变频电机使用说明书

富凌变频器使用说明书首先，感谢您选择富凌变频器，这是一款高性能、可靠稳定的电力传动设备。

本使用说明书将为您提供详尽的使用指南，以确保您能够正确操作富凌变频器，充分发挥其功能和性能。

一、产品概述1.富凌变频器是一种用于交流电机速度控制的装置，通过调节电源电压和频率来实现电机转速的变化。

2.本产品具有广泛的应用范围，适用于工业生产中对电机速度的精确控制，提高生产效率和能源利用率。

二、安全须知1.在使用变频器之前，请先阅读使用说明书并了解产品的特点和功能。

2.使用变频器时，请确保输入电源符合标准电压和频率要求。

3.接线前，请确保电源已切断，并遵循正确的电源线接线步骤。

4.请勿私自拆卸或修理变频器，以免造成安全隐患或设备损坏。

三、功能操作1.变频器启动与停止- 启动：按下“启动”按钮，变频器将根据设定的频率逐渐提供给电机，使其加速到设定速度。

- 停止：按下“停止”按钮，变频器将逐渐减小输出频率，使电机停止运行。

2.频率与转速调节- 频率调节：通过旋转频率调节器，可以逐步调整变频器输出的频率值，从而控制电机的转速。

- 转速调节：通过转速调节器，可以从0到100%范围内实现精确转速调节。

3.故障显示与恢复- 当变频器发生故障时，屏幕将显示相应的错误代码。

请查阅故障代码对照表，了解故障原因并采取相应措施。

- 在故障解决后，按下“恢复”按钮，变频器将自动恢复正常工作状态。

四、维护保养1.请定期检查变频器及电机连接端子是否松动或腐蚀，必要时请进行紧固或更换。

2.定期清洁变频器外壳，并使用干净的布或软刷清除灰尘。

3.请确保变频器周围通风良好，不要堆放杂物，以防影响散热效果。

五、常见问题与解决方法1.变频器无法正常工作：请检查电源线是否连接正确，供电电压是否符合要求。

2.电机启动时出现异常声音或振动：请检查电机连接是否牢固，是否有异物阻塞。

3.变频器显示故障代码：请查阅故障代码对照表，采取相应措施进行排除故障。

六、售后服务我们提供全面的售后服务支持，如在使用富凌变频器过程中遇到任何问题，请及时联系我们的客服团队。

第一章安全注意事项与检查（一）1.1 安全注意事项●绝不可将交流电源接至变频器输出端U、V、W等端子。

●在接通电源后，不可实施配线，检查等作业。

●关闭电源，在键盘显示熄灭后5分钟之内，请勿触摸机内电路板及任何零部件，且必须用仪表确认机内电容已放电完毕，方可实施机内作业，否则有触电的危险。

●人体静电会严重损坏内部MOS场效应电晶体等，未采取防静电措施时，请勿用手触摸印刷电路板及IGBT等内部器件，否则可能引起故障。

●使用时，变频器的接地端子（E或〨）请依据国家电气安全规定和其它有关正确、可靠的接地。

●本装置在通电后,请勿接触内部线路板及其元器件,以免触电危险。

●请勿以拉闸方式（断电）停机，等电机运行停止后才可断开电源。

●符合CE必须增加选购输入滤波器附件。

特别注意：只有训练有素的人员允许操作本装置，使用前请详细阅读本说明书中有关安全、安装、操作和维修部分。

本设备的安全运行取决于正确的选型、安装、操作和维护！1.2 开箱之后检查烁普SP500系列变频器在出厂之前均已经过测试和品质检验。

在购买后，开箱之前请检查产品的包装是否因运输不慎而造成损伤，产品的规格、型号是否与订购之机种相符。

如有问题，请联络本公司或经销厂商。

●检查内部：含本机、使用说明书一本、保修卡一张。

●检查变频器侧面的铭牌，以确定您手上的产品就是所订购之产品安装及配线2.1 使用环境（1）环境温度-10℃—40℃；（2）避免震动；（3）避免高温多湿且无雨水滴淋，湿度小于90%RH（不结露）；（4）防止油、盐及腐蚀性气体侵入；（5）防止水滴、蒸气、粉尘、灰尘、棉絮、金属细粉的侵入；（6）防止电磁干扰、远离干扰源；（7）禁止使用在易燃性、可燃性、爆炸性气体、液体或固体的危险环境。

2.2 安装方向与空间变频调速器要安装于室内通风良好的场所，并采用壁挂式或立柜式。

并与周围相邻物品或挡板（墙）必须保持足够的空间。

如下图所示：2.3 配线2.52.6 接线注意事项※ 不可将交流输入电源接到变频器输出端子U ，V W 。

华拓FR-180-4T-1.5B变频器使用说明书
1、控制方式：即速度控制、转距控制、PID控制或其他方式。

采取控制方式后，一般要根据控制精度进行静态或动态辨识。

2、最低运行频率：即电机运行的最小转速。

3、最高运行频率：一般的变频器最大频率到60Hz，有的甚至
到400Hz，高频率将使电机高速运转。

4、载波频率：载波频率设置的越高其高次谐波分量越大，这
和电缆的长度，电机发热，电缆发热变频器发热等因素是密切相关的。

5、电机参数：变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。

6、跳频：在某个频率点上，有可能会发生共振现象，特别在
整个装置比较高时；在控制压缩机时，要避免压缩机的喘振点。

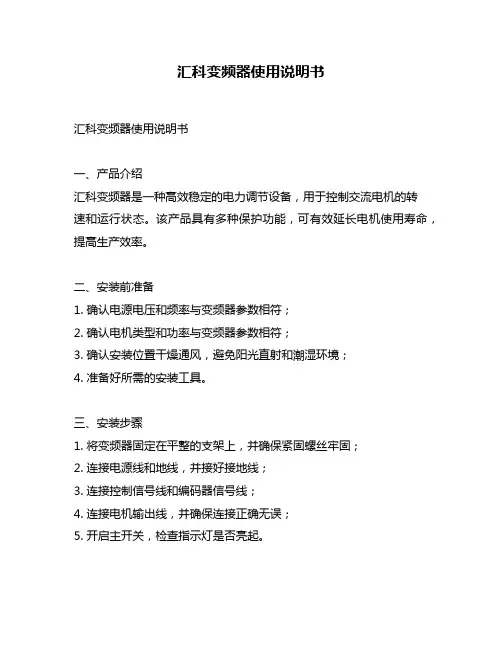

汇科变频器使用说明书汇科变频器使用说明书一、产品介绍汇科变频器是一种高效稳定的电力调节设备，用于控制交流电机的转速和运行状态。

该产品具有多种保护功能，可有效延长电机使用寿命，提高生产效率。

二、安装前准备1. 确认电源电压和频率与变频器参数相符；2. 确认电机类型和功率与变频器参数相符；3. 确认安装位置干燥通风，避免阳光直射和潮湿环境；4. 准备好所需的安装工具。

三、安装步骤1. 将变频器固定在平整的支架上，并确保紧固螺丝牢固；2. 连接电源线和地线，并接好接地线；3. 连接控制信号线和编码器信号线；4. 连接电机输出线，并确保连接正确无误；5. 开启主开关，检查指示灯是否亮起。

四、调试操作1. 按照说明书设置相关参数，包括最大频率、最小频率、加速时间等；2. 通过手动模式或自动模式进行测试，检查变频器是否正常工作；3. 调整参数并重新测试，直至达到最佳效果；4. 注意观察指示灯状态，及时处理异常情况。

五、注意事项1. 在使用变频器前，务必仔细阅读说明书并了解相关知识；2. 变频器应由专业人员安装和调试，确保安全可靠；3. 变频器使用过程中应注意保持干燥通风，避免阳光直射和潮湿环境；4. 使用过程中如发现异常情况，应立即停机检查，并由专业人员进行维修处理；5. 长期停机前应关闭主开关，并定期进行保养维护。

六、故障排除1. 电源线或输出线接触不良：检查接线是否正确牢固；2. 过载或短路保护：检查电机负载是否过大或出现短路情况；3. 温度过高保护：检查变频器散热是否正常；4. 控制信号异常：检查控制信号线是否连接正确、编码器信号是否正常。

七、维护保养1. 定期清洁变频器表面和内部散热器等部件，确保通风畅通；2. 定期检查紧固螺丝是否松动，及时进行拧紧；3. 定期检查电源线和输出线是否接触良好，及时进行维修处理；4. 定期检查控制信号线和编码器信号线是否连接正确，及时进行维修处理。

八、产品参数1. 输入电压：AC220V/380V；2. 输出电压：0-AC220V/380V；3. 频率范围：0-400Hz；4. 控制方式：开环矢量控制、闭环矢量控制等；5. 保护功能：过载保护、短路保护、过温保护等。

变频调速专用异步电动机使用维护说明书大连钰霖电机有限公司一、概述YVP、YVP2系列电机是变频调速电动机，采用独立的全封闭外表轴向轴流风机对电机强迫冷却，外壳防护等级为IP44(YVF)、IP54(YVF2)（也可根据用户要求），冷却方式为IC416，也可按需要制成其它冷却方式。

本系列电机机座中心高、功率、安装尺寸和Y、Y2系列完全一致（外形尺寸与Y、Y2系列不同），安装方式有IMB3、IMB35、IMB5、IMV1等。

可以与国内外同类变频电源装置配套，通用性强，互换性强，运行可靠，维护方便。

电机的使用条件：环境空气温度：随季节而变化，但最高不超过40℃，最低不超过-15℃；海拔高度：不超过1000m；调频范围：3Hz或5Hz~50Hz保证恒转矩运行，50Hz~100Hz保证恒功率运行；电压：380V(1±5%)；接法：功率在55kW及以下为Y接，功率在55kW以上为Δ接；工作方式：S1（连续）定子绕组温升限值（电阻法）：不超过80K。

二、安装前的准备1、电机开箱前应检查包装是否完整无损，有无受潮的迹象。

2、电机开箱后应小心清除电机上的尘土。

3、检查电机的铭牌数据是否符合要求。

4、仔细检查电机在运输过程中，有无变形或损坏，紧固件是否松动或脱落，试用手转动电机是否灵活。

5、用500V兆欧表测量电阻，其值不应低于0.5MΩ，否则应对定子绕组进行干燥处理。

干燥处理时的温度不允许超过120℃。

三、电机的安装1、电机允许用联轴器、正齿轮及三角皮带轮传动。

如选用小皮带轮，可扩大三角带的传动范围。

双轴伸电机的风扇端，只允许用联轴器传动。

2、采用三角皮带传动时，电机轴中心线与负载中心线平行且要求皮带中心线与轴中心线垂直；采用联轴器传动时电机轴中心线与负载中心线应重合。

3、对立式安装的电机，轴伸除三角皮带轮（或相当于三角皮带轮负载）外不允许再带有其他任何轴向负载装置。

4、电机的安装应保证其良好的通风冷却条件。

EV500系列变频器使用手册序言序 言感谢您选用本公司的变频调速器，EV500系列变频器是本公司自主开发、生产的高性能通用变频器，该产品采用进口高品质的元器件、优质材料，并融合先进的电机控制理论制造而成。

本手册提供给用户安装配线、参数设定、异常诊断、排除及日常维护等相关注意事项。

为确保能正确安装及操作此系列变频器，请在装机之前，详细阅读本使用手册，并请妥善保存及将本手册交于该机器的使用者。

我们一直致力于产品的不断完善，故本系列变频器的相应资料（使用手册、宣传资料等）如有变动，恕不另行通知。

开箱时，请认真确认以下内容：1.产品是否有破损，零部件是否有损坏、脱落现象，主体是否有碰伤现象；2.本机铭牌所标注的额定值是否与您的订货要求一致；3.本公司在产品的制造及包装出厂方面，质量保证体系严格，但若发现有某种检验遗漏，请速与本公司或供应商联系，我们将在第一时间为您解决。

目 录1.安全信息．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.1安全定义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.2安装注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.3使用注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21.4报废注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．52.产品介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.1 通用技术规格．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.2 变频器的铭牌．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．73. 安装与配线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．123.1 安装环境要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．123.2 安装方式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．123.3 变频器部件拆卸与安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．133.4 变频器的配线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．134.变频器运行和操作说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．234.1 解释说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．234.2 操作面板说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．244.3 操作流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．264.4 变频器的运行．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．275.功能详细说明 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．285.1基本运行参数(P0参数)．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．285.2启动停止参数（P1参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．315.3V/F参数及电机参数(P2参数)．．．．．．．．．．．．．．．．．．．．．．．．．．．335.4外部输入、输出端子定义(P3参数) ．．．．．．．．．．．．．．．．．．．．．．．355.5辅助运行参数（P4参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．445.6多段速和PLC参数（P5参数）．．．．．．．．．．．．．．．．．．．．．．．．．．525.7PID参数（P6参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．555.8摆频参数(P7参数) ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．595.9保护参数（P8参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．605.10485通讯参数（P9参数）．．．．．．．．．．．．．．．．．．．．．．．．．．626.故障处理及对策 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．64 7．维护与保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．667.1 日常检查与保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．667.2 定期维护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．667.3 易损部件的检查与更换．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．677.4 存放及保修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．67 附录1：功能参数一览表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．69 附录2：RS485通讯协议．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．80附录3制动电阻/制动单元的选型．．．．．．．．．．．．．．．．．．．．．．．．．．．．．89附录4品质保证与产品保修条例．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．93危险第一章 安全信息为了确保您的人身、设备及财产安全，在使用变频器之前，请务必仔细阅读本章内容，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。

YTB-S2系列交流电机变频调速器使用说明书概 述YTB-S2系列变频器是我公司在YTB-S1的基础上改进而来,它保持了原有的优点,改善了运行性能, 增加了直流制动功能,及其它附属功能. 使调速更可靠，应用更广泛.，采用先进的SMD 工艺,严格的出厂质检，能够满足用户的多种使用要求．开 箱 检 查1 确认在运输过程中是否造成损坏。

2 检查变频器的铭牌以确定在您手中的产品就是所订货品。

3 检查包装箱内含变频器本体一台，使用说明书一份，出厂合格证一张及其它选购品。

型 号 说 明输出功率容量(KW)输入电压（V）T:三相输入 S:单相输入YTB-S2-1.5/220产品系列名称二次改型技 术 参 数额定功率（KW ） 额定电流（A ）S2系列 (单相220V)0．4 30．75 41．5 7.5T2系列(三相380V)0.75 2.5 1.5 3.7 2.2 5 3.7 8.5 5.5 13 输入电源要求 1Φ 220VAC 或 3Φ 380VAC ， 50HZ/60HZ 控 制 特 性频率范围0-120HZ 环境 场所 室内无腐蚀气体，无导电尘埃，通风良好 频率设定 按键,外部电位器,0-10mA 输入温度/湿度 -10℃~+40℃ ,相对湿度90%以下,无结露 点动频率0.1-10.0HZ 标高/振动 海拔1000米以下，振动0.5G 以下 制动功能 再生制动, 能耗制动 过载能力 150%，60秒 加减速时间 0.1-120.0秒 显示 四位数码管，显示运行频率、故障代码等 保护功能 过电压,欠电压,过电流 ,过负载、过热保护,失速保护,熔断器保护 冷却方式 自冷/风冷附加功能 定时器/计数器功能安装与结构1. 安装为了提高散热效果，应垂直安装变频器， 安装底板应为铁质或为其它阻燃耐热材料，并留有足够的 通风空间(周围至少留有12CM 以上的空间). 2.接线图1:安装尺寸图铭牌“Mode”--模式键接线盖板图2:操作面板图“▼”--下降键“▲”--上升键“Run”--运行键“Stop”--停止键四位数码管外接型外接操作盒插座普通型正转灯反转灯打开接线盖板，即可看到主接线柱和控制用接线柱。

JVF 变频调速器简明使用说明书概 述此型变频器为我公司针对轻工业小型加工设备而专门研制的单相小功率变频器，采用国外进口功率模块, 先进的SMD 工艺,严格的出厂质检,能够满足用户的多种使用要求。

型 号 说 明J V F -S -1.5/220产品系列名称输入电压（V ）输出功率容量(K W )S :单相输入技 术 参 数额定功率（KW ） 额定电流（A ） S 系列(单相220V)0.2 1.7 0.4 3A 0.75 5A1.5 7.5A输入电源要求1Φ 220VAC , 50HZ/60HZ 频率范围 0.0-400.0HZ场所 室内无腐蚀气体，无导电尘埃，通风良好 频率设定按键,外部电位器,0~10V,4~20mA 温度/湿度 -10℃~+40℃ ,相对湿度90%以下,无结露 调制方式SVPWM 环境标高/振动 海拔1000米以下，振动0.5G 以下制动功能 再生制动, 能耗制动 过载能力 150%，60秒 冷却方式 自冷/风冷 加减速时间 0.1-655.00秒 显示 四位数码管，显示运行频率、故障代码等 附加功能 16段速、简易PLC 、定时器/计数器功能控 制 特 性保护功能 过电压,欠电压,过电流 ,过负载、过热保护,失速保护。

安 全 事 项 1. 此变频器仅应用于工业三相感应电机。

2 进线端应接有同容量以上的接触器或空气开关，以便紧急时立即切断电源。

3. 电源输入端R , S, T 端与变频器输出端U,V,W 端千万不能接错,否则将损坏变频器。

4. 变频器输出端（U,V,W ）不允许接继电器，补偿电容器，否则将损坏变频器。

5. 变频器外壳应接地， 断电后, 机内高压需一定时间释放, 因此维修检查时, 要待机内LED 指示灯完全熄灭后方可进行。

6. 当使用60Hz 以上输出频率时,请事先对电机及负载的安全性充分确认。

安装与结构(以0.75/1.5KW 机型为例) 图1为结构示意图；图2为面板布置图图1:安装尺寸图图1移位键升键降键停止/复运转键(功能定时/计数正转/主机操作面板注 意 事 项1. 安装为了提高散热效果，应垂直安装变频器。
