电路故障分析教学设计

初中电路故障分析教案一、教学目标：1. 让学生了解电路故障的基本概念，知道电路故障的种类和原因。

2. 培养学生运用科学的方法和思维分析电路故障的能力。

3. 引导学生运用电路知识解决实际问题，提高学生的实践能力。

二、教学内容：1. 电路故障的定义和分类2. 电路故障的原因3. 电路故障的检测方法4. 常见电路故障的分析和解决方法5. 电路故障实例分析三、教学重点与难点：重点：电路故障的定义、分类、原因和检测方法。

难点：电路故障的分析和解决方法。

四、教学方法：1. 采用问题驱动的教学方法，引导学生主动探究电路故障的相关知识。

2. 利用实验、案例分析等教学手段，培养学生的实践能力和思维能力。

3. 采用小组讨论、合作学习的方式，提高学生的团队协作能力。

五、教学过程：1. 引入新课：通过讲解电路故障在生活中的实例，引发学生对电路故障的兴趣。

2. 讲解电路故障的定义、分类和原因：引导学生了解电路故障的基本概念。

3. 演示电路故障的检测方法：让学生观看实验演示，学习电路故障的检测方法。

4. 分析常见电路故障的解决方法：讲解并分析常见电路故障的解决方法。

5. 案例分析：让学生分组讨论实例中的电路故障，并提出解决方法。

六、教学评价：1. 采用课堂问答、作业批改、实验报告等多种方式对学生的学习情况进行评价。

2. 关注学生在课堂上的参与程度、思维能力、实践能力与合作意识等方面的表现。

3. 鼓励学生积极参与课堂讨论，培养学生的创新精神和批判性思维。

七、教学拓展：1. 引导学生关注电路故障在生活中的应用，提高学生的实践能力。

2. 组织学生进行电路设计比赛，激发学生的创新意识。

3. 推荐学生阅读相关书籍、文章，拓宽学生的知识视野。

八、教学资源：1. 教材：《物理》2. 实验器材：电路实验器材、多媒体设备3. 教学课件：电路故障分析课件4. 案例素材：生活实例图片、视频等5. 参考资料：相关书籍、文章、网络资源九、教学建议：1. 注重启发式教学，引导学生主动探究电路故障的相关知识。

初中电路故障分析教案教学目标：1. 理解电路故障的基本概念，掌握电路故障的分类和判断方法。

2. 能够分析并解决实际电路中的故障问题。

3. 培养学生的实验操作能力和问题解决能力。

教学重点：1. 电路故障的分类和判断方法。

2. 实际电路故障问题的解决。

教学难点：1. 电路故障的判断方法。

2. 实际电路故障问题的解决。

教学准备：1. 实验室用电路器材：电源、开关、灯泡、电流表、电压表、导线等。

2. 电路图示教板。

教学过程：一、导入（5分钟）1. 引导学生回顾电路的基本概念，如电路、电源、用电器、开关等。

2. 提问：什么是电路故障？电路故障有哪些类型？二、新课讲解（15分钟）1. 讲解电路故障的分类：断路、短路、接触不良等。

2. 讲解电路故障的判断方法：a. 观察法：观察电路中的用电器、灯泡是否工作正常，是否有异常现象。

b. 电压表法：将电压表并接到可能发生故障的地方，观察电压表的示数和灯泡的工作情况。

c. 电流表法：将电流表并接到可能发生故障的地方，观察电流表的示数和灯泡的工作情况。

3. 讲解实际电路故障问题的解决方法：a. 断路故障：用导线将断路处连接，如果灯泡亮起来，说明是断路故障。

b. 短路故障：检查电路中是否有导线直接连接电源和用电器，如果有，将其断开，如果灯泡亮起来，说明是短路故障。

c. 接触不良故障：检查电路中的接线是否牢固，如果松动，重新连接，如果灯泡亮起来，说明是接触不良故障。

三、实验操作（15分钟）1. 学生分组进行实验，用给定的电路器材搭建电路。

2. 学生在实验中故意设置一些电路故障，如断路、短路、接触不良等。

3. 学生利用所学的判断方法，找到并解决电路故障。

四、课堂小结（5分钟）1. 教师引导学生总结本节课所学的知识，电路故障的分类和判断方法。

2. 提问：如何解决实际电路中的故障问题？五、作业布置（5分钟）1. 请学生绘制一个简单的电路图，并在图中设置一些电路故障。

2. 请学生根据所学的判断方法，找到并解决电路故障。

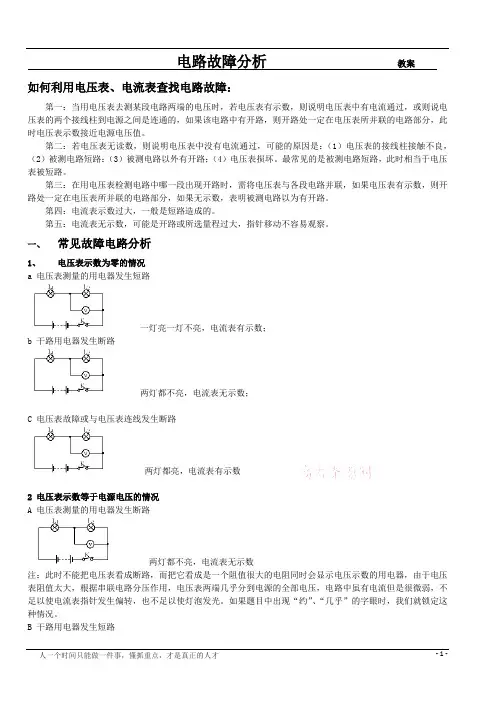

电路故障分析教案如何利用电压表、电流表查找电路故障：第一：当用电压表去测某段电路两端的电压时，若电压表有示数，则说明电压表中有电流通过，或则说电压表的两个接线柱到电源之间是连通的，如果该电路中有开路，则开路处一定在电压表所并联的电路部分，此时电压表示数接近电源电压值。

第二：若电压表无读数，则说明电压表中没有电流通过，可能的原因是：（1）电压表的接线柱接触不良，（2）被测电路短路：（3）被测电路以外有开路；（4）电压表损坏。

最常见的是被测电路短路，此时相当于电压表被短路。

第三：在用电压表检测电路中哪一段出现开路时，需将电压表与各段电路并联，如果电压表有示数，则开路处一定在电压表所并联的电路部分，如果无示数，表明被测电路以为有开路。

第四：电流表示数过大，一般是短路造成的。

第五：电流表无示数，可能是开路或所选量程过大，指针移动不容易观察。

一、常见故障电路分析1、电压表示数为零的情况a 电压表测量的用电器发生短路一灯亮一灯不亮，电流表有示数；b 干路用电器发生断路两灯都不亮，电流表无示数；C 电压表故障或与电压表连线发生断路两灯都亮，电流表有示数2 电压表示数等于电源电压的情况A 电压表测量的用电器发生断路两灯都不亮，电流表无示数注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。

如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。

B 干路用电器发生短路一灯亮一灯不亮，电流表有示数3 用电压表判断电路故障电压表有示数说明：和电压表接线柱连接的两根线路完好无损电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc 之间出现故障，故电阻出现断路。

初中电路故障分析实践教案。

1.课程概述本课程是一门面向初中生的电子学科，目的在于介绍基础电路知识，使学生能够理解电路的构造、基本元器件、电流、电压、功率等重要概念。

此外，本课程还将介绍如何鉴别电路故障，并且引导学生进行实际操作修复电路。

通过这些实践，学生不仅可以加深对电路知识的理解，还可以提高自己的动手实践能力。

2.教学目标通过本课程的学习，学生应该具备以下能力：1）了解电路中各种元器件的功能及原理；2）学会使用万用表等测量电路中的电流、电压等参数；3）了解常见的电路故障类型；4）能够分析电路故障的原因；5）学会找出故障点及解决问题的方法；6）有机会参与课程中的实践操作，增强自己的动手实践能力。

3.教案内容3.1.授课计划本门课程共计14个课时，其中包括7个理论课时和7个实践课时。

具体课程计划如下：课时授课内容实践内容第1~2课电路基础知识电路实验箱使用方法第3~4课电流、电压、电阻及欧姆定律安装电路实验箱第5~6课串联电路、并联电路及其特点不同的电路布局与分类第7~8课电源与信号源使用万用表测量电路参数第9~10课二极管、NPN三极管及其应用识别常见的电路故障第11~12课动态部件、逻辑门分析电路故障原因第13~14课常见电路设计寻找电路故障点及解决问题的方法3.2.实践计划本课程的实践部分主要包括以下内容：1）使用万用表对电路中的电流、电压进行测量；2）分析并解决不同类型的电路故障；3）设计和实现简单的电路。

4.教学方法为了让学生更好地掌握本课程的知识和技能，教师将采用多种教学方法，如讲授、实验演示和实验操作等。

此外，教师还将充分利用现代的教学设备和多媒体技术，使用视频、图片等辅助教学材料，形成生动、易懂的教学环境，帮助学生更好地理解和掌握本门课程的知识和技能。

5.教学考核为了保证教学质量，本课程将进行多方面的考核。

其中，理论考核主要以课堂笔试的形式进行，以检验学生对课程知识的掌握程度。

实践考核主要以实验操作和实验报告的形式进行，以检验学生对于电路故障分析与解决能力的掌握程度和实际操作能力。
