线路拨道作业

线路起、拨、改道施工作业指导书样本
1 适用范围
1.1 线路施工是由许多单项作业组成的，起、拨、改道是线路施工的重要组成部分，基础工作，他们是单项的，又是紧密联系的，只有做好各项工作，才能保证线路处于均衡、稳定和良好状态，满足行车的需要。

1.2 本作业指导书适用于线路起、拨、改道的施工作业。

2 作业准备
2.1 起道作业准备
2.1.1 熟悉技术资料：圆曲线上外轨超高，是根据曲线半径及行车速度的规定来计算确定，曲线两端超高的递减顺坡也有规定，当确定各处超高后，才能起道（做超高）。

2.1.2 设置水平控制桩：确定起道量，起道次数，每次起道量不得超过15cm，末次起道应以水平桩核对轨顶标高。

2.1.3设置测点，以直缓点（或缓直、直圆、圆直点）为起点，沿上股钢轨用钢尺丈量，R＞250m时用20m设一个测点。

R≤250m 时，每10m设置一个测点，起点前直线上的邻点定为测点0号，起点定为测点1号，以后顺序为2、3、4。

2.1.4曲线头尾不清时，先定曲线。

再设定测点
2.1.5 量取各测点现场正矢，每个曲线测量三次。

取相同的值或中间值。

拨道作业指导书1 范围本作业指导书规定了线路拨道作业程序、项目、内容及技术安全要求。

本作业指导书适用于线路允许速度为200km/h及以下普速及提速线路拨道作业。

2 引用规范性文件2.1 《铁路线路修理规则》(铁运〔2006〕146号)；2.2 《广州铁路（集团）公司企业标准（工务系统作业标准汇编）》(Q/GZT05Z-2010)。

3 作业目的3.1 解决线路直线地段、曲线地段、道岔地段方向不良。

4 作业程序（流程图）5 作业内容与要求5.1 作业前准备5.1.1工具材料准备5.1.1.1 直线地段：液压拨道器、捣镐、四齿耙、弦线、轨距尺、钢直尺、钢卷尺、石笔和轨温计等；5.1.1.2 曲线地段：液压拨道器、捣镐、四齿耙、弦线、轨距尺、钢直尺、钢卷尺、三角叉、石笔和轨温计等；5.1.1.3 道岔地段：液压拨道器、撬棍、捣镐、四齿耙、道钉锤、弦线、轨距尺、钢直尺、钢卷尺、石笔和轨温计等。

5.1.2 如在道岔转辙部分或电气化区段拨道量超过30㎜时，提前三天向电务工区、供电工区送达作业配合通知单，提前一天与配合单位确认。

作业时有电务、供电人员配合确认；5.1.3 高温防胀期间作业前、中、后测量轨温，在允许作业轨温范围内按照《线路修理规则》第4.6.6条规定进行拨道作业。

无缝线路作业，必须遵守下列作业轨温条件：5.1.4 调查划撬5.1.4.1 直线地段、道岔地段检测轨温，目视线路状况，确认拨道量和拨道点。

5.1.4.2 曲线地段用绳正法测量、计算与拨正轨向（大机捣可用全站仪精确测量校正曲线），选好基准点，在轨枕上标注拨道量。

5.2 防护作业5.2.1 安排专职驻站联络员提前40分钟在《行车设备施工登记簿》上登记天窗。

5.2.2 防护办法：按规定插设作业标，设置专职工地防护员，用对讲机、信号旗等防护用品进行防护，人员、机工具下道避车按《铁路工务安全规则》第3.2.3条规定执行。

5.3 安装拨道器：严禁放置在绝缘接头下，拨正方向一侧设2台，相距2-3孔，另一侧设1台，3台拨道器成V型，油缸与轨面夹角不大于45度。

道岔起道捣固作业标准1、作业条件⑴带班人不低于班长。

⑵无缝道岔作业允许轨温条件：锁定轨温±10℃间。

⑶工电结合部作业时，必须书面通知电务人员配合。

2、作业程序⑴作业准备①工具：起道机、冲击镐、杷子、弦线、钢板尺、石笔、轨温计。

②校对量具：带班人校核道尺。

起道机手检查起道机状态。

⑵调查划撬先测量轨温，做到作业不超温；确认标准股：直股以内直为标准股，曲股以曲下股为标准股。

用弦线、道尺检查高低、水平、三角坑及空吊板位置，准确划好每撬的撬头、撬尾、坑底的位置，确定起道量。

⑶扒开道床四股轨下都需扒开道床，每股轨下扒碴长度不少于400-450mm，扒出道碴量1/2。

⑷标准股起道捣固起对坑时，尖轨部分：起道机放在基本轨外侧；连接部分：起道机放在导曲线上股钢轨内侧或外侧；辙叉部分：辙叉前部起道机放在直下股钢轨外侧，辙叉后部起道机放在曲上股钢轨内侧；辙叉部分护轨：应根据直股和曲股的水平情况确定起道与否及起道机放置位置；起道机手要按带班人的手势，将起道机放置在指定位置，密切注视看道者的手势。

在200～250km/h区段应目视长平，起道高度不得超过长平，预留量不超过2mm。

起平后要捣满扒碴长度。

⑸水平起道捣固起对撬时，应在标准股起好后，立即用道尺对好下股水平。

连接部分、撤叉对水平时要同时看直、曲两股水平。

⑹质量回检：捣固后回检高低、水平、三角坑，超作业标准立即返工。

⑺整理道床：回填镐窝，整理道床。

3、作业质量⑴高低、水平、三角坑误差不大于3mm。

⑵导曲线下股高于上股的限值为0mm。

道岔起道捣固流程作业条件：利用“维修天窗”进行作业。

无缝道岔允许轨温条件：锁定轨温±10℃。

工电结合部作业，电务工区配合道岔拨道作业标准1、作业条件⑴带班人不低于班长。

⑵无缝道岔轨温在＋20℃拨道量不超过10mm，轨温在＋15℃～－20℃拨道量不超过20mm。

轨温在±10℃拨道与普通线路相同。

⑶工电结合部拨道，先通知电务、车站配合。

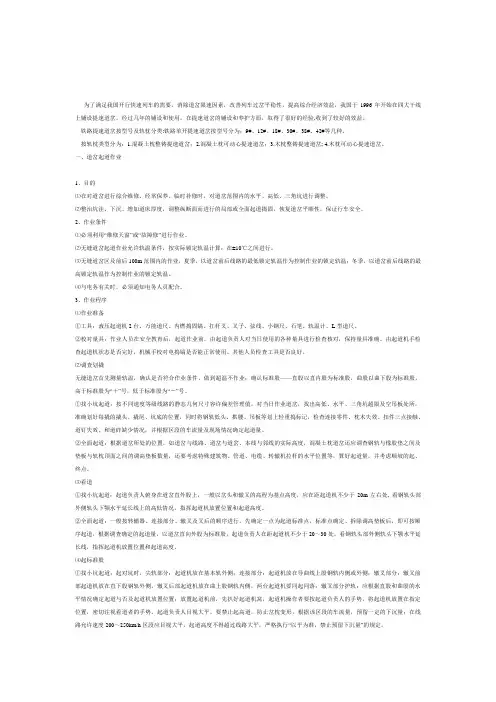

为了满足我国开行快速列车的需要，消除道岔限速因素，改善列车过岔平稳性，提高综合经济效益，我国于1996年开始在四大干线上铺设提速道岔。

经过几年的铺设和使用，在提速道岔的铺设和养护方面，取得了很好的经验,收到了较好的效益。

铁路提速道岔按型号及轨枕分类:铁路单开提速道岔按型号分为：9#、12#、18#、30#、38#、42#等几种。

按轨枕类型分为：1.混凝土枕整铸提速道岔；2.混凝土枕可动心提速道岔；3.木枕整铸提速道岔; 4.木枕可动心提速道岔。

一、道岔起道作业1、目的⑴在对道岔进行综合维修、经常保养、临时补修时，对道岔范围内的水平、高低、三角坑进行调整。

⑵整治坑洼、下沉、增加道床厚度，调整纵断面而进行的局部或全面起道捣固，恢复道岔平顺性，保证行车安全。

2、作业条件⑴必须利用“维修天窗”或“故障修”进行作业。

⑵无缝道岔起道作业允许轨温条件，按实际锁定轨温计算：在±10℃之间进行。

⑶无缝道岔区及前后100m范围内的作业，夏季，以道岔前后线路的最低锁定轨温作为控制作业的锁定轨温；冬季，以道岔前后线路的最高锁定轨温作为控制作业的锁定轨温。

⑷与电务有关时，必须通知电务人员配合。

3、作业程序⑴作业准备①工具：液压起道机2台、万能道尺、内燃捣固镐、扛杆叉、叉子、弦线、小钢尺、石笔、轨温计、L型道尺。

②校对量具：作业人员在安全教育后，起道作业前，由起道负责人对当日使用的各种量具进行检查核对，保持量具准确。

由起道机手检查起道机状态是否完好，机械手校对电捣镐是否能正常使用。

其他人员检查工具是否良好。

⑵调查划撬无缝道岔首先测量轨温，确认是否符合作业条件，做到超温不作业；确认标准股——直股以直内股为标准股，曲股以曲下股为标准股。

高于标准股为“＋”号，低于标准股为“－”号。

①找小坑起道：按不同速度等级线路的静态几何尺寸容许偏差管理值，对当日作业道岔，找出高低、水平、三角坑超限及空吊板处所，准确划好每撬的撬头、撬尾、坑底的位置，同时将钢轨低头、拱腰、吊板等划上轻重捣标记，检查连接零件、枕木失效、扣件三点接触、道钉失效、和道砟缺少情况，并根据区段的车流量及现场情况确定起道量。

曲线拨道作业指导书1.适用范围1.1在线路养护维修中，有计划地调整线路平面时曲线部分的拨动。

1.2 根据季节特点和线路变化情况，进行全面拨正曲线方向。

1.3 曲线方向超限处所，进行临时补修时重点拨道。

2.作业条件2.1天窗Ⅱ级维修作业项目，作业负责人由工（班）长担当。

2.2无缝线路拨道作业，直线及R≥2000m地段,+20℃时拨道量不超过10mm，+15～－20℃时拨道量不超过20mm，±10℃时拨道与普通线路相同。

2.3无缝线路拨道作业，800m≤R＜2000m地段, +15～－20℃时拨道量不超过10mm，+10～－15℃时拨道量不超过20mm，±5℃时扒道床、拨道与普通线路相同。

2.4无缝线路拨道作业，400m≤R＜800m地段, +10～－15℃时拨道量不超过10mm，+5～－10℃时拨道量不超过20mm。

3.作业程序3.1安全预想3.1.1调度命令未下达禁止入网。

3.1.2未按规定设置防护禁止上线作业。

3.1.3起拨道机禁止放在绝缘接头及铝热焊处，防止联电。

3.1.4作业后，任何情况下不得侵入铁路建筑限界。

3.1.5与电务有关时，必须通知电务人员配合。

3.2作业流程3.2.1设置防护：确认调度命令下达，按规定设好防护方可上线作业。

3.2.2测量轨温：符合作业轨温条件方可开始作业。

3.2.3 调查准备：将两端直线方向先行拨正，压除曲线头尾的反弯或“鹅头”。

目视曲线方向明显不良时，应进行粗拨道，由曲线头尾往圆曲线挑压，达到目视基本圆顺。

3.2.4 确定曲线要素位置：直缓、缓圆、曲中、圆缓、缓直。

3.2.5 量取现场正矢，计算拨道。

3.3天窗点作业完毕，人员、工机具撤出栅栏以外撤除防护，锁闭栅栏。

4．技术要求4.1作业后，用20m弦在钢轨顶面下16mm处测量，曲线正矢误差：半径R≤800m，缓和曲线的正矢与计算正矢误差不得大于3mm；圆曲线正矢连续差不得大于5mm，圆曲线正矢最大最小值差不得大于8mm，半径R＞800m, 缓和曲线的正矢与计算正矢误差不得大于2mm；圆曲线正矢连续差不得大于4mm，圆曲线正矢最大最小值差不得大于6mm。

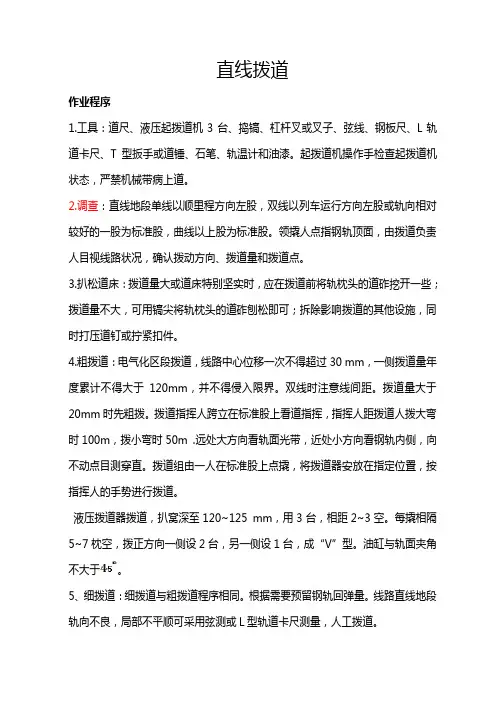

直线拨道作业程序1.工具：道尺、液压起拨道机3台、捣镐、杠杆叉或叉子、弦线、钢板尺、L轨道卡尺、T型扳手或道锤、石笔、轨温计和油漆。

起拨道机操作手检查起拨道机状态，严禁机械带病上道。

2.调查：直线地段单线以顺里程方向左股，双线以列车运行方向左股或轨向相对较好的一股为标准股，曲线以上股为标准股。

领撬人点指钢轨顶面，由拨道负责人目视线路状况，确认拨动方向、拨道量和拨道点。

3.扒松道床：拨道量大或道床特别坚实时，应在拨道前将轨枕头的道砟挖开一些；拨道量不大，可用镐尖将轨枕头的道砟刨松即可；拆除影响拨道的其他设施，同时打压道钉或拧紧扣件。

4.粗拨道：电气化区段拨道，线路中心位移一次不得超过30 mm，一侧拨道量年度累计不得大于120mm，并不得侵入限界。

双线时注意线间距。

拨道量大于20mm 时先粗拨。

拨道指挥人跨立在标准股上看道指挥，指挥人距拨道人拨大弯时100m，拨小弯时50m .远处大方向看轨面光带，近处小方向看钢轨内侧，向不动点目测穿直。

拨道组由一人在标准股上点撬，将拨道器安放在指定位置，按指挥人的手势进行拨道。

液压拨道器拨道，扒窝深至120~125 mm，用3台，相距2~3空。

每撬相隔5~7枕空，拨正方向一侧设2台，另一侧设1台，成“V”型。

油缸与轨面夹角不大于。

5、细拨道：细拨道与粗拨道程序相同。

根据需要预留钢轨回弹量。

线路直线地段轨向不良，局部不平顺可采用弦测或Ｌ型轨道卡尺测量，人工拨道。

6、整平夯实：拨道后根据需要进行重点捣固，将扒出的道砟和镐窝整平，将拨后离缝的一侧枕头石砟埋实夯好，以保证质量。

由于拨道引起的其他作业，应恢复到作业标准。

7、拨道作业完毕后进行回检，不符合标准的及时进行整修，对有关作业按技术标准要求进行验收。

8、撤除防护作业质量：直线拨正后线路方向目视直顺，无甩弯。

轨向顺直，用10m弦测量最大矢度，高低、水平在允许偏差内。

空吊率合格。

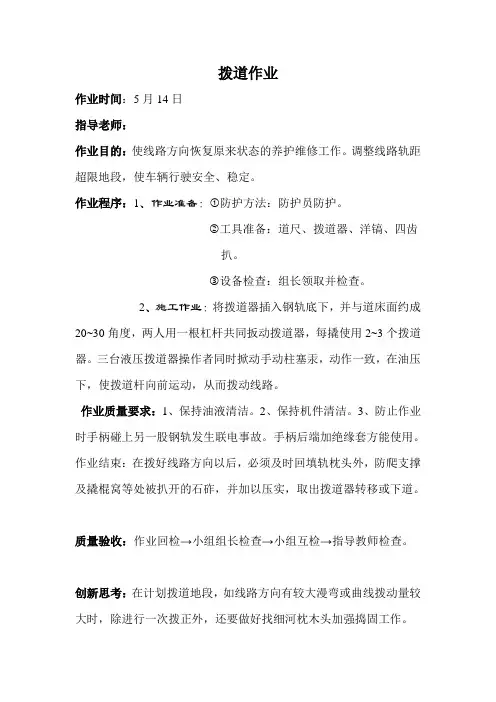

拨道作业
作业时间：5月14日
指导老师：
作业目的：使线路方向恢复原来状态的养护维修工作。

调整线路轨距超限地段，使车辆行驶安全、稳定。

作业程序：1、作业准备：①防护方法：防护员防护。

②工具准备：道尺、拨道器、洋镐、四齿
扒。

③设备检查：组长领取并检查。

2、施工作业：将拨道器插入钢轨底下，并与道床面约成20~30角度，两人用一根杠杆共同扳动拨道器，每撬使用2~3个拨道器。

三台液压拨道器操作者同时掀动手动柱塞汞，动作一致，在油压下，使拨道杆向前运动，从而拨动线路。

作业质量要求：1、保持油液清洁。

2、保持机件清洁。

3、防止作业时手柄碰上另一股钢轨发生联电事故。

手柄后端加绝缘套方能使用。

作业结束：在拨好线路方向以后，必须及时回填轨枕头外，防爬支撑及撬棍窝等处被扒开的石砟，并加以压实，取出拨道器转移或下道。

质量验收：作业回检→小组组长检查→小组互检→指导教师检查。

创新思考：在计划拨道地段，如线路方向有较大漫弯或曲线拨动量较大时，除进行一次拨正外，还要做好找细河枕木头加强捣固工作。

铁路线路工工作标准线路工作业标准铁路运输分公司线路工作业标准01 起道作业标准 02拨道作业标准 03混凝土枕改道作业标准 04道岔改道作业标准 05调整轨缝作业标准06手工捣固作业标准 07清筛道床作业标准 08更换夹板作业标准09扒道床作业标准10捆扎枕木作业标准11翻修道口作业标准12整正轨缝作业标准13钢轨钻眼作业标准14巡道工作业标准01 起道作业标准1、校对量具：轨距尺2、检查划撬：画轻重捣、低接头、拱腰、空吊板等符号。

3、打浮离道钉：紧螺栓4确定标准股：直线为列车运行方向的左侧或水平高的一股，曲线为下股。

5、看道：距起道机20—30米，看轨下额水平线，根据前标准点和后标准点起平中间点。

6、放置起道机：全起全捣接头处放一次，重起全捣或重起重捣陡坑底放一次，慢坑底放2—3次。

7、打塞：打外口枕下轨底，串好打实。

8、起道找平：先起标准股，后起另一股，轨距尺要靠近起道机。

看道人回看纵向水平，视高低情况补撬。

2 拨道作业标准1、调查；拨量大于20mm，先荒拨，然后确定拨量，调整轨缝，消灭瞎缝2、扒渣、松防爬：刨松或挖开枕头道渣，松防爬、支撑。

3、拨道：（1）用液压起道机拨道，扒窝深120—125mm,用三台，相距2—3空，每撬相隔5—7空，拨正方向一侧设两台，另一侧设一台，成三角型，油缸与轨面不大于45度。

（2）拨曲线时从两头向中间拨。

4、指挥拨道：指挥人距拨道人大弯100m，小弯50m，双腿跨在方向好的一股。

指挥手势为：（1）向前手心向外推；（2）向回手心向内招；（3）向左、向右相应伸平左、右手；（4）拨接头两手握拳，隔一个接头两拳相碰两次；（5）拨大腰，两手过头做大圆状；（6）拨大腰两手在胸前作小圆状（7）交叉拨，两臂体前交叉（8）暂停，两臂平伸（9）拨道完毕单臂在头上部画圆圈。

5检查整理：留回弹量，用弦绳量不和标准重拨。

打紧防爬，安好支撑，回填夯实道砟。

03混凝土枕改道作业标准1、调查划撬，确定标准股：调查时，若钢轨一侧扣板上台，另一侧扣板离缝，应先松开扣板串动轨枕。

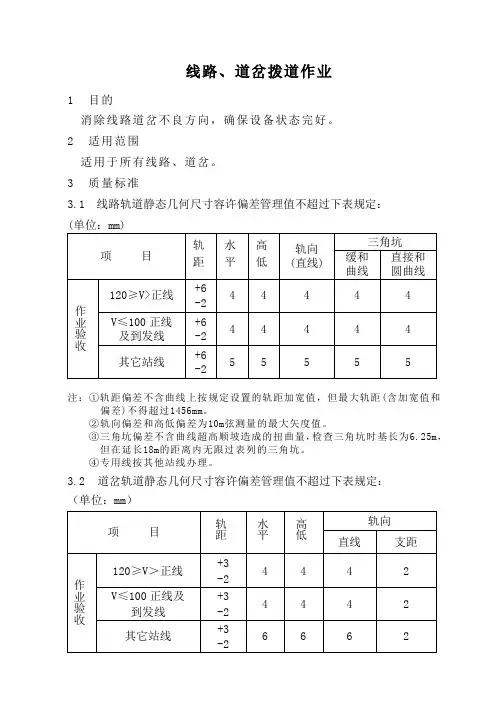

线路、道岔拨道作业1 目的消除线路道岔不良方向，确保设备状态完好。

2 适用范围适用于所有线路、道岔。

3 质量标准3.1 线路轨道静态几何尺寸容许偏差管理值不超过下表规定：(单位：mm)注：①轨距偏差不含曲线上按规定设置的轨距加宽值，但最大轨距(含加宽值和偏差)不得超过1456mm。

②轨向偏差和高低偏差为10m弦测量的最大矢度值。

③三角坑偏差不含曲线超高顺坡造成的扭曲量，检查三角坑时基长为6.25m，但在延长18m的距离内无跟过表列的三角坑。

④专用线按其他站线办理。

3.2道岔轨道静态几何尺寸容许偏差管理值不超过下表规定：（单位：mm）注：①支距偏差为现场支距与计算支距之差。

②导曲线下股高于上股的限位：作业验收为0，经常保养为2mm。

临时补修力3mm。

③专用线道岔按其他站线道岔办理。

3.3 曲线应保持圆顺。

用20米弦在钢轨踏面下16毫米处测量正矢，其偏差不得超过下表规定的限值：注：专用线按其他站线办理。

在复心曲线的大小半径连接处，正矢与计算正矢的容许差，按大半径曲线的缓和曲线规定办理，缓和曲线与直线连接处不得有反弯或鹅头。

现场曲线的头尾位置、缓和曲线长度、圆曲线长度、圆曲线半径，均与设备图表保持一致。

4 作业前准备和确认事项4.1 确认作业地点和工作量，明确作业人员及分工，并做好安全讲话记录。

4.2 准备下列工具、材料，并确认其状态良好：弦线、钢直尺、道镐、四齿耙、液压起拨道器。

4.3 防护信号用品：作业标。

4.4 拨道前作好调查，曲线按固定桩或计划正矢拨道：根据拨道量大小，注意附近建筑物，防止侵入限界。

5 作业程序5.1 设置作业防护：按《日常施工防护作业》第4，1条规定设置作业标防护。

5.2 用道镐或四齿耙刨松拨动方向的轨枕头石碴5.3 指挥人员距拨道人员不少于50米，直线以左股为准，曲线以上股为准，单开道岔以直股为标准股，交叉渡线以方向较好的渡线为标准股，对称道岔、复式交分道岔以量好支距确定拨道地点。
