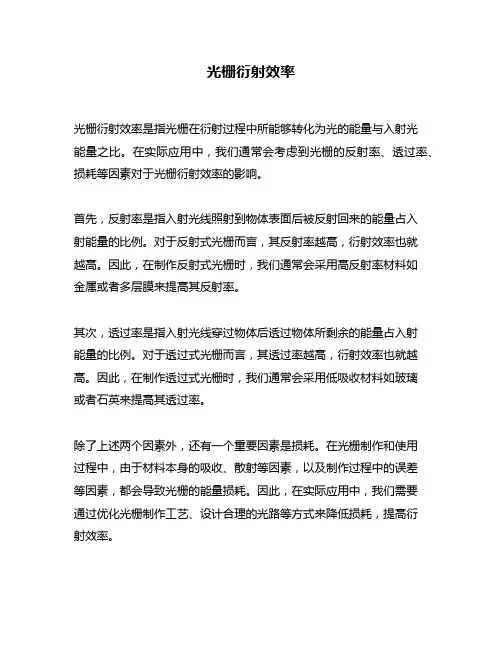

光栅衍射效率

光栅衍射效率

光栅衍射效率是指光栅在衍射过程中所能够转化为光的能量与入射光能量之比。在实际应用中，我们通常会考虑到光栅的反射率、透过率、损耗等因素对于光栅衍射效率的影响。

首先，反射率是指入射光线照射到物体表面后被反射回来的能量占入射能量的比例。对于反射式光栅而言，其反射率越高，衍射效率也就越高。因此，在制作反射式光栅时，我们通常会采用高反射率材料如金属或者多层膜来提高其反射率。

其次，透过率是指入射光线穿过物体后透过物体所剩余的能量占入射能量的比例。对于透过式光栅而言，其透过率越高，衍射效率也就越高。因此，在制作透过式光栅时，我们通常会采用低吸收材料如玻璃或者石英来提高其透过率。

除了上述两个因素外，还有一个重要因素是损耗。在光栅制作和使用过程中，由于材料本身的吸收、散射等因素，以及制作过程中的误差等因素，都会导致光栅的能量损耗。因此，在实际应用中，我们需要通过优化光栅制作工艺、设计合理的光路等方式来降低损耗，提高衍射效率。

另外，在实际应用中，我们还需要考虑到光栅的工作波长、入射角度、波前质量等因素对于衍射效率的影响。例如，在使用反射式光栅时，入射角度越接近法线方向，反射率也就越高；而在使用透过式光栅时，波前质量越好，透过率也就越高。

总之，在提高光栅衍射效率方面，我们需要综合考虑反射率、透过率、损耗以及其他相关因素，并通过优化设计和制作工艺等方式来不断提高其效率。

反射式光栅衍射效应

引言：

反射式光栅是一种重要的光学元件，其具有独特的衍射效应。本文将介绍反射式光栅的原理、衍射效应以及其应用领域。

一、反射式光栅的原理

反射式光栅是由一系列平行排列的刻线构成的光学元件。这些刻线可以是等间距的，也可以是不等间距的。当入射光线照射到光栅上时，会发生衍射现象。其基本原理可以通过菲涅尔衍射和赫密特衍射理论来解释。

二、反射式光栅的衍射效应

1. 衍射角和主极大：当光线照射到反射式光栅上时，会产生不同的衍射角。其中，主极大对应的衍射角是最小的，其他极大则相对较弱。这些极大和极小值的位置可以根据光栅的参数进行计算。

2. 衍射级数：反射式光栅的衍射效应中存在着多个级数。最常见的是正级和负级，它们分别对应着主极大两侧的次级、三级，以及次级两侧的负级、负三级。

3. 衍射效率：反射式光栅衍射效应中，只有特定波长的光会被有效地衍射出来，其他波长的光则会发生干涉和相消。这种选择性衍射使得反射式光栅在分光、波长选择等方面具有广泛的应用。

三、反射式光栅的应用领域

1. 光谱分析：反射式光栅可以将入射光线按照不同波长进行衍射，从而实现光谱的分离和分析。它在化学、物理、天文等领域中广泛应用于光谱仪器中。

2. 激光技术：反射式光栅可以用作激光器中的输出镜片，通过其衍射效应实现激光束的分光、调整和形态控制。

3. 光学测量：反射式光栅可以用于测量光源的波长、入射角度等参数。在光学仪器中，它常被用于作为标准参考元件。

4. 光通信：反射式光栅也被广泛应用于光通信领域，用于光纤的波长分离和光谱调制。

结论：

反射式光栅是一种重要的光学元件，具有独特的衍射效应。通过控制光栅的参数和入射光线的特性，可以实现对光的分光、分离、调整和形态控制。反射式光栅在光谱分析、激光技术、光学测量和光通信等领域都有广泛的应用。随着科学技术的不断发展，反射式光栅将继续发挥重要作用，并在更多的领域中得到应用和推广。

光栅知识点总结

一、光栅的工作原理

1. 衍射原理

光栅的工作原理基于衍射原理。当平行光波照射到光栅上时，光波会发生衍射现象。栅距（即光栅的周期）决定了衍射角度，而光栅的几何形状决定了衍射光波的干涉程度。通过控制光栅的周期和几何形状，可以实现对光波的分光和波长选择。

2. 衍射效率

衍射效率是衡量光栅性能的重要指标之一。在衍射现象中，只有特定的波长和入射角才能得到明显的衍射光波，而其他波长和角度的光波会被衰减。衍射效率是指特定波长的衍射光波的能量占入射光波总能量的比例。高效率的光栅可以提高分光和波长选择的性能。

3. 分光能力

光栅具有很强的分光能力，可以有效地将入射光波按照不同波长进行分离。这使得光栅在光谱分析和波长选择方面有着广泛的应用。通过调整光栅的参数，可以实现对不同波长的光进行精确的分离。

4. 分辨率

分辨率是衡量光栅性能的另一个重要指标。它指的是光栅在分光过程中能够分辨出相邻两个波长的能力。高分辨率的光栅可以更清晰地分离出不同波长的光波，这对于光谱分析和成像系统的性能至关重要。

5. 光栅的工作方式

光栅可以分为反射光栅和透射光栅两种类型。反射光栅是将入射光波反射到光栅表面上，并通过衍射现象实现分光；而透射光栅是将入射光波穿透光栅，并在另一侧通过衍射效应来实现分光。两种光栅都有其特定的应用场景和性能特点。

二、光栅的种类

1. 棱镜光栅

棱镜光栅是一种将光波折射和衍射相结合的光学器件。它将入射光波按照不同波长进行分散，并形成彩色的光谱。棱镜光栅在分光和波长选择方面具有重要的应用价值。

2. 衍射光栅

衍射光栅是利用衍射原理来实现分光和波长选择的光学器件。它具有可调谐性和高分辨率等优点，广泛应用于激光光谱仪、光纤通信系统和激光器等设备中。 3. 高阶光栅

高阶光栅是一种能够产生高阶衍射光波的光学器件。它可以实现多级衍射，并对入射光波进行更细致的分光。高阶光栅在微纳光学领域有着重要的应用。

光栅衍射 与 光栅光谱

一、衍射光栅

1、什么是光栅？

任何具有空间周期性的衍射屏都可以叫做光栅。

分类：

（1）用于反射光衍射的叫反射光栅。

（2）用于透射光衍射的叫透射光栅。一般它是由大量等间距、等宽度的平行狭缝所组成的光学元件。

2、光栅常数

光栅常数 : d =a+b

式中，d反映了光栅在空间上的周期性。

令 l---光栅的长度，N---光栅的总缝数 ，n---光栅单位长度的缝数，则

, lNnnbad1

二. 光栅的透射场分布

1.光栅衍射实验的结果

(1)与单缝衍射图样相比,多缝衍射图样中出现了一系列新的光强极大和极小，其中那些很强的亮线叫做主极大明条纹, 较弱的亮线叫次极大。

(2)主极大的位置与缝数N无关，但它们的宽度随N的增大而减小。亮度随N的增大而增强。

(3)相邻主极大间有N–1条暗纹和N–2条次极大明条纹。

(4)光强分布中保留了单缝衍射的痕迹，那就是光强分布曲线的包络线与单缝衍射光强分布曲线的形状一样。

2.夫琅和费双缝衍射（N=2的光栅衍射）

在单缝衍射实验中，若单缝上下平移，则幕上衍射图样不动。因此，若让双缝中每条缝轮流开放，则每次幕上获得的衍射图样是完全一样的。假如两条缝的光彼此不相干，但它们同时开放时，幕上的强度分布形式仍与单缝一样，只是按比例地处处增大了2倍。可是，两条缝实际上是相干的，且它们之间有相位差，因此，观察屏上的衍射图样不是光强的简单叠加，而是互相干涉，由于双缝之间的干涉，衍射图样又分裂出明暗相间的干涉带。

沿入射方向的衍射光会聚在P0点，此处光强最大。

与入射方向成角的衍射光会聚在P点，此处光强最大的条件为：

kdsin
