基于RFID智能停车场收费管理系统设计与实现

第３２卷第４期　

２０１１年４月　湖南科技学院学报　Ｊｏｕｒｎａｌ　ｏｆ　Ｈｕｎａｎ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｅｎｇｉｎｅｅｒｉｎｇ　、ｂｌ－３２　Ｎｏ．４　

Ａｐｅ２０１１　

基于射频识别（ＲＦ　Ｉ　Ｄ）技术的车库管理系统　

唐鑫凌　

（湖南科技学院电子工程系，湖南永州４２５１００）　

摘要：本车库管理系统基于射频识别技术（ＲＦＩＤ）于一体，使卡与砸栏之间实现完整“对话”功能，以智能卡来控制砸栏　

的开启，开创了车库管理的新概念，系统研究了基于射频识别技术的车库管理系统的总体设计，设计了射频读卡器的电路原　理图，ＲＦＩＤ天线，设计优化了天线耦合电路。主要由射频天线、读卡模块、ＲＳ４８５通信接口及单片机控制系统等组成。系　统能实现城市中停车库（场）无人智能管理，能自动识别汽车进出车库整个系统具有自动识别、智能控制、报警提示、信息　

记录以及数据通讯等功能。　

关键词：车库管理系统；射频识别；ＭＦＲＣ５００；通信；单片机　

中图分类号：０５９　文献标识码：Ａ　文章编号：１６７３－２２１９（２０１１）０４－００３７－０４　

０引　言　

伴随着世界信息事业的蓬勃发展，一方面计算机技术、自动化控制技术和数据传输技术在近些年来都得到了非常迅速的　发展，各项信息事业方兴未艾、各种身份识别载体日趋丰富；而另一方面，由于生活水平与安全防范意识的提高，使得人们　

对于停车管理的安全性和泊车的便利性都产生了新的需求。目前市场上现有的停车管理系统很多都是简单的对停车场进出　通道的管理，由于技术人员缺乏，市场需求量大，现有技术也不够成熟，进一步研究与开发停车场（库）管理系统十分必要　对如何有序的管理车辆，使车辆安全有序的停放？如何提高停车费用提交的效率？作为现代停车场管理系统的新要求仍没能　得到客户的满足。　

停车场管理系统进行全面综合分析与设计，通过强化停车场进出通道的安全管理、场内车位引导、方便快捷收费等方面　来阐述一个完整意义上的智能化停车场系统。车库管理系统基于射频识别技术（Ｒｍ）于一体，以智能卡来控制砸栏的开启，　

WORD版本 . 智能停车场收费管理系统设计毕业论文

目 录

中 文 摘 要 ....................................... 错误!未定义书签。

英 文 摘 要 ....................................... 错误!未定义书签。

目 录 .......................................................... I

引 言 .......................................................... 1

1.项目概况 ........................................................ 2

2.设计原则 ........................................................ 2

3.设计依据 ........................................................ 4

4.系统概述 ........................................................ 5

6.出入口设计选择 .................................................. 5

6.1停车场识别技术选择 ............................................ 6

6.1.1非接触式IC卡 .............................................. 6

6.1.2 RFID远距离无源感应卡 ...................................... 7

龙源期刊网

目前基于RFID技术的不停车收费系统的实现

作者：赵亮 刘福庆

来源：《科技创新与应用》2013年第05期

摘 要：RFID又称无线射频识别技术，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。该系统分为移动形式和固定形式在制造、物流、医疗、运输、国防等行业和领域广为应用，是本世纪最有发展前途的信息技术之一。ETC不停车收费系统指当车辆通过收费站时，通过车载设备实现车辆识别、信息写入并自动从预先绑定的IC卡上扣除相应资金，是目前国家大力提倡普及的一种用于道路、大桥和隧道的电子收费系统。文章把两个术语相结合，分析了RFID技术在高速公路ETC系统中的实际应用。

关键词：RFID；ETC不停车收费技术；实现

1 关于RFID的含义、特点和设计原理

1.1 RFID的含义

RFID（无线射频识别技术）是自动识别技术的一种。从含义上讲，RFID是使用专属的RFID读写器和专门的可附着于目标物的已经编码的RFID标签，利用频率信号将信息由RFID标签传送至RFID读写器。

1.2 RFID基本成分

最基本的RFID系统由三部分组成：标签、阅读器和天线。

标签（Tag）：由耦合元件及芯片组成，每个标签具有唯一的电子编码，附着在物体上标识目标对象。

阅读器（Reader）：读取（有时还可以写入）标签信息的设备，可设计为手持式或固定式。

天线（Antenna）：在标签和读取器间传递频段信号。

1.3 RFID技术的基本工作原理及频段特点

RFID技术的基本工作原理并不复杂：标签进入磁场后，接收解读器发出的频段信号，凭借感应电流所获得的能量发送出存储在芯片中的产品信息（Passive Tag，无源标签或被动标龙源期刊网

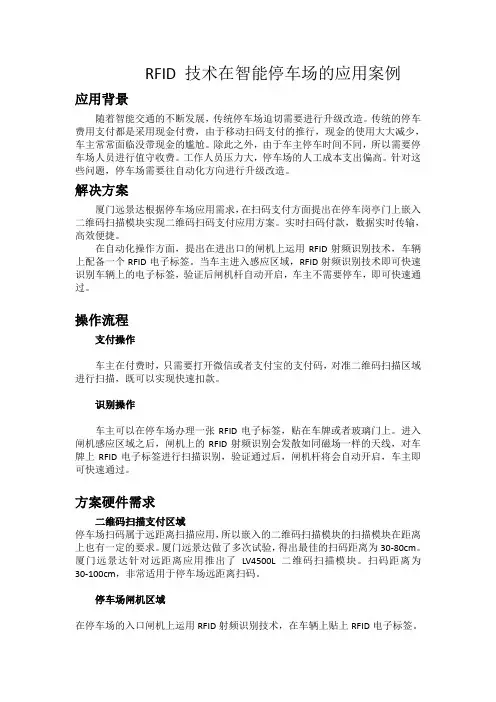

RFID 技术在智能停车场的应用案例

应用背景

随着智能交通的不断发展，传统停车场迫切需要进行升级改造。传统的停车费用支付都是采用现金付费，由于移动扫码支付的推行，现金的使用大大减少，车主常常面临没带现金的尴尬。除此之外，由于车主停车时间不同，所以需要停车场人员进行值守收费。工作人员压力大，停车场的人工成本支出偏高。针对这些问题，停车场需要往自动化方向进行升级改造。

解决方案

厦门远景达根据停车场应用需求，在扫码支付方面提出在停车岗亭门上嵌入二维码扫描模块实现二维码扫码支付应用方案。实时扫码付款，数据实时传输，高效便捷。

在自动化操作方面，提出在进出口的闸机上运用RFID射频识别技术，车辆上配备一个RFID电子标签。当车主进入感应区域，RFID射频识别技术即可快速识别车辆上的电子标签，验证后闸机杆自动开启，车主不需要停车，即可快速通过。

操作流程

支付操作

车主在付费时，只需要打开微信或者支付宝的支付码，对准二维码扫描区域进行扫描，既可以实现快速扣款。

识别操作

车主可以在停车场办理一张RFID电子标签，贴在车牌或者玻璃门上。进入闸机感应区域之后，闸机上的RFID射频识别会发散如同磁场一样的天线，对车牌上RFID电子标签进行扫描识别，验证通过后，闸机杆将会自动开启，车主即可快速通过。

方案硬件需求

二维码扫描支付区域

停车场扫码属于远距离扫描应用，所以嵌入的二维码扫描模块的扫描模块在距离上也有一定的要求。厦门远景达做了多次试验，得出最佳的扫码距离为30-80cm。厦门远景达针对远距离应用推出了LV4500L二维码扫描模块。扫码距离为30-100cm，非常适用于停车场远距离扫码。

停车场闸机区域

在停车场的入口闸机上运用RFID射频识别技术，在车辆上贴上RFID电子标签。

实现效果

车主进入停车场闸机时，闸机门杆将自动升起，车辆不需停留即可通行；车辆离开停车场时，根据停车时间计算金额。金额会通过电子屏幕显示出来，在停车岗亭的二维码扫描区，进行扫描支付。支付成功后，闸机杆将自动开启。引入智能化操作后，停车岗亭不需要人工全程看管操作。24小时全天候智能停车，节省人工成本。
