电极设计的流程及注意事项
1． 收到主设计的任务单和3D出电极。注意3D是否是最终设计，及时于主设计沟通，确保3D为最终设计。对应拆模的材料，制模人，腔数和排布及表面处理要了解清楚。
2． 拆完电极后及时通知工艺人员和负责钳工，确认电极的做法和个数，按要求修改电极，并检查干涉，等确认后备料单。确认无误后发至2D人员出对位图，及时备份并发至CNC加工。
3． 对电极拆分中的以下几点特别注意。
一． 一模多腔的模具。在拆分中需把电极移至每个腔上去对位，电极应做中心。（电极中心应与型腔中心对应）
二． 型腔对称的模仁。电极对称的放入型腔，此时注意电极基准角的摆放。（模仁的基准和电极的基准应在同一方向，电极的C角和R角应对应）
三． 哈夫模。要把电极移入型腔中并判断电极是否对称或一样，尽可能简化电极，易于加工。
4， 如果中途需追加或更改电极。在做完电极之后马上与钳工和工艺联系请与确认。确认之后要及时更新图档和存档，并通知相关人员。（工艺，钳工，CNC编程，2D人员）
5， 电极的编码按电蚀的对象集中编码。具体参照中天工作中的设计文档名。
6， 铜公需用电极夹具,夹具型号参考公司标准.在保证模具品质的情况下，尽可能用石墨电极. 在不可替代的情况下用铜公（细小之处，筋条状等）。此项应与钳工和工艺及CNC编程沟通。
7, 在电极料单前的注意事项(请务必执)
A: 非产品位不得用电极(分型面及可以加工到位的滑块,斜顶之类)，如果必需用得经过审核再用
B: 电极做完得通知钳工和项目，主管一起审核 C: 料单一式两份，一份钳工，一份采购，需署名
D: 料单材料及数量要注明清楚,钳工不得随意更改.
E: 电极夹具使用要指出是哪种型号,方便钳工组装电极.具体组装方法参照夹具公司标准.
电芯拆解职业危害注意事项
电芯拆解是一项需要专业知识和技能的操作，涉及到高风险和潜在的职业危害。以下是在电芯拆解过程中需要注意的一些事项：
1. 安全防护：在进行电芯拆解操作前，确保佩戴适当的个人防护装备，包括防护眼镜、防护手套、防护服和呼吸防护设备。这些防护装备可以减少受伤和暴露于有害物质的风险。
2. 通风条件：确保工作区域有良好的通风条件，以防止有害气体或蒸汽积聚。如果可能，使用排风系统或进行室外操作以提供更好的通风。
3. 防止电击：在进行电芯拆解操作时，务必断开电源，确保电芯没有电流通过。避免直接接触电芯端子，以防止触电事故的发生。
4. 防止短路和火灾：电芯拆解过程中，要小心处理电芯内部的金属部分，避免短路引发火灾。确保使用非导电工具，避免金属工具接触电芯。
5. 防止机械损伤：电芯外壳通常由金属材料制成，拆解时要小心避免划伤或者损坏电芯外壳，避免电芯内部的电解质泄漏。 6. 防止高温：电芯在正常工作时会产生一定的热量，拆解时要注意电芯的温度，避免高温引发燃烧或爆炸。
7. 防止有毒气体：电芯内部的电解质液体在受到破坏时可能会产生有毒气体，拆解时要保持通风良好的环境，避免吸入有毒气体。
8. 有害物质处理：电芯内部可能含有有害物质，如酸、碱、有毒金属等。在拆解过程中，要小心处理这些物质，避免直接接触和吸入。确保正确处理和处置这些有害物质，符合环境和安全要求。
9. 储存和运输：处理完电芯后，要妥善储存和运输残留的电芯和有害物质。采取适当的措施，防止其引发火灾、爆炸或其他安全问题。
10. 培训和经验：电芯拆解是一项需要专业知识和经验的操作。确保参与操作的人员接受过相关培训，并具备必要的经验和技能。
重要的是要意识到，电芯拆解是一项高风险的职业，需要遵循相关的安全操作规程和标准。如果你不具备相关的专业知识和技能，建议寻求专业人士或公司的帮助，以确保操作的安全性和合规性。
48v电池拆开注意事项
48V电池是一种常见的电池类型，广泛应用于电动车、太阳能储能系统以及其他需要高电压输出的设备中。在使用或拆解48V电池时，需要注意以下几个方面。
1. 安全注意事项
拆解48V电池需要具备一定的电池知识和操作经验，以确保操作的安全性。同时，应佩戴防护手套、护目镜等个人防护装备，防止电池液体或其他危险物质对皮肤和眼睛造成伤害。
2. 防止短路
在拆解过程中，应特别注意防止电池短路。短路可能导致电池过热、爆炸等严重后果。因此，在操作电池之前，务必切断电源，并确保电池的正负极之间没有直接的导电物质接触。
3. 注意电池温度
48V电池在正常工作过程中会产生一定的热量，而在拆解过程中，电池可能会因为长时间的工作而变得非常热。因此，在拆解电池之前，应确保电池已经冷却，并等待足够的时间，以避免热量对人身安全造成威胁。
4. 正确处理电池液体
48V电池内部含有电解质液体，这是一种对人体有害的物质。因此，在拆解电池时，应避免直接接触电池液体。如果不慎接触到电池液体，应立即用大量清水冲洗，并及时就医。
5. 注意电池的正负极
在拆解48V电池时，应注意标记电池的正负极。如果错误连接电池的正负极，会导致电池损坏、短路等危险情况发生。因此，在操作电池时，务必牢记电池正负极的标识，并正确连接电池。
6. 合理存储电池
如果需要长时间存储48V电池，应将其放置在干燥、通风的地方，并远离火源和易燃物。此外，应定期检查电池的电量，以确保电池不会因长时间未充电而导致损坏。
7. 环境保护
拆解48V电池会产生一些废弃物，如电池外壳、电解质液体等。这些废弃物需要进行妥善处理，不能随意丢弃到自然环境中。应按照相关法规和规定，将废弃物交由专业机构进行处理。
总结起来，拆解48V电池需要遵守一定的安全操作规程，确保操作过程的安全性和有效性。在操作之前，需要充分了解电池的相关知识，并采取必要的安全措施，以避免意外事故的发生。同时，还需要注意电池的正负极连接、电池温度以及废弃物的处理等问题，以保护环境和自身安全。通过正确的操作和处理，可以更好地发挥48V电池的功能，同时保护环境和人身安全。

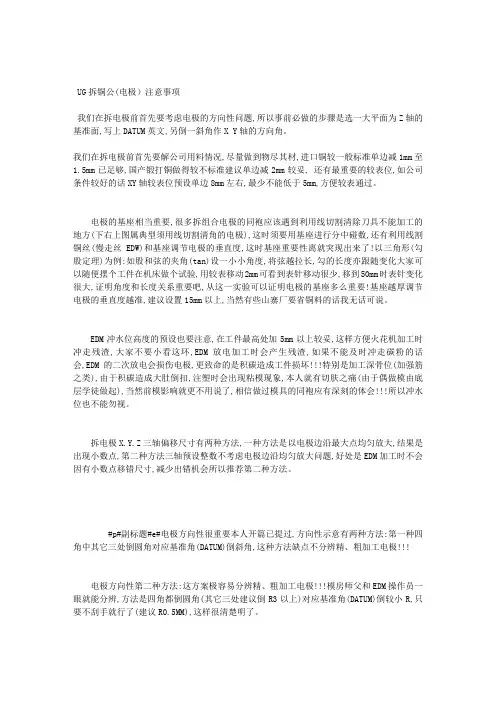

UG拆铜公(电极）注意事项
我们在拆电极前首先要考虑电极的方向性问题,所以事前必做的步骤是选一大平面为Z轴的
基准面,写上DATUM英文,另倒一斜角作X Y轴的方向角。
我们在拆电极前首先要解公司用料情况,尽量做到物尽其材,进口铜较一般标准单边减1mm至
1.5mm已足够,国产锻打铜做得较不标准建议单边减2mm较妥, 还有最重要的较表位,如公司
条件较好的话XY轴较表位预设单边8mm左右,最少不能低于5mm,方便较表通过。
电极的基座相当重要,很多拆组合电极的同袍应该遇到利用线切割清除刀具不能加工的
地方(下右上图属典型须用线切割清角的电极),这时须要用基座进行分中碰数,还有利用线割
铜丝(慢走丝EDW)和基座调节电极的垂直度,这时基座重要性离就突现出来了!以三角形(勾
股定理)为例:如股和弦的夹角(tan)设一小小角度,将弦越拉长,勾的长度亦跟随变化大家可
以随便摆个工件在机床做个试验,用较表移动2mm可看到表针移动很少,移到50mm时表针变化
很大,证明角度和长度关系重要吧,从这一实验可以证明电极的基座多么重要!基座越厚调节
电极的垂直度越准,建议设置15mm以上,当然有些山寨厂要省铜料的话我无话可说。
EDM冲水位高度的预设也要注意,在工件最高处加5mm以上较妥,这样方便火花机加工时
冲走残渣,大家不要小看这环,EDM放电加工时会产生残渣,如果不能及时冲走碳粉的话
会,EDM的二次放电会损伤电极,更致命的是积碳造成工件损坏!!!特别是加工深骨位(加强筋
之类),由于积碳造成大肚倒扣,注塑时会出现粘模现象,本人就有切肤之痛(由于偶做模由底
层学徒做起),当然前模影响就更不用说了,相信做过模具的同袍应有深刻的体会!!!所以冲水
位也不能勿视。
拆电极X.Y.Z三轴偏移尺寸有两种方法,一种方法是以电极边沿最大点均匀放大,结果是
出现小数点,第二种方法三轴预设整数不考虑电极边沿均匀放大问题,好处是EDM加工时不会
因有小数点移错尺寸,减少出错机会所以推荐第二种方法。
