48V-30A移相全桥ZVS-DC-DC-变换器的设计

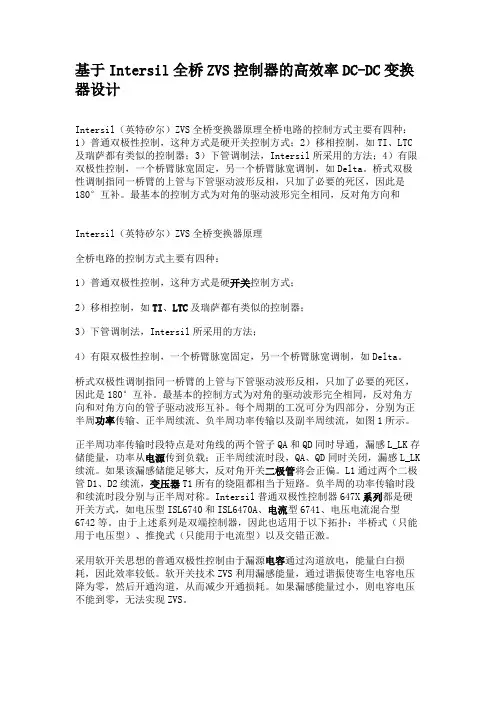

基于Intersil全桥ZVS控制器的高效率DC-DC变换器设计Intersil（英特矽尔）ZVS全桥变换器原理全桥电路的控制方式主要有四种：1）普通双极性控制，这种方式是硬开关控制方式；2）移相控制，如TI、LTC 及瑞萨都有类似的控制器；3）下管调制法，Intersil所采用的方法；4）有限双极性控制，一个桥臂脉宽固定，另一个桥臂脉宽调制，如Delta。

桥式双极性调制指同一桥臂的上管与下管驱动波形反相，只加了必要的死区，因此是180°互补。

最基本的控制方式为对角的驱动波形完全相同，反对角方向和Intersil（英特矽尔）ZVS全桥变换器原理全桥电路的控制方式主要有四种：1）普通双极性控制，这种方式是硬开关控制方式；2）移相控制，如TI、LTC及瑞萨都有类似的控制器；3）下管调制法，Intersil所采用的方法；4）有限双极性控制，一个桥臂脉宽固定，另一个桥臂脉宽调制，如Delta。

桥式双极性调制指同一桥臂的上管与下管驱动波形反相，只加了必要的死区，因此是180°互补。

最基本的控制方式为对角的驱动波形完全相同，反对角方向和对角方向的管子驱动波形互补。

每个周期的工况可分为四部分，分别为正半周功率传输、正半周续流、负半周功率传输以及副半周续流，如图1所示。

正半周功率传输时段特点是对角线的两个管子QA和QD同时导通，漏感L_LK存储能量，功率从电源传到负载；正半周续流时段，QA、QD同时关闭，漏感L_LK 续流。

如果该漏感储能足够大，反对角开关二极管将会正偏。

L1通过两个二极管D1、D2续流，变压器T1所有的绕阻都相当于短路。

负半周的功率传输时段和续流时段分别与正半周对称。

Intersil普通双极性控制器647X系列都是硬开关方式，如电压型ISL6740和ISL6470A、电流型6741、电压电流混合型6742等。

由于上述系列是双端控制器，因此也适用于以下拓扑：半桥式（只能用于电压型）、推挽式（只能用于电流型）以及交错正激。

ZVS移相全桥变换器的原理与设计摘要：介绍移相全桥ZVS变换器的原理，并用UC3875控制器研制成功3kW移相全桥零电压高频通信开关电源。

关键词：移相全桥零电流开关零电压开关准谐振The Principle and Design of Phase shifted Full bridge Zero voltage ConvertorAbstract： The paper introduces the principle of phase shifted full bridge zerovoltage switching convertor.A 3kw full bridge ZVS convertor was developed us ing UC3875 controller.Keywords: Phase shifted full bridge, ZCS, ZVS, Quasi resonance中图法分类号：TN86文献标识码：A文章编号：02192713(2000)11572031引言传统的全桥PWM变换器适用于输出低电压(例如5V)、大功率(例如1kW)的情况，以及电源电压和负载电流变化大的场合。

其特点是开关频率固定，便于控制。

为了提高变换器的功率密度，减少单位输出功率的体积和重量，需要将开关频率提高到1MHz级水平。

为避免开关过程中的损耗随频率增加而急剧上升，在移相控制技术的基础上，利用功率MOS管的输出电容和输出变压器的漏电感作为谐振元件，使全桥PWM变换器四个开关管依次在零电压下导通，实现恒频软开关，这种技术称为ZVS零电压准谐振技术。

由于减少了开关过程损耗，可保证整个变换器总体效率达90％以上，我们以Unitrode公司UC3875为控制芯片研制了零电压准谐振高频开关电源样机。

本文就研制过程，研制中出现的问题及其改进进行论述。

2准谐振开关电源的组成ZVS准谐振高频开关电源是一个完整的闭环系统，它包括主电路、控制电路及CPU通讯和保护电路，如图1所示。

移相全桥ＺＶＳＰＷＭＤＣ／ＤＣ变换器的仿真分析作者：龙泽彪施博文来源：《消费导刊·理论版》2008年第17期[摘要]本文首先在研究硬开关的缺陷上，提出软开关技术。

对移相控制ZVS PWM DC/DC 变换器的工作原理进行分析研究的基础上，使用PSpice9.2计算机仿真软件对变换器的主电路进行仿真和分析，验证该新型DC/DC变换器的拓扑结构设计的正确性和可行性。

[关键词]软开关 DC/DC ZVS 移相控制 PSpice9.2作者简介：龙泽彪（1985-），男，湖北仙桃人，贵州大学电气工程学院在读硕士研究生，研究方向：异步电机控制；施博文（1985-），男，贵州大学电气工程学院在读硕士研究生，研究方向：电力电子与电气传动。

一、引言随着新型电力电子器件以及适用于更高频率的电路拓扑和新型控制技术的不断出现，开关电源朝着小型化、高效化、低成本、低电磁干扰、高可靠性、模块化、智能化的方向发展。

硬开关DC/DC变换器在电流连续工作模式下会遇到严重的问题，这一般都与有源开关器件的体内寄生二极管有关，其关断过程中的反向恢复电流产生的电流尖峰对开关器件有极大的危害。

本文在对DC/DC变换器的基本工作原理进行分析、研究的基础上，对已经出现的软开关DC/DC变换器拓扑结构进行分析研究，提出的一种新型的DC/DC变换器的拓扑结构，并进行深入的研究。

二、移相控制ZVS PWM DC/DC全桥变换器的工作原理移相控制ZVS PWM DC/DC全桥变换器（Phase-Shifted zero-voltage-switching PWMDC/DC Full-Bridge Converter，PS ZVS PWM DC/DC FB Converter），是利用变压器的漏感或原边串联的电感和功率管的寄生电容或外接电容来实现开关管的零电压开关，其主电路拓扑结构及主要波形如图1所示。

其中，D1～D4分别是S1～S4的内部寄生二极管，C1～C4分别是S1～S4的寄生电容或外接电容，Lr是谐振电感，它包含了变压器的漏感。

ZVS移相全桥变换器设计ZVS（Zero Voltage Switching）移相全桥变换器是一种高效的电力转换装置，它能够实现能量的高效传输和转换。

在本文中，我们将详细介绍ZVS移相全桥变换器的设计原理、工作原理和关键技术。

1.设计原理（1）ZVS技术：ZVS技术能够将开关管的开关转换时刻与输入电流或输出电压为零的时刻相匹配，从而避免了开关管的开关损耗和开关管产生的电磁干扰。

（2）全桥变换器：全桥变换器采用四个开关管和两个二极管，能够实现输入电压的极性逆变和输出电流的正向流动。

2.工作原理（1）开关管S1和S2导通，开关管S3和S4关闭，输入电源向电感L1充电；（2）当开关管S1和S2关闭，开关管S3和S4导通时，电感L1释放能量供应给负载；（3）根据负载的需求，通过控制开关管S1、S2、S3和S4的导通和关闭，实现输入电压的极性逆变和输出电流的正向流动；（4）根据输入电压的大小、负载的需求和输出电流的波形来控制开关管的开关时刻，实现ZVS操作。

3.关键技术（1）开关管的选择和驱动：选择低导通电阻、低开关损耗的开关管，并使用高效的驱动电路，确保开关管能够在ZVS模式下正常工作。

（2）电感和电容的选择：选择合适的电感和电容数值，以及合适的磁芯材料，提高转换器的功率密度和效率。

（3）控制策略：根据负载的需求和输入电压的变化，采用合适的控制策略，如频率控制、幅度控制、相位控制等，实现最佳的动态响应和效率。

4.实际应用总结：ZVS移相全桥变换器是一种高效的电力转换装置，其设计原理基于ZVS技术和全桥变换器。

通过合适的开关管选择、驱动设计、电感和电容选择以及控制策略的优化，可以实现高效的能量传输和转换。

在实际应用中，ZVS移相全桥变换器能够带来高效、稳定和低干扰的性能优势。

移相全桥ZVZCSDC/DC变换器综述摘要：概述了9种移相全桥ZVZCSDC/DC变换器，简要介绍了各种电路拓扑的工作原理，并对比了优缺点，以供大家参考。

关键词：移相控制；零电压零电流开关；全桥变换器 1概述所谓ZVZCS，就是超前桥臂实现零电压导通和关断，滞后桥臂实现零电流导通和关断。

ZVZCS方案可以解决ZVS方案的故有缺陷，即可以大幅度降低电路内部的循环能量，提高变换效率，减小副边占空比丢失，提高最大占空比，而且其最大软开关范围不受输入电压和负载的影响。

图1 滞后桥臂零电流开关是通过在原边电压过零期间使原边电流复位来实现的。

即当原边电流减小到零后，不允许其继续反方向增长。

原边电流复位目前主要有以下几种方法： 1）利用超前桥臂开关管的反向雪崩击穿，使储存在变压器漏感中的能量完全消耗在超前桥臂的IGBT中，为滞后桥臂提供零电流开关的条件；图2 2）在变压器原边使用隔直电容和饱和电感，在原边电压过零期间，将隔直电容上的电压作为反向阻断电压源，使原边电流复位，为滞后桥臂开关管提供零电流开关的条件； 3）在变压器副边整流器输出端并联电容，在原边电压过零期间，将副边电容上的电压反射到原边作为反向阻断电压源，使原边电流迅速复位，为滞后桥臂开关管提供零电流开关的条件。

图3 2 电路拓扑根据原边电流复位方式的不同，下面列举几种目前常见的移相全桥ZVZCSPWMDC/DC拓扑结构，以供大家参考。

图4 1）NhoE.C. 电路如图1所示[1]。

该电路是最基本的移相全桥ZVZCS变换器，它的驱动信号采用有限双极性控制，从而实现超前桥臂的零电压和滞后桥臂的零电流开关。

这种拓扑结构的缺陷是L1k要折衷选择，L1k太小，在负载电流很小时，超前桥臂不能实现零电压开关；L1k太大，又限制了iL1k的变化速度，从而限制了变换器开关频率的提高。

变换器给负载供电方式是电流源形式，电感L1k电流交流变化，输入电流脉动很大，要求滤波电容很大。

引言随着计算机与通信技术的飞速发展，作为配套设备的开关电源也获得了长足进步，并随着新器件、新理论、新电磁材料和变换技术以及各种辅助设计分析软件的不断问世，开关电源的性能不断提高。

本文介绍一种新型的高频DC/DC开关变换器，并成功地应用在军用充电机上。

DC/DC变换器主电路改进型移相全桥ZVS DC/DC变换器主电路结构和各点波形对照如图1、图2所示。

由于电路工作状态在一个周期内可以分为两个完全一样的过程，所以以下仅仅分析半个周期的情况，而这半个周期又可分为以下三种开关模态。

● 开关模态1，t0<t<t1，其中t1=DT s/2此时Q1和Q4同时导通，变压器副边电感L1和整流管D S2导通，原边能量向负载端传递。

此模态的等效电路见图3。

其中，a为变压器变比，V in是直流母线电压，I1和I2分别是电感L1和L2电流(L1=L2=LS)，此时有等式（1）成立。

(1)(2)I p(t)=aI1(t)(3)当Q4关断时该模态过程结束。

● 开关模态2，t1<t<t2，其中t2≤T s/2在t1时刻关断Q4，此时副边电感L1中储存的能量给Q4电容(或并联电容)充电，同时将Q3两端电容电荷放掉。

为了实现软开关，Q4关断和Q3开通之间至少要存在一死区时间Δt1，使得在Q3开通前D3首先导通，且有下式成立。

I p1Δt1=2C eff V in(4)其中C eff是开关管漏源两端等效电容，I P1为t1时刻变压器原边流过电流。

当D3导通后，变压器副边两个二极管D S1和D S2同时导通，电路工作在续流状态。

此时等效电路如图4所示。

此时有如下电路方程成立。

(5)(6)(7)(8)r t=r mosfet+r xfmr (9)其中D为脉冲占空比，f S为电路工作频率，L’ik为主边变压器漏感(或与外接电感的串联值)，rt是变压器原边等效电阻，τ是原边等效电流衰减时间常数，Vfp是反并联二极管导通压降。

116AUTO TIMEAUTOMOBILE DESIGN | 汽车设计移相全桥ZVS 控制的电动汽车DC/DC 转换器设计研究王迎斌南京长安汽车有限公司　江苏省南京市　211200摘 要： 本文采用移相全桥控制策略，设计了一种应用于电动汽车的DC/DC 变换器并能实现功率开关的零电压导通。

本文对其进行了简要介绍移相全桥ZVS-DC 变换器的拓扑结构。

制造了一个原型进行了一系列的实验。

最终的实验结果与仿真结果相一致，且满足要求设计要求，证明设计方案的可行性。

关键词：移相全桥　电动汽车　拓扑结构　ZVS 控制1　引言伴随着全球能源危机情况的日益严重，节能环保汽车需求不断增加，大力发展电动汽车已成为国家重要战略的目标之一，而作为电动汽车核心部件的DC/DC 转换器，对其进行更深入的研究和改进也变得愈发迫切。

开关电源由于效率高、可靠性好等优点近年来逐渐受到设计人员的关注，其高频状态下的功率器件具有非线性特性，寄生电路参数在高频工况下效应明显，可以通过平稳的系统操作达到高效传输的目的。

在此设计中，相移全桥ZVS DC/DC 设计了电动汽车用变频器。

相移全桥ZVS DC/DC 转换器适用于中功率和大功率场合。

它可以充分利用功率器件的寄生参数来实现零电压开关并提高开关的开关频率[1]。

2　移相全桥ZVS DC / DC 转换器的结构和特征DC/DC 转换器可以将不可调节的直流电压转换成可调节的直流电压。

随着电动汽车的发展，DC/DC 转换器越来越多地应用于电动汽车中广泛。

由于动力电池的高压电源可以转换为低压电源通过DC/DC 转换器可以替代传统车辆中的小型发电机车辆的布局和结构可以优化。

相移全桥ZVS DC/DC 转换器的拓扑如图1所示。

全桥逆变器电路用于变压器的一次电路。

Q 1，Q 2，Q 3和Q 4是功率器件，例如IGBT 或MOSFET。

D 1，D 2，D 3和D 4是Q i 的寄生二极管分别。

C i 是寄生电容。
