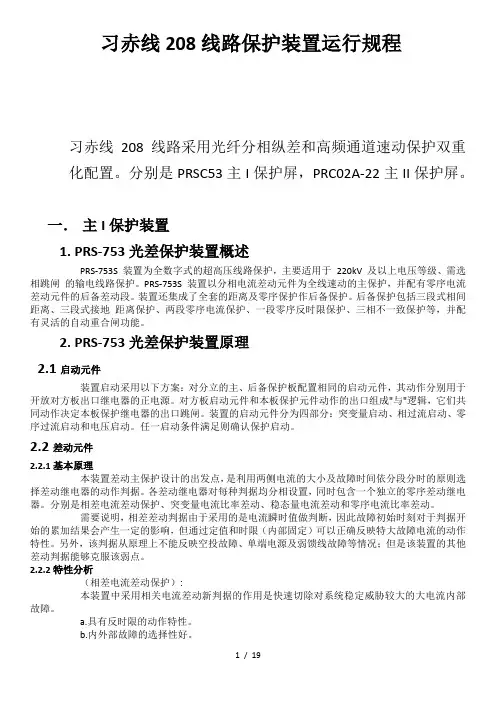

1 / 19 习赤线208线路保护装置运行规程
习赤线208线路采用光纤分相纵差和高频通道速动保护双重化配置。分别是PRSC53主I保护屏，PRC02A-22主II保护屏。
一． 主I保护装置
1. PRS-753光差保护装置概述
PRS-753S 装置为全数字式的超高压线路保护，主要适用于 220kV 及以上电压等级、需选相跳闸 的输电线路保护。PRS-753S 装置以分相电流差动元件为全线速动的主保护，并配有零序电流差动元件的后备差动段。装置还集成了全套的距离及零序保护作后备保护。后备保护包括三段式相间距离、三段式接地 距离保护、两段零序电流保护、一段零序反时限保护、三相不一致保护等，并配有灵活的自动重合闸功能。
2. PRS-753光差保护装置原理
2.1启动元件
装置启动采用以下方案：对分立的主、后备保护板配置相同的启动元件，其动作分别用于开放对方板出口继电器的正电源。对方板启动元件和本板保护元件动作的出口组成"与"逻辑，它们共
同动作决定本板保护继电器的出口跳闸。装置的启动元件分为四部分：突变量启动、相过流启动、零序过流启动和电压启动。任一启动条件满足则确认保护启动。
2.2差动元件
2.2.1基本原理
本装置差动主保护设计的出发点，是利用两侧电流的大小及故障时间依分段分时的原则选择差动继电器的动作判据。各差动继电器对每种判据均分相设置，同时包含一个独立的零序差动继电器。分别是相差电流差动保护、突变量电流比率差动、稳态量电流差动和零序电流比率差动。
需要说明，相差差动判据由于采用的是电流瞬时值做判断，因此故障初始时刻对于判据开始的累加结果会产生一定的影响，但通过定值和时限（内部固定）可以正确反映特大故障电流的动作特性。另外，该判据从原理上不能反映空投故障、单端电源及弱馈线故障等情况；但是该装置的其他差动判据能够克服该弱点。
2.2.2特性分析
（相差电流差动保护）:

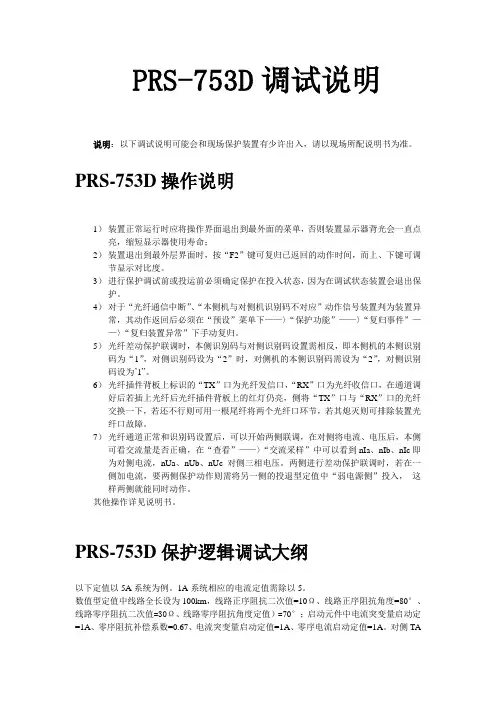

PRS-753D调试说明
说明：以下调试说明可能会和现场保护装置有少许出入，请以现场所配说明书为准。
PRS-753D操作说明
1） 装置正常运行时应将操作界面退出到最外面的菜单，否则装置显示器背光会一直点亮，缩短显示器使用寿命；
2） 装置退出到最外层界面时，按“F2”键可复归已返回的动作时间，而上、下键可调节显示对比度。
3） 进行保护调试前或投运前必须确定保护在投入状态，因为在调试状态装置会退出保护。
4） 对于“光纤通信中断”、“本侧机与对侧机识别码不对应”动作信号装置判为装置异常，其动作返回后必须在“预设”菜单下——〉“保护功能”——〉“复归事件”——〉“复归装置异常”下手动复归。
5） 光纤差动保护联调时，本侧识别码与对侧识别码设置需相反，即本侧机的本侧识别码为“1”，对侧识别码设为“2”时，对侧机的本侧识别码需设为“2”，对侧识别码设为’1”。
6） 光纤插件背板上标识的“TX”口为光纤发信口，“RX”口为光纤收信口，在通道调好后若插上光纤后光纤插件背板上的红灯仍亮，侧将“TX”口与“RX”口的光纤交换一下，若还不行则可用一根尾纤将两个光纤口环节，若其熄灭则可排除装置光纤口故障。
7） 光纤通道正常和识别码设置后，可以开始两侧联调，在对侧将电流、电压后，本侧可看交流量是否正确，在“查看”——〉“交流采样”中可以看到nIa、nIb、nIc即为对侧电流，nUa、nUb、nUc对侧三相电压。两侧进行差动保护联调时，若在一侧加电流，要两侧保护动作则需将另一侧的投退型定值中“弱电源侧”投入， 这样两侧就能同时动作。
其他操作详见说明书。
PRS-753D保护逻辑调试大纲
以下定值以5A系统为例。1A系统相应的电流定值需除以5。
数值型定值中线路全长设为100km，线路正序阻抗二次值=10Ω、线路正序阻抗角度=80°、线路零序阻抗二次值=30Ω、线路零序阻抗角度定值）=70°；启动元件中电流突变量启动定=1A、零序阻抗补偿系数=0.67、电流突变量启动定值=1A、零序电流启动定值=1A。对侧TA调节系数=1。
.................
................. 第一节 3/2接线方式下深圳南瑞PRS-753A型220kV输电线路纵联电流差动保护现场运行规程
一、 3/2接线方式下220kV输电线路PRS-753A型纵联差动保护使用范围
序号 变电站 设备名称及编号 保护型号 对端变电站 设备名称及编号 保护型号
1) 徐庄站 2212/2213徐李一线 PRS-753A型纵差保护 李庄站 2251/2252徐李一线 PRS-753A型纵差保护
2) 徐庄站 2222/2223徐李二线 PRS-753A型纵差保护 李庄站 2241/2242徐李二线 PRS-753A型纵差保护
3) 徐庄站 2262/2263徐李三线 PRS-753A型纵差保护 李庄站 2231/2232徐李三线 PRS-753A型纵差保护
二、 3/2接线方式下220kV输电线路PRS-753A型纵联差动保护
(一) 220kV输电线路PRS-753A型纵联差动保护组成
深圳南瑞公司生产的PRS-753A型输电线路电流差动保护屏包括：包括PRS-753A型纵联电流差动保护装置、后备距离及零序电流保护，通过专用光纤通道（一主一备两个通道）构成纵联差动保护。
(二) 220kV输电线路PRS-753A型输电线路纵联差动保护装置正常运行状态：
1. PRS-753A型输电线路纵联差动保护装置面板指示灯：
●第一排：管理运行、主保护运行、后备运行、重合允许，绿色指示灯。
●第二排：TV断线、通道故障、TA断线、总告警，黄色指示灯。
●第三排：跳A、跳B、跳C、重合闸、主保护动作、后备保护动作，红色指示灯。
2. PRS-753A型输电线路纵联差动保护装置正常运行状态：
1) 正常运行时面板的“管理运行”、“主保护运行”、“后备运行”绿色指示灯亮，其他指示灯不亮。
2) 李庄站、徐庄站的徐李一、二、三线PRS-753A型纵联差动保护装置重合闸功能不用，“重合允许”、“重合闸”指示灯属于备用不亮。
PRS-753D调试说明
说明：以下调试说明可能会和现场保护装置有少许出入，请以现场所配说明书为准。
PRS-753D操作说明
1） 装置正常运行时应将操作界面退出到最外面的菜单，否则装置显示器背光会一直点亮，缩短显示器使用寿命；
2） 装置退出到最外层界面时，按“F2”键可复归已返回的动作时间，而上、下键可调节显示对比度。
3） 进行保护调试前或投运前必须确定保护在投入状态，因为在调试状态装置会退出保护。
4） 对于“光纤通信中断”、“本侧机与对侧机识别码不对应”动作信号装置判为装置异常，其动作返回后必须在“预设”菜单下——〉“保护功能”——〉“复归事件”——〉“复归装置异常”下手动复归。
5） 光纤差动保护联调时，本侧识别码与对侧识别码设置需相反，即本侧机的本侧识别码为“1”，对侧识别码设为“2”时，对侧机的本侧识别码需设为“2”，对侧识别码设为’1”。
6） 光纤插件背板上标识的“TX”口为光纤发信口，“RX”口为光纤收信口，在通道调好后若插上光纤后光纤插件背板上的红灯仍亮，侧将“TX”口与“RX”口的光纤交换一下，若还不行则可用一根尾纤将两个光纤口环节，若其熄灭则可排除装置光纤口故障。
7） 光纤通道正常和识别码设置后，可以开始两侧联调，在对侧将电流、电压后，本侧可看交流量是否正确，在“查看”——〉“交流采样”中可以看到nIa、nIb、nIc即为对侧电流，nUa、nUb、nUc对侧三相电压。两侧进行差动保护联调时，若在一侧加电流，要两侧保护动作则需将另一侧的投退型定值中“弱电源侧”投入， 这样两侧就能同时动作。
其他操作详见说明书。
PRS-753D保护逻辑调试大纲
以下定值以5A系统为例。1A系统相应的电流定值需除以5。
数值型定值中线路全长设为100km，线路正序阻抗二次值=10Ω、线路正序阻抗角度=80°、线路零序阻抗二次值=30Ω、线路零序阻抗角度定值）=70°；启动元件中电流突变量启动定=1A、零序阻抗补偿系数=0.67、电流突变量启动定值=1A、零序电流启动定值=1A。对侧TA调节系数=1。
