锅炉房设计规范GB50041-2008

目 录

1 总则 ....................................................................

2术语 .....................................................................

3基本规定 .................................................................

4锅炉房的布置 .............................................................

4.1位置的选择 .........................................................

4.2建筑物、构筑物和场地的布置 .........................................

4.3锅炉间、辅助间和生活间的布置 .......................................

4.4工艺布置 ...........................................................

5燃煤系统 .................................................................

5.1燃煤设施 ...........................................................

5.2煤、灰渣和石灰石的贮运 .............................................

6燃油系统 .................................................................

6.1燃油设施 ...........................................................

6.2燃油的贮运 .........................................................

7燃气系统 .................................................................

8锅炉烟风系统 .............................................................

9锅炉给水设备和水处理 .....................................................

9.1锅炉给水设备 .......................................................

9.2水处理 .............................................................

10供热热水制备 ............................................................

10.1热水锅炉及附属设施 ................................................

10.2热水制备设施 ......................................................

11监测和控制 ..............................................................

11.1 监测 .............................................................

11.2控制 ..............................................................

12化验和检修 ..............................................................

12.1化验 ..............................................................

12.2检修 .............................................................. 13锅炉房管道 ..............................................................

13.1 汽水管道 .........................................................

13.2燃油管道 ..........................................................

13.3燃气管道 ..........................................................

14保温和防腐蚀 ............................................................

14.1保温 ..............................................................

14.2防腐蚀 ............................................................

15土建、电气、采暖通风和给水排水 ..........................................

15.1土建 ..............................................................

15.2电气 ..............................................................

15.3采暖通风 ..........................................................

15.4给水排水 ..........................................................

16 环境保护 ..............................................................

16.1大气污染物防治 ....................................................

16.2噪声与振动的防治 ..................................................

16.3 废水治理 ........................................................

16.4 固体废弃物治理 ..................................................

16.5 绿化 ............................................................

17消防 ....................................................................

18室外热力管道 ............................................................

18.1管道的设计参数 ....................................................

18.2管道系统 ..........................................................

18.3管道布置和敷设 ....................................................

18.4管道和附件 ........................................................

18.5管道热补偿和管道支架 ..............................................

3 基本规定 ...............................................................

4锅炉房的布置 .............................................................

4.1位置的选择 .........................................................

4.2 建筑物、构筑物和场地的布置 .......................................

4.3锅炉间、辅助间和生活间的布置 .......................................

4.4工艺布置 ...........................................................

5 燃煤系统 ................................................................

合集下载

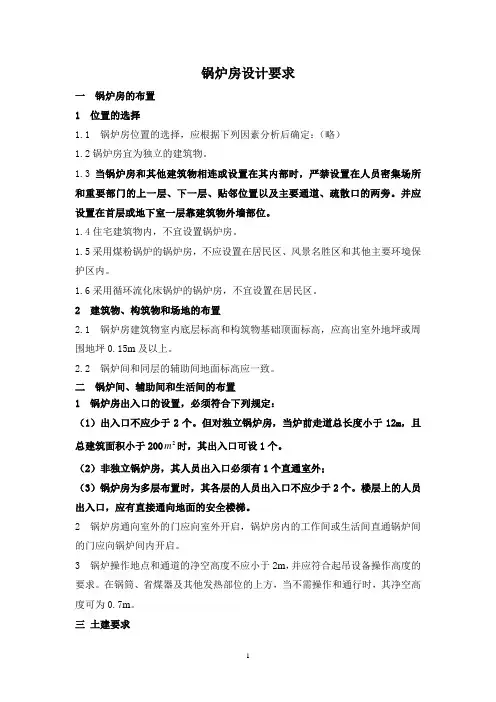

锅炉房设计要求

锅炉房设计要求

1 锅炉房设计要求

一 锅炉房的布置

1 位置的选择

1.1 锅炉房位置的选择，应根据下列因素分析后确定：（略）

1.2锅炉房宜为独立的建筑物。

1.3 当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。

1.4住宅建筑物内，不宜设置锅炉房。

1.5采用煤粉锅炉的锅炉房，不应设置在居民区、风景名胜区和其他主要环境保护区内。

1.6采用循环流化床锅炉的锅炉房，不宜设置在居民区。

2 建筑物、构筑物和场地的布置

2.1 锅炉房建筑物室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上。

2.2 锅炉间和同层的辅助间地面标高应一致。

二 锅炉间、辅助间和生活间的布置

1 锅炉房出入口的设置，必须符合下列规定：

（1）出入口不应少于2个。但对独立锅炉房，当炉前走道总长度小于12m，且总建筑面积小于2002m时，其出入口可设1个。

（2）非独立锅炉房，其人员出入口必须有1个直通室外；

（3）锅炉房为多层布置时，其各层的人员出入口不应少于2个。楼层上的人员出入口，应有直接通向地面的安全楼梯。

2 锅炉房通向室外的门应向室外开启，锅炉房内的工作间或生活间直通锅炉间的门应向锅炉间内开启。

3 锅炉操作地点和通道的净空高度不应小于2m，并应符合起吊设备操作高度的要求。在锅筒、省煤器及其他发热部位的上方，当不需操作和通行时，其净空高度可为0.7m。

三 土建要求 2 1锅炉房的火灾危险性分类和耐火等级应符合下列要求:

（1）锅炉间应属于丁类生产厂房，单台蒸汽锅炉额定蒸发量大于4t/h或单台热水锅炉额定热功率大于2.8Mw时。锅炉间建筑不应低于二级耐火等级；单台蒸汽锅炉额定蒸发量小于等4t/h或单台热水锅炉额定热功率小于等于2.8Mw时，锅炉间建筑不应低于三级耐火等级。

锅炉房设计规范

锅炉房设计规范

锅炉房设计规范

锅炉房设计规范是指为了保障锅炉的安全运行和提高锅炉的效率而制定的一系列标准和规范。锅炉房的设计规范主要包括以下几个方面：

1. 锅炉房布局规划：根据锅炉房的热负荷、锅炉数量和所需设备来确定锅炉房的总体布局，合理安排设备的摆放位置，确保通风顺畅、安全可靠。

2. 锅炉房空间要求：根据锅炉的类型和数量，确定锅炉房的总面积、净高度、安全通道宽度等，以确保设备的正常运行和维护。

3. 锅炉排烟系统：锅炉房应具备良好的排烟系统，要求排烟道与锅炉烟囱连接牢固，且高度和直径符合安全规范，排烟道应设计合理，保证吸烟和排烟畅通，避免烟雾滞留。

4. 锅炉房通风系统：为了保证锅炉房内空气的新鲜和流通，应设计合理的通风系统，包括自然通风和机械通风两种方式，通风系统的设计要符合相关规范和标准。

5. 锅炉房照明系统：要求采用防爆型照明设备，并设置合理的照明灯具数量和位置，确保锅炉房内的工作人员有足够的光照条件，提高工作安全性。

6. 锅炉房消防设施：锅炉房内应设置合适的消防设施，包括灭火器、火灾报警器、烟雾探测器等，以及灭火水源和稳定的供水系统，保证锅炉房内的消防安全。

7. 锅炉房仪表与自动控制系统：要求锅炉房内的仪表设备和自动控制系统齐全、准确，能够实时监测锅炉运行状态、压力、温度等参数，并能自动调整。

8. 锅炉安全与运行管理：要求锅炉房内有完善的安全管理制度和操作规程，设有专职的锅炉操作人员，并定期进行检查、维修和保养，保证锅炉安全可靠运行。

9. 锅炉房附属设施：锅炉房还应配备辅助设施，如供热水、喂水系统、水处理设备、补充燃料设施等，确保锅炉房运行的全面和高效。

综上所述，锅炉房设计规范的制定和遵守是确保锅炉安全运行、提高热能利用效率的重要保证。在锅炉房设计和建设过程中，必须严格按照相关标准和规范进行，保证锅炉房的合理布局、通风通气、消防安全等各方面的要求，以提升整个系统的安全性和经济性。

GB50041-2008_锅炉房设计规范

GB50041-2008_锅炉房设计规范

GB 50041－2008

- 1 -

第一章 总则....................................................................................................................................................... 3

第二章 基本规定............................................................................................................................................. 3

第三章 燃烧的设施......................................................................................................................................... 5

第一节 燃煤的设施................................................................................................................................... 5

第二节 燃油的设施................................................................................................................................. 6

第三节 燃气的设施 ............................................................................................................................... 8

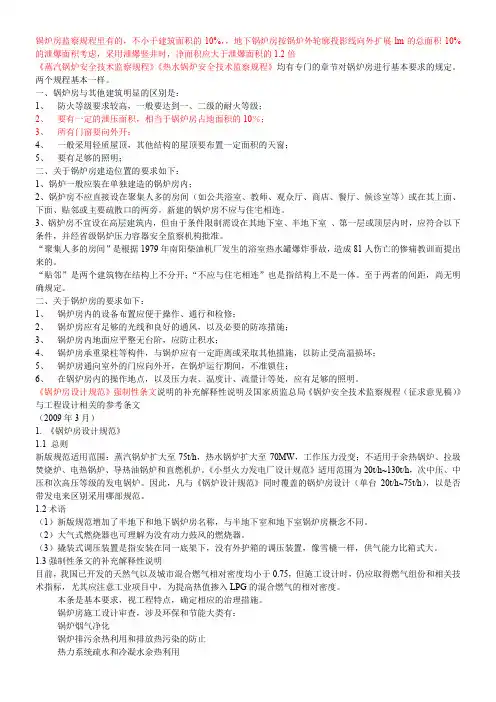

《锅炉房设计规范》强制性条文说明

《锅炉房设计规范》强制性条文说明

锅炉房监察规程里有的，不小于建筑面积的10%，，地下锅炉房按锅炉外轮廓投影线向外扩展lm的总面积10%的泄爆面积考虑，采用泄爆竖井时，净面积应大于泄爆面积的1.2倍

《蒸汽锅炉安全技术监察规程》《热水锅炉安全技术监察规程》均有专门的章节对锅炉房进行基本要求的规定。两个规程基本一样。

一、锅炉房与其他建筑明显的区别是：

1、 防火等级要求较高，一般要达到一、二级的耐火等级；

2、 要有一定的泄压面积，相当于锅炉房占地面积的10％；

3、 所有门窗要向外开；

4、 一般采用轻质屋顶，其他结构的屋顶要布置一定面积的天窗；

5、 要有足够的照明；

二、关于锅炉房建造位置的要求如下：

1、锅炉一般应装在单独建造的锅炉房内；

2、锅炉房不应直接设在聚集人多的房间（如公共浴室、教师、观众厅、商店、餐厅、候诊室等）或在其上面、下面、贴邻或主要疏散口的两旁。新建的锅炉房不应与住宅相连。

3、锅炉房不宜设在高层建筑内，但由于条件限制需设在其地下室、半地下室 、第一层或顶层内时，应符合以下条件，并经省级锅炉压力容器安全监察机构批准。

“聚集人多的房间”是根据1979年南阳柴油机厂发生的浴室热水罐爆炸事故，造成81人伤亡的惨痛教训而提出来的。

“贴邻”是两个建筑物在结构上不分开；“不应与住宅相连”也是指结构上不是一体。至于两者的间距，尚无明确规定。

二、关于锅炉房的要求如下：

1、 锅炉房内的设备布置应便于操作、通行和检修；

2、 锅炉房应有足够的光线和良好的通风，以及必要的防冻措施；

3、 锅炉房内地面应平整无台阶，应防止积水；

4、 锅炉房承重梁柱等构件，与锅炉应有一定距离或采取其他措施，以防止受高温损坏；

5、 锅炉房通向室外的门应向外开，在锅炉运行期间，不准锁住；

6、 在锅炉房内的操作地点，以及压力表、温度计、流量计等处，应有足够的照明。

《锅炉房设计规范》强制性条文说明的补充解释性说明及国家质监总局《锅炉安全技术监察规程（征求意见稿）》与工程设计相关的参考条文
