直流高压发生器安全操作规范

第 1 页 共 5 页 直流高压发生器做试验时放电安全操作要求

1、对试验设备或试品放电应使用接地操作棒。使用接地操作棒时，手不得超过握柄部分的护环。接地线与人体的距离应大于接地操作棒的有效绝缘长度。接地操作棒的绝缘长度应按安全作业的要求选择，但总长度不得小于1000mm，其中绝缘部分700mm，握手部分300mm。

2、对高压试验设备及试品在高压试验前、试验后的放电，必须先将接地操作棒的接地线可靠地连接在接地点上，再用接地操作棒放电。对大电容的直流试验设备和试品的放电，应先用带放电电阻的接地操作棒放电，然后再直接短路接地放电。

变更冲击电压发生器波头和波尾电阻或直流发生器更换极性前，必须对电容器逐级短路接地放电或启动短路接地装置。

3、对高压试验设备和试品在进行高压试验前、后的放电时间，一般不短于5min。对大容量的直流试验设备和试品的放电时间，应在5min以上。

4、放电后将接地操作棒挂在高压端，接地线仍固定在接地点上，保持接地状态，当再作试验时取下。

直流高压发生器做试验时放电安全操作要求（二）

直流高压发生器是一种用于产生高电压直流电的设备，常用于电气设备的绝缘测试、放电试验等。由于高压电具有较大的电击危险，因此在进行试验时需要严格遵守安全操作要求，以确保人身安全和设备的正常运行。以下是进行直流高压发生器试验时的安全操作要求。 第 2 页 共 5 页 1. 熟悉设备：在进行直流高压发生器试验之前，必须熟悉设备的使用说明书和操作方法，了解设备的性能参数、工作原理以及可能存在的安全风险。

2. 电源接地：直流高压发生器的电源应接地良好，以确保人身安全和设备正常工作。在接地过程中，应使用厚度合适的铜排或导线，连接良好，并确保接地电阻符合要求。

3. 试验前检查：在进行直流高压发生器试验之前，应仔细检查设备的电源、高压输出、保护装置等是否正常。如有异常情况，必须及时进行修复或更换，确保设备正常运行。

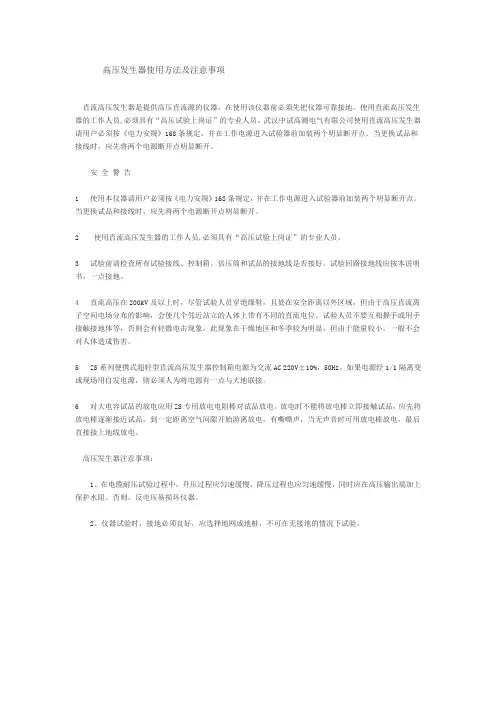

高压发生器使用方法及注意事项

直流高压发生器是提供高压直流源的仪器，在使用该仪器前必须先把仪器可靠接地。使用直流高压发生器的工作人员,必须具有“高压试验上岗证”的专业人员。武汉中试高测电气有限公司使用直流高压发生器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时，应先将两个电源断开点明显断开。

安 全 警 告

1 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时，应先将两个电源断开点明显断开。

2 使用直流高压发生器的工作人员,必须具有“高压试验上岗证”的专业人员。

3 试验前请检查所有试验接线、控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书，一点接地。

4 直流高压在200kV及以上时，尽管试验人员穿绝缘鞋，且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人体造成伤害。

5 ZS系列便携式超轻型直流高压发生器控制箱电源为交流AC 220V±10%，50Hz。如果电源经1/1隔离变或现场用自发电源，则必须人为将电源有一点与大地联接。

6 对大电容试品的放电应用ZS专用放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，到一定距离空气间隙开始游离放电，有嘶嘶声，当无声音时可用放电棒放电，最后直接接上地线放电。

高压发生器注意事项：

1、在电缆耐压试验过程中，升压过程应匀速缓慢，降压过程也应匀速缓慢，同时应在高压输出端加上保护水阻。否则，反电压易损坏仪器。

2、仪器试验时，接地必须良好，应选择地网或地桩，不可在无接地的情况下试验。

第1篇

一、前言

为确保高压直流试验工作的安全、准确、高效，特制定本操作规程。本规程适用于公司所有进行高压直流试验的工作人员及相关部门。

二、适用范围

本规程适用于公司所有进行高压直流试验的工作，包括但不限于氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。

三、操作规程

1.准备工作

（1）操作人员必须具备高压试验上岗证，熟悉本规程，了解被试设备的性能、结构及试验方法。

（2）仔细阅读《使用说明书》、《维护保养说明》，熟悉直流高压发生器的一般结构、性能。

（3）检查仪器完整性，连接电缆线不应有断路和短路。

（4）将机箱、倍压筒放置到合适的安全位置，分别连好电源线、电缆线和接地线。

（5）保护接地线、工作接地线及放电棒接地线均应单独接到试品的地线上，确保接地良好。严禁各接地线相互串联使用。

2.操作步骤

（1）检查电源开关是否在关断的位置上，调压电位器应在零位上，过电压保护整定拨盘开关设置在适当的位置上，一般为1.10~1.20倍测试电压。

（2）打开直流高压发生器上的电源，确保直流高压发生器接的是220V交流电源，仔细检查接线是否正确，同时也要检查高压放电杆的接线是否可靠。

（3）在打开直流高压发生器器上的电源前，要肯定直流高压发生器接的是220V交流电源，仔细检查接线是否正确，同时也要检查高压放电杆的接线是否可靠。

（4）在直流高压发生器的升降压过程要保持缓升缓降，平稳升压是延长直流高压发生器的使用寿命的主要要点之一。 （5）尽量避免过量程使用直流高压发生器，在每次试验结束后先把电位器回到零位，然后切断电源进行对被试品的放电。

（6）对大电容试品的放电应用ZS放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，到一定距离空气间隙开始游离放电，有嘶嘶声，当无声音时可用放电棒放电，后直接接上地线放电。

3.安全注意事项

（1）操作人员必须穿戴好个人防护用品，如绝缘手套、绝缘鞋等。

第 1 页 共 9 页 高压安全操作规程

第一章 总则

为确保高压电力设备的稳定运行和操作人员的人身安全，制定本高压安全操作规程，以规范高压设备的操作和维护，减少事故的发生与人员伤害。

第二章 高压设备的基本知识

1. 高压设备：指额定电压大于1000V的电力设备和线路。

2. 特种作业人员：指经过特种作业培训并取得相应特种作业资格证书的人员。

3. 操作人员：指高压设备运行、维护及事故处理等操作工作的人员。

第三章 高压设备的操作

1. 所有高压设备的操作人员必须经过专门的培训，了解相关操作程序、安全规范和应急处理方法，取得相关操作证书方可上岗。

2. 在操作高压设备之前，必须检查设备的电源，确认设备处于关闭状态，进行必要的绝缘操作。

3. 操作人员必须佩戴适合的个人防护装备，包括绝缘手套、绝缘靴、安全帽等，并按照规定的程序检查是否正常。

4. 在操作过程中，不得擅自调整设备的工作参数，必须按照操作手册中的操作要求进行。

5. 在操作高压设备时，必须注意设备的运行状态，如发现异常情况，应及时报告维修人员或主管，禁止擅自处理。 第 2 页 共 9 页 6. 严禁在设备内部进行操作或者触摸高压引线，若需要进行维修或故障排除，必须按照相关规定进行。

第四章 高压设备的维护与保养

1. 高压设备的维护和保养必须由专业维修人员进行，不得擅自进行操作。

2. 定期对高压设备进行巡检和维护，发现问题及时修复，确保设备的正常运行。

3. 定期对高压设备进行绝缘测试，确保设备的绝缘性能符合要求。

4. 对于使用寿命超过标准的高压设备，必须进行更换或升级，不得继续使用。

5. 高压设备的维护和保养记录必须详细记录，包括巡检情况、维修记录和更换记录等。

第五章 高压设备的安全措施

1. 在高压设备周围设置明显的安全标识，禁止未经授权人员进入。

2. 高压设备必须设置可靠的接地装置，确保设备的安全接地。

3. 高压设备必须设置过电压保护装置，防止设备的过电压损坏。
