LCD专业名词

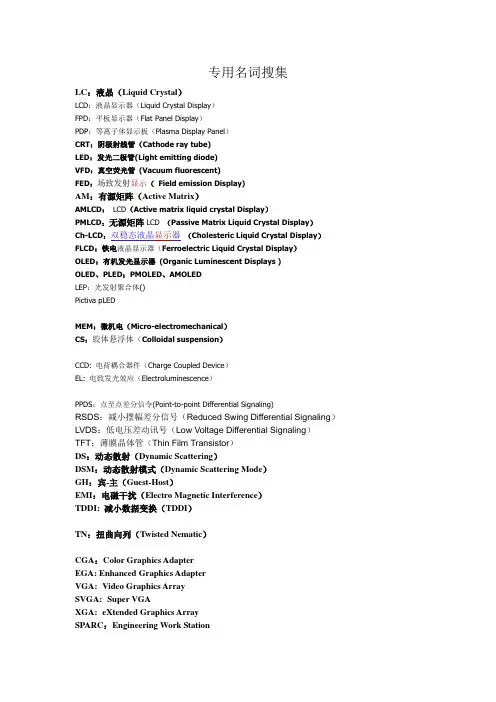

专用名词搜集

LC：液晶（Liquid Crystal）

LCD：液晶显示器（Liquid Crystal Display）

FPD：平板显示器（Flat Panel Display）

PDP：等离子体显示板（Plasma Display Panel）

CRT：阴极射线管（Cathode ray tube)

LED：发光二极管(Light emitting diode)

VFD：真空荧光管 (Vacuum fluorescent)

FED：场致发射显示（ Field emission Display)

AM：有源矩阵（Active Matrix）

AMLCD： LCD（Active matrix liquid crystal Display）

PMLCD：无源矩阵LCD （Passive Matrix Liquid Crystal Display）

Ch-LCD：双稳态液晶显示器 （Cholesteric Liquid Crystal Display）

FLCD：铁电液晶显示器（Ferroelectric Liquid Crystal Display）

OLED：有机发光显示器 (Organic Luminescent Displays )

OLED、PLED；PMOLED、AMOLED

LEP：光发射聚合体()

Pictiva pLED

MEM：微机电（Micro-electromechanical）

CS：胶体悬浮体（Colloidal suspension）

CCD: 电荷耦合器件（Charge Coupled Device）

EL: 电致发光效应（Electroluminescence）

PPDS：点至点差分信令(Point-to-point Differential Signaling)

RSDS：减小摆幅差分信号（Reduced Swing Differential Signaling）

LCD 名词解释：

Backlight ：背光。

Composite vide ：复合视频。

Component vide ：分量视频。

COB(Chip On Board) ：IC裸片通过绑定固定于印刷线路板上。

COF(Chip On Film) ：将IC封装于柔性线路板上。

COG(Chip On Glass) ：将IC封装于玻璃上。

CRT(Cathode Radial Tube) ：阴极射线管。

DPI(Dot Per Inch) ：点每英寸。

Duty ：占空比，高出点亮的阀值电压的部分在一个周期中所占的比率。

DVI(Digital Visual Interface) ：（VGA）数字接口。

ECB(Electrically Controlled Birefringence) ：电控双折射。

EL(Electro luminescence) ：电致发光。EL层由高分子量薄片构成。

FSTN(Formulated STN) ：薄膜补偿型STN,用于黑白显示。

HTN(High Twisted Nematic) ：高扭曲向列的显示类型。

IC(Integrate Circuit) ：集成电路。

Inverter ：逆变器。

ITO(Indium-Tin Oxide) ：氧化铟锡。

LCD(Liquid Crystal Display) ：液晶显示器。

LCM(Liquid Crystal Module) ： 液晶模块。

LED(Light Emitting Diode) ：发光二极管。

LVDS(Low Voltage Differential Signaling) ：低压差分信号。

NTSC(National Television Systems Committee) ：NTSC制式 ,全国电视系统委员会制式。

OSD(On Screen Display) ：在屏上显示。

PAL(Phase Alternating Line) ：PAL制式(逐行倒相制式)。

、液晶显示器基本常识

LCD基本常识

液晶显示是一种被动的显示，它不能发光，只能使用周围环境的光。它显示图案或字符只需很小能量。正因为低功耗和小型化使 LCD成为较佳的显示方式。液晶显示所用的液晶材料是一种兼有液态和固体双重性质的有机物，它的棒状结构在液晶盒内一般平行排列，但在电场作用下能改变其排列方向。 对于正性TN-LCD，当未加电压到电极时，LCD处于"OFF"态，光能透过LCD呈白态；当在电极上加上电压LCD处于"ON"态，液晶分子长轴方向沿电场方向排列，光不能透过LCD，呈黑态。有选择地在电极上施加电压，就可以显示出不同的图案。对于STN-LCD，液晶的扭曲角更大，所以对比度更好，视角更宽。STN-LCD是基于双折射原理进行显示，它的基色一般为黄绿色，字体蓝色，成为黄绿模。当使用紫色偏光片时，基色会变成灰色成为灰模。当使用带补偿膜的偏光片，基色会变成接近白色，此时STN成为黑白模即为FSTN,以上三种模式的偏光片转90°，即变成了蓝模，效果会更佳。

二、液晶显示器件的结构

下图是一个反射式TN型液晶显示器的结构图.

从图中可以看出,液晶显示器是一个由上下两片导电玻璃制成的液晶盒，盒内充有液晶，四周用密封材料-胶框（一般为环氧树脂）密封，盒的两个外侧贴有偏光片。 液晶盒中上下玻璃片之间的间隔，即通常所说的盒厚，一般为几个微米（人的准确性直径为几十微米）。上下玻璃片内侧，对应显示图形部分，镀有透明的氧化甸-氧化锡（简称ITO）导电薄膜，即显示电极。电极的作用主要是使外部电信号通过其加到液晶上去。 液晶盒中玻璃片内侧的整个显示区覆盖着一层定向层。定向层的作用是使液晶分子按特定的方向排列，这个定向层通常是一薄层高分子有机物，并经摩擦处理；也可以通过在玻璃表面以一定角度用真空蒸镀氧化硅薄膜来制备。 在TN型液晶显示器中充有正性向列型液晶。液晶分子的定向就是使长棒型的液晶分子平行于玻璃表面沿一个固定方向排列，分子长轴的方向沿着定向处理的方向。上下玻璃表面的定向方向是相互垂直的，这样，在垂直于玻璃片表面的方向，盒内液晶分子的取向逐渐扭曲，从上玻璃片到下玻璃片扭曲了90°（参见下图），这就是扭曲向列型液晶显示器名称的由来。

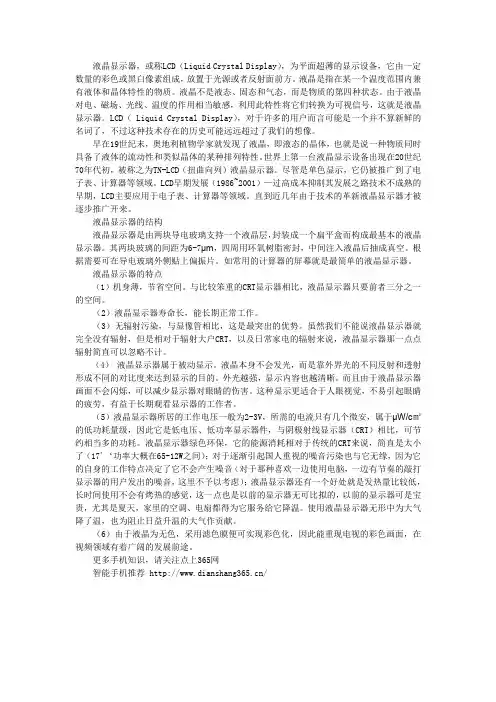

液晶显示器，或称LCD（Liquid Crystal Display），为平面超薄的显示设备，它由一定数量的彩色或黑白像素组成，放置于光源或者反射面前方。液晶是指在某一个温度范围内兼有液体和晶体特性的物质。液晶不是液态、固态和气态，而是物质的第四种状态。由于液晶对电、磁场、光线、温度的作用相当敏感，利用此特性将它们转换为可视信号，这就是液晶显示器。LCD（ Liquid Crystal Display），对于许多的用户而言可能是一个并不算新鲜的名词了，不过这种技术存在的历史可能远远超过了我们的想像。

早在19世纪末，奥地利植物学家就发现了液晶，即液态的晶体，也就是说一种物质同时具备了液体的流动性和类似晶体的某种排列特性。世界上第一台液晶显示设备出现在20世纪70年代初，被称之为TN-LCD（扭曲向列）液晶显示器。尽管是单色显示，它仍被推广到了电子表、计算器等领域。LCD早期发展（1986~2001）—过高成本抑制其发展之路技术不成熟的早期，LCD主要应用于电子表、计算器等领域。直到近几年由于技术的革新液晶显示器才被逐步推广开来。

液晶显示器的结构

液晶显示器是由两块导电玻璃支持一个液晶层，封装成一个扁平盒而构成最基本的液晶显示器。其两块玻璃的间距为6-7μm，四周用环氧树脂密封，中间注入液晶后抽成真空。根据需要可在导电玻璃外侧贴上偏振片。如常用的计算器的屏幕就是最简单的液晶显示器。

液晶显示器的特点

（1）机身薄，节省空间。与比较笨重的CRT显示器相比，液晶显示器只要前者三分之一的空间。

（2）液晶显示器寿命长，能长期正常工作。

（3）无辐射污染，与显像管相比，这是最突出的优势。虽然我们不能说液晶显示器就完全没有辐射，但是相对于辐射大户CRT，以及日常家电的辐射来说，液晶显示器那一点点辐射简直可以忽略不计。

（4） 液晶显示器属于被动显示。液晶本身不会发光，而是靠外界光的不同反射和透射形成不同的对比度来达到显示的目的。外光越强，显示内容也越清晰。而且由于液晶显示器画面不会闪烁，可以减少显示器对眼睛的伤害。这种显示更适合于人眼视觉，不易引起眼睛的疲劳，有益于长期观看显示器的工作者。
