详解振动盘的工作原理

振动盘的工作原理及振动盘的结构

一、振动盘的工作原理

振动盘是由具有经验的专业供应商专门设计制造的，不直接从事振动盘设计制造的行业，只需要了解它的基本结构与工作原理、订购方法及使用维护要领即可。要了解振动盘的工作原理，必须清楚地理解以下两个问题：

1、振动盘为什么能将工件连续地由料斗底部向上自动输送？

2、料斗底部工件的姿态方向是杂乱无章的，工件为什么能按规定的方向自动输送出来？

上述两个问题实际上就是振盘的两个基本功能，即自动送料功能和自动定向功能。下面来介绍振动盘如何实现这两个基本功能的，即振动盘的工作原理。

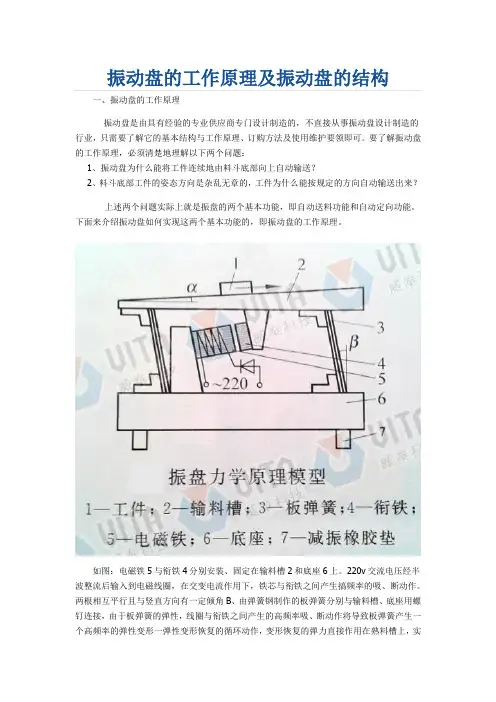

如图：电磁铁5与衔铁4分别安装、固定在输料槽2和底座6上。220v交流电压经半波整流后输入到电磁线圈，在交变电流作用下，铁芯与衔铁之间产生搞频率的吸、断动作。两根相互平行且与竖直方向有一定倾角B、由弹簧钢制作的板弹簧分别与输料槽、底座用螺钉连接，由于板弹簧的弹性，线圈与衔铁之间产生的高频率吸、断动作将导致板弹簧产生一个高频率的弹性变形一弹性变形恢复的循环动作，变形恢复的弹力直接作用在熟料槽上，实际上给输料槽一个高频的惯性作用力。由于输料槽具有倾斜的表面（与水平面方向成倾斜角a），在改惯性作用力的作用下，输料槽表面的工件沿斜面逐步向上移动。由于电磁铁的吸、断动作频率很高，所以工件在这种高频率的惯性作用力驱动下慢慢沿斜面向上移动，这就是振动盘的自动送料的工作原理。

二、振动盘的结构

上图所示的模型是一种简化的振动盘力学模型，实际的振动盘结构与上述力学模型是有区别的，实际震动盘的结构是带倒锥形或圆柱形料斗的结构。

1、带倒锥形料斗的振动盘：带倒锥形料斗的振动盘一般用于形状具有一定的复杂性，需要经过多次方向选择与调整才能将工件按需要的方向送出的场合，这样工件必须通过的路径就较长，所以倒锥形的料斗就是为了有效地加大工件的行走路径。这类振动盘使用的工件范围较宽，料斗直径一般为300-700mm，工件形状越复杂，料斗的直径也会越大。在某些特殊场合料斗的直径可达到1-2m。这种倒锥形料斗一般采用不锈钢板材制作，也可以用铸铝合金制作，由于定向轨道较长，供料充足，出料速度高，所以适合工件的高速送料。

振动盘的工作原理

振动盘是一种常见的工业设备，用于对物体进行定向输送、分拣或者定位。其工作原理可以简单描述为以下几个步骤：

1. 振动源：振动盘通过内部的振动源，如电磁驱动器或者电机，产生高频的振动力。

2. 弹簧支撑系统：振动盘通常由一组弹簧支撑，用于支撑和固定振动盘。弹簧支撑系统能够降低振动盘外部的震动传递，使振动效果更集中在盘面上。

3. 斜角度放置物料：在振动盘的盘面上，物料被放置在特定的位置或者定量灌输。通常盘面呈斜置角度，使物料能够按照定义的流向进行滑动。

4. 振动力作用：振动源产生的振动力通过振动盘传递到盘面，使物料在盘面上发生微小的振动或者滑动。

5. 滑动与分离：物料在振动力作用下，按照盘面上的斜向滑动。由于物料自身的特性和盘面上的摩擦力，物料之间相互之间发生摩擦与碰撞，分离出来。

6. 定向输送或分拣：振动盘提供的高频振动力能够对物料进行定向输送或者分拣。根据振动角度和频率的不同，可以实现对物料的分组、分离或者定量输送。

需要注意的是，振动盘的设计和工作原理是根据具体的应用需求而定的，各个制造商可能会有不同的设计和技术细节。但总体来说，振动盘通过振动力的作用，使物料在盘面上发生滑动、碰撞和分离，从而实现定向输送、分拣或者定位的功能。

振动盘的工作原理

振动盘是一种常见的振动设备，常用于物料输送、筛分和选别等工艺过程中。它的工作原理基于振动力的作用，通过产生振动将物料进行输送或分离。以下是振动盘的工作原理的详细描述。

1. 振动源：振动盘的核心部件是振动源，通常由电机和离心振动器组成。电机提供动力，并将其转化为旋转的振动力。这个振动力是由离心振动器产生的，通过旋转产生离心力，进而驱动振动盘的振动。

2. 振动传递：振动源产生的振动力通过传递系统传递到振动盘上。传递系统通常由弹性连接件（如橡胶弹簧）和传动装置组成，用于减缓振动力的传递并调节振动的频率和幅度。

3. 振动盘结构：振动盘通常由一个平台和一组振动器组成。平台上安装有物料输送槽或分离筛网，而振动器则固定在平台的底部。振动器将振动力传递给平台上的物料或筛网，以实现物料的输送或分离。

4. 动能转化：振动盘通过不断变换振动力的方向和幅度，将输入的机械动能转化为物料的动能。当振动盘处于振动状态时，物料受到振动力的作用，发生上下、左右或环形方向的移动，从而实现物料的输送或分离。

总体而言，振动盘的工作原理可以归纳为通过振动力产生物料的运动，实现物料的输送或分离。振动力通过振动源产生，并通过传递系统传递到振动盘上。振动盘上的物料受到振动力的作用，产生相应的运动，从而完成工艺过程中的目标。

振动盘的工作原理

振动盘是一种常用的物料输送设备，它通过振动的方式将物料从一个地方输送到另一个地方。它主要由振动马达、振动器、底座和输送槽等部件组成。振动盘的工作原理是通过振动马达产生的振动力，使得输送槽内的物料产生连续的跳跃运动，从而实现物料的输送。

振动盘的振动马达是其工作的关键部件之一。振动马达通过旋转产生离心力，而离心力又会使得振动器产生振动。振动器通过连接输送槽，将振动传递给输送槽内的物料，从而使得物料产生跳跃运动。这种跳跃运动可以有效地将物料从一个地方输送到另一个地方，实现物料的连续输送。

在振动盘的工作过程中，物料首先被装载到输送槽内。当振动盘启动时，振动马达开始产生振动力，使得输送槽内的物料产生跳跃运动。由于物料的惯性，它会在振动的作用下向前移动，从而实现输送的目的。同时，振动盘的输送槽通常会设计成一定的角度，这样可以进一步促进物料的输送。

振动盘的工作原理非常简单，但却非常有效。它可以广泛应用于颗粒状、块状和粉状物料的输送，如食品加工、化工、矿山、建材等行业。由于其结构简单、运行可靠、维护方便等优点，振动盘在工业生产中得到了广泛的应用。

总的来说，振动盘的工作原理是通过振动马达产生的振动力，使得输送槽内的物料产生跳跃运动，从而实现物料的输送。它在工业生产中发挥着重要的作用，为物料输送提供了一种高效、可靠的解决方案。
