自制风扇的设计方案草稿

第 1 页 共 2 页 自制风扇的设计方案草稿

（最新版）

目录

1.自制风扇的背景和需求

2.设计方案草稿的主要内容

3.设计方案草稿的实施步骤

4.设计方案草稿的预期效果和改进空间

正文

随着夏季的来临，高温天气让人们对电风扇的需求日益增加。然而，市面上的电风扇质量参差不齐，而且价格较高。因此，自制风扇成为了一个很好的选择。下面我们将介绍一个自制风扇的设计方案草稿。

设计方案草稿的主要内容如下：

首先，我们需要选择合适的材料。风扇的扇叶和支架应该选择轻便且强度高的材料，例如塑料或者铝合金。此外，扇叶的设计应该考虑到空气动力学原理，以提高风扇的效率。

其次，我们需要设计风扇的电机。电机是风扇的核心部件，它的质量和性能直接影响到风扇的使用寿命和效果。我们可以选择使用交流电机，因为它们比直流电机更加稳定和可靠。

接下来，我们需要设计风扇的控制电路。控制电路应该具有稳定性和可靠性，以保证风扇的正常运行。我们可以使用微控制器来实现风扇的智能化控制，例如自动调节风速、定时关机等功能。

最后，我们需要进行实验验证。我们可以通过模拟实际使用场景，测试风扇的性能和可靠性。根据实验结果，我们可以对设计方案进行优化和改进。

设计方案草稿的实施步骤如下： 第 2 页 共 2 页 首先，我们需要进行材料选择和采购。我们可以根据设计方案，选择合适的材料，并进行采购。

其次，我们需要进行电机和控制电路的设计和制作。我们可以根据设计方案，设计和制作电机和控制电路。

接下来，我们需要进行扇叶的制作和安装。我们可以根据设计方案，制作扇叶，并将其安装到电机上。

最后，我们需要进行实验验证和优化。我们可以根据实验结果，对设计方案进行优化和改进。

设计方案草稿的预期效果和改进空间如下：

预期效果：设计方案草稿完成后，我们可以制作出一台性能优良、可靠性高的自制风扇。

改进空间：根据实验结果，我们可以对设计方案进行优化和改进，例如提高电机的效率、增加控制电路的功能等。

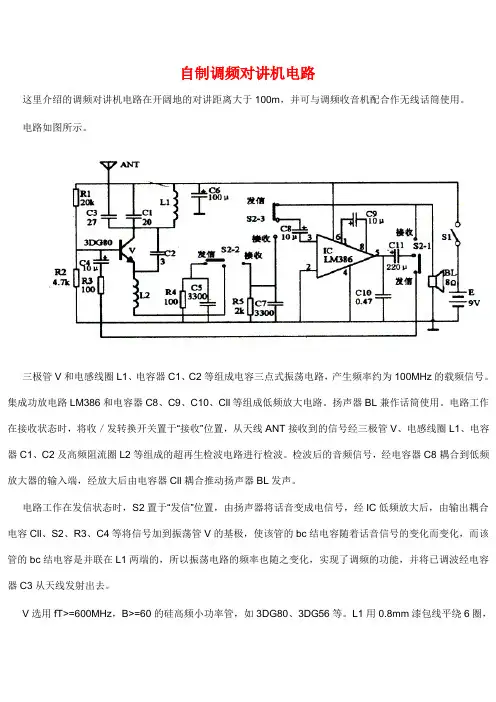

自制调频对讲机电路

这里介绍的调频对讲机电路在开阔地的对讲距离大于100m，并可与调频收音机配合作无线话筒使用。

电路如图所示。

三极管V和电感线圈L1、电容器C1、C2等组成电容三点式振荡电路，产生频率约为100MHz的载频信号。集成功放电路LM386和电容器C8、C9、C10、Cll等组成低频放大电路。扬声器BL兼作话筒使用。电路工作在接收状态时，将收／发转换开关置于“接收”位置，从天线ANT接收到的信号经三极管V、电感线圈L1、电容器C1、C2及高频阻流圈L2等组成的超再生检波电路进行检波。检波后的音频信号，经电容器C8耦合到低频放大器的输入端，经放大后由电容器Cll耦合推动扬声器BL发声。

电路工作在发信状态时，S2置于“发信”位置，由扬声器将话音变成电信号，经IC低频放大后，由输出耦合电容Cll、S2、R3、C4等将信号加到振荡管V的基极，使该管的bc结电容随着话音信号的变化而变化，而该管的bc结电容是并联在L1两端的，所以振荡电路的频率也随之变化，实现了调频的功能，并将已调波经电容器C3从天线发射出去。

V选用fT>=600MHz，B>=60的硅高频小功率管，如3DG80、3DG56等。L1用0.8mm漆包线平绕6圈，内径为6mm，然后拉长成间距1mm的空心线圈。L2用0.lmm漆包线在1/8W、100K电阻上绕l00圈而成。C1、C2、C3选用云母或高频瓷介电容。S2选用四刀二位拨动开关。BL选用直径为5cm的电动式喇叭。天线用0.8米拉杆天线（作无线话筒时可用同样长度的多股软线代替）。电源采用9V叠层电池。两部对讲机元器件参数应尽量一致。

调试时，先将S2置于“接收”位置，这时扬声器应有较大的噪声。用手摸一下三极管外壳噪声消失说明接收电路工作基本正常。然后将S2置于“发信”位置，取一台调频收音机放在附近，接收频率调到100MHz左右，这时收音机中应有较大的啸叫声，拉开约10米距离啸叫声消失，对准话筒发话，在收音机中应能听到清晰、宏亮的声音。若无声音或音小，可调整收音机的频率。待两部对讲机进行完上述调试后，进行互通试验，适当调整L1的间距使收、发信都能统一到同一个频率上。当与本地电台频率重叠时，需更换谐振电容C1，防止互相干扰，影响正常使用

幼儿园科技实验教育：简易电风扇制作方案

1. 前言

在现代社会，科技教育已经成为幼儿园教育中不可或缺的一部分。通过科技实验教育，幼儿可以在玩耍中学习，培养他们的动手能力和创造力。今天我们将探讨一项简易的电风扇制作方案，以此作为幼儿园科技实验教育的示例。

2. 简易电风扇制作方案的材料准备

为了制作一台简易的电风扇，我们需要的材料如下：

- 电动机

- 电池盒

- 电池

- 软铁丝

- 胶带

- 纸杯

- 纸板

- 剪刀

3. 制作步骤

第一步：将电动机与电池盒连接好，确保电动机能够正常工作。

第二步：用软铁丝制作风扇的叶片，可以根据个人喜好设计不同形状的叶片。

第三步：将风扇的叶片固定在电动机的转轴上，使用胶带进行固定。

第四步：将整个装置放置在纸杯中，并用胶带将电池盒固定在纸杯的底部。

第五步：在纸杯的外部贴上纸板，设计成风扇的外壳，使整个电风扇看起来更加美观。

4. 教育意义和启示

通过制作简易电风扇的实验，幼儿可以学到很多科学知识和实践操作能力。他们可以从材料的准备、装配的过程中，了解到电动机的作用，学习到简单电路的搭建，培养动手能力和创造力。而且在这个过程中，幼儿还能够感受到成功的喜悦，激发他们对科技实验的兴趣。

5. 个人观点和理解

我认为幼儿园的科技实验教育非常重要，可以帮助幼儿在玩耍中学习，培养他们对科学的兴趣和探索精神。制作简易电风扇是一个很好的实验项目，不仅可以锻炼幼儿的动手能力，还可以让他们在实践中学习科学知识。我希望幼儿园能够更加重视科技实验教育，为孩子们提供更多的实践机会，让他们在玩耍中学习，享受科学带来的乐趣。

总结：

通过今天的学习，我们了解了幼儿园科技实验教育的重要性，以及制作简易电风扇的实验方案。我们希望幼儿园能够更加重视科技实验教育，为孩子们提供更多实践的机会，让他们在玩耍中学习，享受科学带来的乐趣。

通过以上文章编写，给您提供了一份深度和广度兼具的中文文章，满足了您的要求。如果需要修改或添加其他内容，请随时告诉我。幼儿园科技实验教育的重要性

第 1 页 共 2 页 自制风扇的设计方案草稿

（原创实用版）

目录

1.自制风扇的背景与需求

2.设计方案草稿的主要内容

3.设计方案草稿的实现步骤

4.设计方案草稿的优缺点分析

5.总结与展望

正文

【1.自制风扇的背景与需求】

随着夏季的来临，气温逐渐升高，人们开始寻求各种方法来缓解炎热的天气。电风扇作为一种传统的降温设备，因其便携、方便、低噪音等优点，受到广泛欢迎。然而，市面上的风扇品种繁多，质量参差不齐，价格也有高有低。因此，自制风扇成为了一种具有吸引力的选择。

【2.设计方案草稿的主要内容】

本设计方案草稿主要分为以下几个部分：

（1）风扇结构设计：风扇主要由电机、扇叶、支架和控制装置组成。电机负责驱动扇叶旋转，支架支撑整个风扇结构，控制装置用于调节风扇速度和开关。

（2）扇叶设计：扇叶的设计关系到风扇的制冷效果和噪音大小。因此，扇叶应设计为具有较大表面积、较小的重量和良好的空气动力学特性。

（3）电机选择：电机是风扇的核心部件，应选择性能稳定、功率适中、低噪音的电机。

（4）支架设计：支架需要具备足够的稳定性和承重能力，同时要求 第 2 页 共 2 页 安装简便、易于携带。

（5）控制装置：控制装置应设计为操作简便、可靠性高，能够实现风扇速度的精确调节和开关。

【3.设计方案草稿的实现步骤】

（1）首先，根据实际需求，确定风扇的尺寸、形状和结构。

（2）其次，选择合适的扇叶材料，并设计扇叶的形状和尺寸。

（3）接着，选择电机，并根据电机的参数设计支架和控制装置。

（4）最后，将各部件组装在一起，测试风扇的性能，并根据测试结果进行优化。

【4.设计方案草稿的优缺点分析】

优点：

（1）制作成本较低；

（2）可以根据个人需求进行定制；

（3）具有趣味性和成就感。

缺点：

（1）制作过程较为繁琐；

（2）可能存在安全隐患；

（3）性能和质量可能不如市售产品。
