跳频通信原理

跳频扩频的原理和应用

1. 跳频扩频的原理

跳频扩频（Frequency Hopping Spread Spectrum）是一种通过在通信中不断改变载波频率来实现抗干扰和安全性的技术。它主要通过以下原理来实现：

1. 频率跳变：跳频扩频系统在通信过程中会周期性地改变使用的载波频率。频率跳变可以将信号在不同频率上进行传输，以减少信号在特定频率上的干扰。

2. 扩频技术：跳频扩频系统还会使用扩频技术，将原始信号进行扩频。扩频技术会在发送端对原始信号进行调制，将其扩展到较宽的频带上。接收端会利用和发送端相同的扩频码对信号进行解码，还原出原始信号。

3. 码片序列：扩频技术中使用的扩频码片序列是跳频扩频系统中的核心要素。这些码片序列在发送端与接收端之间必须保持同步。扩频码片序列的特点是具有良好的相关性，使得接收端可以通过将收到的信号与预期的码片序列进行比较，从而检测出有效的信号。

跳频扩频技术的原理在一定程度上提高了系统的抗干扰能力和安全性，常用于无线通信、军事通信、无线局域网等领域。

2. 跳频扩频的应用

跳频扩频技术在现代通信领域得到广泛应用，以下是几个常见的应用场景：

2.1 无线局域网（WLAN）

跳频扩频技术在无线局域网中使用，可以提供更可靠、稳定的数据传输。由于跳频扩频技术能够在不同的频率上进行传输，可以避免单一频率上的干扰，从而提高无线网络的抗干扰能力和传输质量。

2.2 蓝牙技术

蓝牙技术中的传输方式就是基于跳频扩频技术的。蓝牙设备会在跳频序列中选择一段频率范围，然后进行频率跳变进行数据传输。这种方式不仅提高了蓝牙设备之间的通信质量，也增强了蓝牙设备的抗干扰能力。 2.3 军事通信

由于跳频扩频技术能够有效抵御敌人的频率干扰和窃听，因此在军事通信中得到广泛应用。军方可以利用跳频扩频技术提供安全可靠的通信，保障敏感信息的传输。

2.4 移动通信

跳频扩频技术在移动通信中也有广泛的应用，尤其是在CDMA（Code Division

跳频算法的基本原理和应用

一、跳频算法的概述

跳频算法是一种在无线通信中广泛应用的技术，通过在一定范围内随机或按照特定序列改变通信频率，从而增强通信系统的安全性和抗干扰能力。本文将介绍跳频算法的基本原理和应用。

二、跳频算法的基本原理

跳频算法是通过跳频序列来改变通信频率，其基本原理如下：

1. 频率跳变：在跳频通信系统中，发送和接收信号的频率会按照跳频序列进行跳变。

2. 频率选择器：跳频通信系统会使用一种特定的频率选择器来选择信号的频率。

3. 窄带信号和宽带信号：跳频通信系统中的窄带信号会在较短的时间内在频谱上进行跳变，而宽带信号则会在较长的时间内进行跳变。

4. 同步：跳频通信系统中，发送方和接收方需要保持同步，以便正确接收到跳频序列。

三、跳频算法的应用场景

跳频算法在许多领域中得到了广泛的应用，以下是一些常见的应用场景：

1. 无线通信系统

跳频算法在无线通信系统中起到了很重要的作用，它可以提高通信系统的安全性和抗干扰能力。跳频通信系统能够减少单个频率上的干扰，并且跳频序列的随机性可以增加系统的安全性。

2. 雷达通信系统

在雷达通信系统中，跳频算法能够提供更高的隐蔽性和抗干扰性能。通过频率的跳变，雷达系统可以减少被敌方干扰的概率，提高系统的可靠性。

3. 蓝牙通信技术

蓝牙通信技术是一种短距离无线通信技术，跳频算法被广泛应用于蓝牙通信中。跳频技术可以减少蓝牙通信的干扰，并且提高通信的可靠性和稳定性。 4. 军事通信系统

在军事通信系统中，跳频算法被广泛应用于军事通信设备中。跳频通信系统可以提供更高的抗干扰能力和抗干扰性能，保障军事通信的安全性和可靠性。

四、跳频算法的优势与不足

跳频算法具有以下优势和不足：

1. 优势

• 提高系统的安全性：跳频算法可以增加通信系统的安全性，防止被恶意干扰和攻击。

• 提高抗干扰能力：跳频算法可以减少单一频率上的干扰，提高系统的抗干扰能力。

• 提高系统的可靠性：跳频算法可以提高通信系统的可靠性，减少通信中断和数据丢失的概率。

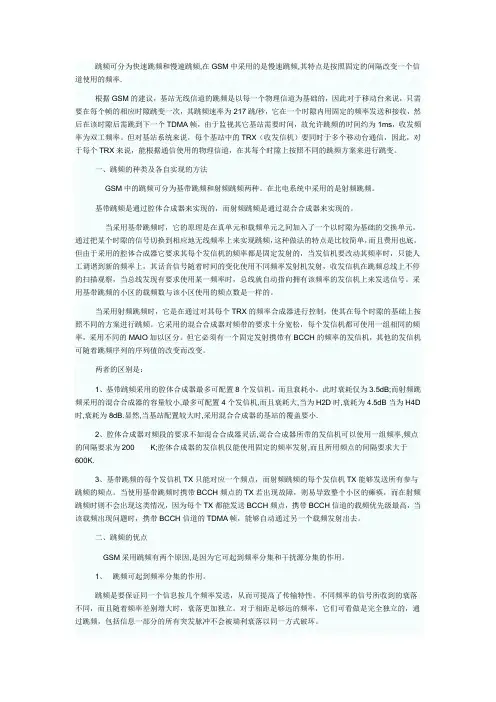

跳频可分为快速跳频和慢速跳频,在GSM中采用的是慢速跳频,其特点是按照固定的间隔改变一个信道使用的频率.

根据GSM的建议，基站无线信道的跳频是以每一个物理信道为基础的，因此对于移动台来说，只需要在每个帧的相应时隙跳变一次，其跳频速率为217跳/秒，它在一个时隙内用固定的频率发送和接收，然后在该时隙后需跳到下一个TDMA帧，由于监视其它基站需要时间，故允许跳频的时间约为1ms，收发频率为双工频率。但对基站系统来说，每个基站中的TRX（收发信机）要同时于多个移动台通信，因此，对于每个TRX来说，能根据通信使用的物理信道，在其每个时隙上按照不同的跳频方案来进行跳变。

一、跳频的种类及各自实现的方法

GSM中的跳频可分为基带跳频和射频跳频两种。在北电系统中采用的是射频跳频。

基带跳频是通过腔体合成器来实现的，而射频跳频是通过混合合成器来实现的。

当采用基带跳频时，它的原理是在真单元和载频单元之间加入了一个以时隙为基础的交换单元，通过把某个时隙的信号切换到相应地无线频率上来实现跳频，这种做法的特点是比较简单，而且费用也底。但由于采用的腔体合成器它要求其每个发信机的频率都是固定发射的，当发信机要改动其频率时，只能人工调谐到新的频率上，其话音信号随着时间的变化使用不同频率发射机发射，收发信机在跳频总线上不停的扫描观察，当总线发现有要求使用某一频率时，总线就自动指向拥有该频率的发信机上来发送信号。采用基带跳频的小区的载频数与该小区使用的频点数是一样的。

当采用射频跳频时，它是在通过对其每个TRX的频率合成器进行控制，使其在每个时隙的基础上按照不同的方案进行跳频。它采用的混合合成器对频带的要求十分宽松，每个发信机都可使用一组相同的频率，采用不同的MAIO加以区分。但它必须有一个固定发射携带有BCCH的频率的发信机，其他的发信机可随着跳频序列的序列值的改变而改变。

两者的区别是：

1、基带跳频采用的腔体合成器最多可配置8个发信机，而且衰耗小，此时衰耗仅为3.5dB;而射频跳频采用的混合合成器的容量较小,最多可配置4个发信机,而且衰耗大,当为H2D时,衰耗为4.5dB当为H4D时,衰耗为8dB.显然,当基站配置较大时,采用混合合成器的基站的覆盖要小.

第1篇

一、实验目的

1. 了解跳频通信系统的基本原理和特点。

2. 掌握跳频通信系统测试方法及步骤。

3. 分析跳频通信系统的性能指标，评估系统性能。

二、实验原理

跳频通信系统是一种利用频率跳变技术实现信息传输的通信方式。其基本原理是在通信过程中，发送端和接收端在预设的跳频序列上按一定规律跳变频率，从而实现信号的传输。跳频通信系统具有抗干扰能力强、保密性好、频谱利用率高等优点。

三、实验装置

1. 跳频通信实验平台：包括跳频发射机、跳频接收机、频率合成器、示波器、计算机等。

2. 实验软件：跳频通信实验软件。

四、实验内容

1. 跳频通信系统基本参数设置：设置跳频频率、跳频速率、跳频序列等参数。

2. 跳频发射机与跳频接收机连接：将跳频发射机与跳频接收机通过射频同轴电缆连接。

3. 跳频通信系统测试：在跳频通信实验平台上进行跳频通信测试，包括以下内容：

（1）测试跳频通信系统的频率跳变特性：观察跳频发射机与跳频接收机输出信号的频率变化情况，确保频率跳变符合预设要求。

（2）测试跳频通信系统的误码率：通过增加干扰信号，观察跳频通信系统的误码率变化，评估系统抗干扰能力。

（3）测试跳频通信系统的传输速率：观察跳频通信系统的传输速率，确保传输速率满足实际需求。

4. 数据分析：对测试数据进行整理和分析，评估跳频通信系统的性能指标。

五、实验步骤 1. 连接跳频通信实验平台，设置跳频通信系统基本参数。

2. 将跳频发射机与跳频接收机通过射频同轴电缆连接。

3. 打开跳频通信实验软件，进行跳频通信测试。

4. 观察跳频通信系统的频率跳变特性，确保频率跳变符合预设要求。

5. 通过增加干扰信号，观察跳频通信系统的误码率变化，评估系统抗干扰能力。

6. 观察跳频通信系统的传输速率，确保传输速率满足实际需求。

7. 对测试数据进行整理和分析，评估跳频通信系统的性能指标。

六、实验结果与分析
