三位四通阀的原理

四通阀工作原理

四通阀是一种常用的流体控制装置，用于控制流体在不同管道之间的流动方向。它通常由阀体、阀芯和密封装置组成。四通阀的工作原理是通过旋转阀芯来改变流体的流向。

工作原理如下：

1. 初始状态：四通阀处于关闭状态，阀芯与阀座密切贴合，阻挠流体流动。此时，四个管道的流体无法互相流通。

2. 流体流向变化：当需要改变流体的流向时，通过旋转阀芯来实现。旋转阀芯使得其中两个管道与此外两个管道连接，从而改变了流体的流向。

3. 开启状态：当阀芯旋转到位后，与阀座之间形成通道，允许流体流动。此时，四通阀处于开启状态，流体可以在不同管道之间自由流通。

4. 密封性能：四通阀的密封性能对于防止泄漏至关重要。阀芯与阀座之间的密封装置通常采用橡胶垫圈或者金属密封圈，确保阀门在关闭状态下具有良好的密封性能。

5. 控制方式：四通阀可以手动控制或者通过电动装置、气动装置等实现自动控制。手动控制时，通过旋转阀芯的手柄来改变流体流向；自动控制时，通过外部信号控制电动装置或者气动装置来实现阀芯的旋转。

四通阀的应用范围广泛，常见于工业管道、暖通空调系统、液压系统等领域。它可以根据实际需要，通过改变阀芯的旋转角度来实现不同的流体流向控制，具有灵便性和可靠性。

需要注意的是，在安装和维护四通阀时，应遵循相关的操作规程，确保阀门正常工作。同时，定期检查阀门的密封性能，如发现泄漏或者损坏，及时更换密封件，以确保阀门的可靠性和安全性。 总结起来，四通阀通过旋转阀芯来改变流体的流向，具有灵便性和可靠性。它在流体控制中起着重要的作用，广泛应用于各个领域。在使用和维护过程中，应注意保持阀门的密封性能，确保阀门的正常工作。

四通阀工作原理

四通阀，也称为四通换向阀，是一种常用的液压控制元件，用于控制液压系统中液体的流向。它具有简单、可靠、操作灵活等特点，在工业自动化控制系统中得到广泛应用。本文将详细介绍四通阀的工作原理。

一、四通阀的结构

四通阀由阀体、阀芯、弹簧、密封圈等部件组成。阀体上有四个通道，分别为A、B、P和T。A和B是两个工作通道，P是油液进口通道，T是油液排放通道。阀芯上有两个工作孔，分别与A和B通道相连。

二、四通阀的工作原理

四通阀的工作原理可以分为两种情况，即阀芯在中位和工作位的工作原理。

1. 阀芯在中位的工作原理

当阀芯处于中位时，P通道与A和B通道被阻隔开，A和B通道与T通道相连。此时，液压油从P通道流入T通道，实现液体的排放。

2. 阀芯在工作位的工作原理

当阀芯被推动到工作位时，P通道与A或B通道相连，而T通道与另一个通道相连。假设阀芯与A通道相连，液压油从P通道流入A通道，而B通道与T通道相连，实现液体的进入。

三、四通阀的工作过程

四通阀的工作过程可以分为两个阶段，即切换阶段和保持阶段。

1. 切换阶段 切换阶段是指阀芯从中位切换到工作位的过程。当控制信号作用于四通阀时，阀芯受到推力，从中位移动到工作位。在这个过程中，液压油从P通道流入A或B通道，而另一个通道与T通道相连。当阀芯到达工作位时，切换阶段结束。

2. 保持阶段

保持阶段是指阀芯在工作位保持稳定的过程。在这个阶段，阀芯的位置不再改变，液压油从P通道流入A或B通道，而另一个通道与T通道相连。这样，液体就可以根据阀芯的位置在A和B通道之间进行切换，实现液压系统的流向控制。

四、四通阀的应用领域

四通阀广泛应用于液压系统中，特别是需要改变液体流向的场合。以下是四通阀的一些应用领域：

1. 工程机械：四通阀用于控制液压缸的伸缩和收缩，实现机械的动作。

2. 汽车工业：四通阀用于控制汽车的转向系统，实现转向的灵活性。

3. 冶金行业：四通阀用于冶金设备中的液压系统，控制液体的流向和压力。

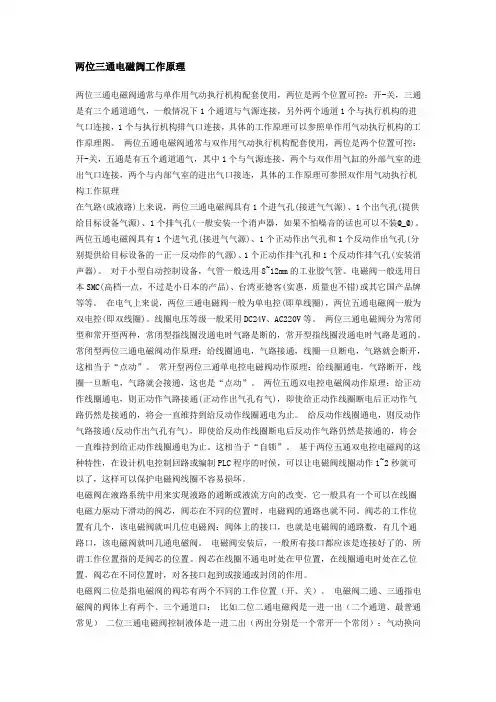

两位三通电磁阀工作原理

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。 两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理

在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。 对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。 在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。 两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。 常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。 两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。 给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。 基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

1 1 再谈防喷器远程控制台三位四通转阀手柄位置问题

张桂林 郝荣明 韩兴伟 陈志宁

摘要：为正确操作和合理使用防喷器，确保防喷器工作可靠和关井封井安全，以防喷器控制装置三位四通转阀手柄位置分析一文为例，进一步论证了正常钻井中手柄位置问题。通过液压控制原理分析并查阅文献资料，认为文章的观点值得商榷，国外标准在该方面也存在问题。指出了正常钻井中防喷器与液动阀三位四通转阀手柄的合理位置为中位，位于开位和关位都存在井控安全隐患。

关键词：防喷器远程控制台 三位四通阀 手柄位置

《石油矿场机械》2013年第42卷第二期发表了《防喷器控制装置三位四通转阀手柄位置分析》一文[1]。笔者研读之余，认为该文的观点还需商榷。可以说，井控设备是保证井控安全必备的设备，对其有效保护和正确控制，是确保井控安全的重中之重。要实现正确开关井操作与控制，最核心的问题就是要有足够的液压油压力和油量。在确保防喷器处于正确位置后，应采取有利于保持压力、保存油量的措施，尽最大可能保护液控管线与防喷器。现对该文进行分析并提出建议，不足之处请原文作者和读者批评指正。

1 对原文的分析

研读原文，认为对防喷器控制装置及其三位四通转阀工作原理介绍很清楚，对国内外井控规范的说明客观实际，对参考文献分析很到位。出于原文作者的观点，对转阀的位置分析和文章结论部分需要讨论和商榷。特别是转阀置于中位时的四方面弊端和结论第一部分，难以得到认可，现进行如下分析。

1.1 关于防喷器控制原理

原文对防喷器原理进行了分析，很透彻也很正确。实际上，最核心的元件是三位四通转阀。该阀是一种设计非常科学的控制装置，在液压控制机械中广泛使用。如在大型吊车等液压起重机械中，三位四通阀采用“O”形机能，通过控制操作杆的前、中、后不同位置，实现重物的起升（或起重臂的伸出）、下放（或起重臂的回缩）和悬停（锁定状态），待命位置为中位；在地面防喷器控制装置中，三位四通转阀也采用“O”形机能，手柄三个位置控制四个油口的连通与截止，实现防喷器的开关和锁定。这种转阀，手柄在中位能够保持被控制对象的锁定状态，因此合理待命位置应为中位。
