电力电缆施工方案

一、工程概况

地点： XXXXXXX有限责任公司

二、施工前准备工作及必备条件

1、施工人员安排:

项目经理 1人

电 工 5人

辅 助 工 10人

2、技术准备

2·1认真熟识、审核施工图纸，领会设计意图，严格按照图纸要求进行电缆敷设；

2·2电缆必须报经监理进行严格的检验，合格后方可施工；

2·3针对工程情况，对施工班组进行技术交底；

2·4根据工程实际情况划分施工流水段，并以此为依据确定劳动力及材料需用量及施工人数；

3、施工人员必须具备的条件

3·1根据工程的实际需要培训操作工人，特殊工种操作人员必须持证上岗。

3·2熟悉施工图纸及施工现场环境。

3·3对电缆知识应相当了解,具有敷设电缆的施工经验。

4、机械、工具准备

4·1电缆敷设机、电缆支架及电缆轴、电缆滚轮、吊链、滑轮、尼龙绳、钢丝绳； 4·2皮尺、钢锯、气焊工具、电工工具；

4·3对讲机、绝缘摇表、万用表。

5、劳动力准备

5·1劳动力实行专业组织，按不同施工部位来划分作业班组，提高操作的熟练程度和劳动生关率，以确保工程施工质量和施工进度。

5·2根据本工程阶段施工重点，相应调配劳动力，实行动态管理。

5·3各施工人员必须接受建筑施工安全教育，经考试合格后方可上岗作业、未经建筑施工安全生产教育或考试不合格者，严禁上岗作业。

5·4每日上班前，班组负责人必须集所辖全体人员，针对当天任务，结合安全技术交底内容和作业环境、设施、设备状况、本队人员技术素质、安全意识、自我保护意识以及思想状态，有针对性地进行班前安全活动交底，提出具体注意事项并跟踪落实，做好活动记录。

5·5严格按劳务用工政策法规进行施工用工管理。

工程综述

1．1 编写依据

本施工组织设计编写依据如下：

（1）工程电缆施工图

（2）工程施工组织设计

1．2 工程概况

开发区开源大道。

35kV电缆敷设2100米，其中从变电站至开源大道与茂源路十字路口东北侧沿区管委会电缆沟敷设1020米，在沿茂源路北侧绿化带直埋敷设至振兴路，在沿振兴路东侧绿化带直埋至37#电缆终端塔，直埋电缆长度1045米，过振兴路顶管敷设，电缆上35米（详见电缆走径图）。

由于本次工程的施工地点位于开发区内，车流量较大，只能对道路采用半封闭式施工。

基槽开挖前须熟悉施工图纸、掌握各种管线的具体位置和走向，开挖过程派专人监控，保护原有地下及地上管线，确保工程施工顺利进行。

1．3 综合管线施工

1.3.1管沟施工： 1）线路测量及放线

按施工图及业主提供的基准点、基准线、基准标高，从开始端用标杆，向前方逐渐定位，使其与路基距离符合要求，用线固定于两标尺之间，以放好的线为中心，按技术文件要求电缆沟宽度画出施工线。

2）沟槽开挖

设计要求综合管线埋地深度大于0.7m，开挖土量较少，采用人工开挖方法。开挖时，一般以1: 0.2的坡度下挖。坑深检查以直尺及拉线方式，应使沟宽度及深度符合要求并平直。挖出的土应放于沟旁，但不应使土掉入沟内。

1.3.2 PVC管敷设

PVC管采用粘结接口。粘结前，先将管接口处擦干净，如果管道内有水，要采取措施清除积水，或挡住来水，再清洁和擦干表面。

1.3.4管沟回填

综合管坑回填采用中粗砂回填。为确保其密实度，在施工中应严格按照规范、设计图规定做好以下工作：

a .认真选择回填材料，做好材料的送检工作；检验合格后，按照试验结果根据回填要求，合理的确定回填材料的密实度指标，从而选择回填材料的最优含水量而回填进行施工。

1.4 电缆敷设方案

1.4.1电缆敷设工艺流程图如下：

1.4.2电缆进场检查验收：

电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。

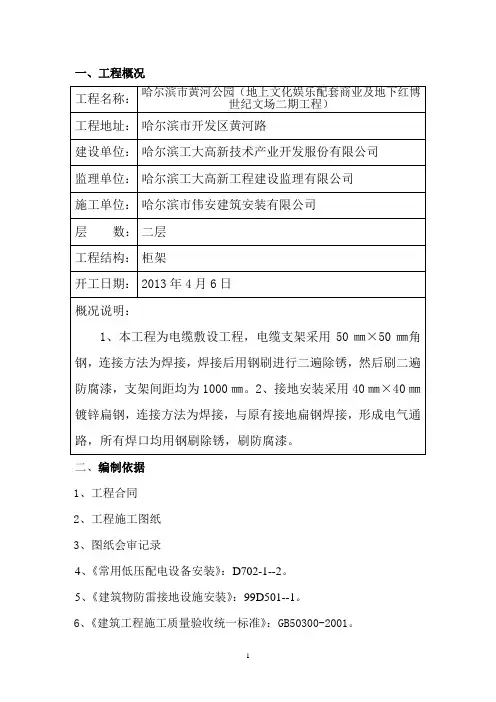

1 一、工程概况

工程名称： 哈尔滨市黄河公园（地上文化娱乐配套商业及地下红博世纪文场二期工程）

工程地址： 哈尔滨市开发区黄河路

建设单位： 哈尔滨工大高新技术产业开发服份有限公司

监理单位： 哈尔滨工大高新工程建设监理有限公司

施工单位： 哈尔滨市伟安建筑安装有限公司

层 数： 二层

工程结构： 柜架

开工日期： 2013年4月6日

概况说明：

1、本工程为电缆敷设工程，电缆支架采用50㎜×50㎜角钢，连接方法为焊接，焊接后用钢刷进行二遍除锈，然后刷二遍防腐漆，支架间距均为1000㎜。2、接地安装采用40㎜×40㎜镀锌扁钢，连接方法为焊接，与原有接地扁钢焊接，形成电气通路，所有焊口均用钢刷除锈，刷防腐漆。

二、编制依据

1、工程合同

2、工程施工图纸

3、图纸会审记录

4、《常用低压配电设备安装》：D702-1--2。

5、《建筑物防雷接地设施安装》：99D501--1。

6、《建筑工程施工质量验收统一标准》：GB50300-2001。 2 二、施工前准备工作及必备条件

1、组织机构人员:

项目经理：付京伟

技术负责：付京安

质 检 员：蒋喜满

安 全 员：付佐仪

电气工长：孙士英

2、认真熟识、审核施工图纸，领会设计意图，严格按照图纸要求进行电缆敷设；

2·1电缆必须报经监理进行严格的检验，合格后方可施工；

2·2针对工程情况，对施工班组进行技术交底；

2·3根据工程实际情况划分施工流水段，并以此为依据确定劳动力及材料需用量及施工人数；

3、施工人员必须具备的条件

3·1根据工程的实际需要培训操作工人，特殊工种操作人员必须持证上岗。

3·2熟悉施工图纸及施工现场环境。

3·3对电缆知识应相当了解,具有敷设电缆的施工经验。

4、机械、工具准备

4·1电缆敷设机、电缆支架及电缆轴、电缆滚轮、吊链、滑轮、尼龙绳、钢丝绳；

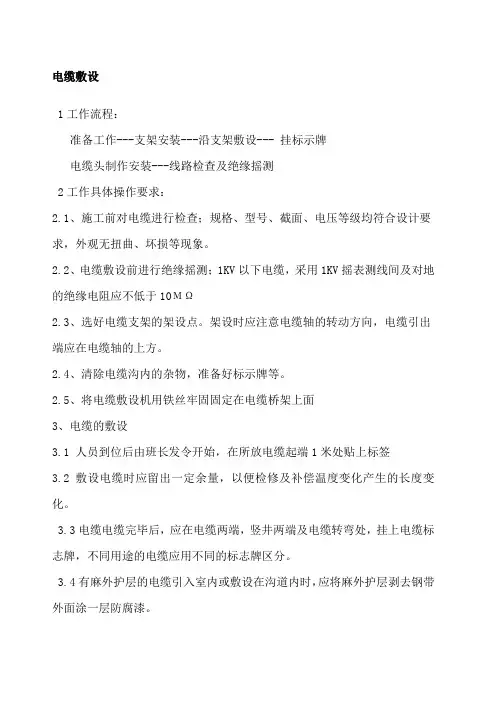

电缆敷设

1工作流程：

准备工作---支架安装---沿支架敷设--- 挂标示牌

电缆头制作安装---线路检查及绝缘摇测

2工作具体操作要求：

2.1、施工前对电缆进行检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。

2.2、电缆敷设前进行绝缘摇测；1KV以下电缆，采用1KV摇表测线间及对地的绝缘电阻应不低于10ΜΩ

2.3、选好电缆支架的架设点。架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。

2.4、清除电缆沟内的杂物，准备好标示牌等。

2.5、将电缆敷设机用铁丝牢固固定在电缆桥架上面

3、电缆的敷设

3.1 人员到位后由班长发令开始，在所放电缆起端1米处贴上标签

3.2 敷设电缆时应留出一定余量，以便检修及补偿温度变化产生的长度变化。

3.3电缆电缆完毕后，应在电缆两端，竖井两端及电缆转弯处，挂上电缆标志牌，不同用途的电缆应用不同的标志牌区分。

3.4有麻外护层的电缆引入室内或敷设在沟道内时，应将麻外护层剥去钢带外面涂一层防腐漆。 3.5电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖位。电缆上不得有铠装压扁，电缆绞拧，护层折裂等未消除的机械损伤；

3.6机械敷设电缆时，应在牵引头或钢丝套与牵引钢缆之间装设防捻器；

3.7电缆敷设时，应排列整齐，不宜交叉。

3.8电缆的最小弯曲半径应符合下表的规定：

电缆最小弯曲半径

电 缆 型 式 多 芯 单 芯

控 制 电 缆 10D

橡皮绝缘电力电缆 无铅包、钢铠护套 10D

裸铅包护套 15D

钢铠护套 20D

聚氯乙烯绝缘电力电缆 10D

交联聚乙烯绝缘电力电缆 15D 20D

油浸纸绝缘电力电缆 铅 包 30D

铅包 有 铠 装 15D 20D

无 铠 装 20D

自容式充油（铅包）电缆 20D

表中D为电缆外径。

3.10电缆进入电缆沟、隧道、竖井、建筑物、盘柜以及穿入管子时，出入口应封闭，管口应密封。
