使用钳形电流表测量电流的注意事项

钳型电流表的使用方法及注意事项

一、使用说明

平常一些我们了利用普通电流表测量电流时，需要将电路切断停机后才能将电流表接入进行测量，这是很麻烦的，有时正常运行的电动机是不允许这样做的。此时，使用钳形电流表就显得方便多了，可以在不切断电路的情况下来测量电流。

钳形电流表工作原理：

钳形电流表是由电流互感器和电流表组合而成。电流互感器的铁心在捏紧扳手时可以张开;被测电流所通过的导线可以不必切断就可穿过铁 心张开的缺口，当放开扳手后铁心闭合。穿过铁心的被测电路导线就成为电流互感器的一次线圈，其中通过电流便在二次线圈中感应出电流。从而使二次线圈相连接的电流表便有指示-----测出被测线路的电流。钳形

表可以通过转换开关的拨档，改换不同的量程。但拨档时不允许带电进行操作。钳形表一般准确度不高，通常为2.5——5级。为了使用方便，表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。

二、使用方法

1、在使用钳形电流表前应仔细阅读说明书，弄清是交流还是交直流两用钳形表。

2、钳形表每次只能测量一相导线的电流，被测导线应置于钳形窗口中央，不可以将多相导线都夹入窗口测量。

3、被测电路电压不能超过钳形表上所标明的数值，否则容易造成接地事故，或者引起触电危险。

4、使用高压钳形表时应注意钳形电流表的电压等级，严禁用低压钳形表测量高电压回路的电流。用高压钳形表测量时，应由两人操作，非值班人员测量还应填写第二种工作票，测量时应戴绝缘手套，站在绝缘垫上，不得触及其它设备，以防止短路或接地。

5、在高压回路上测量时，禁止用导线从钳形电流表另接表计测量。测量高压电缆各相电流时，电缆头线间距离应在300mm以上，且绝缘良好，待认为测量方便时，方能进行。

6、观测表计时，要特别注意保持头部与带电部分的安全距离，人体任何部分与带电体的距离不得小于钳形表的整个长度。

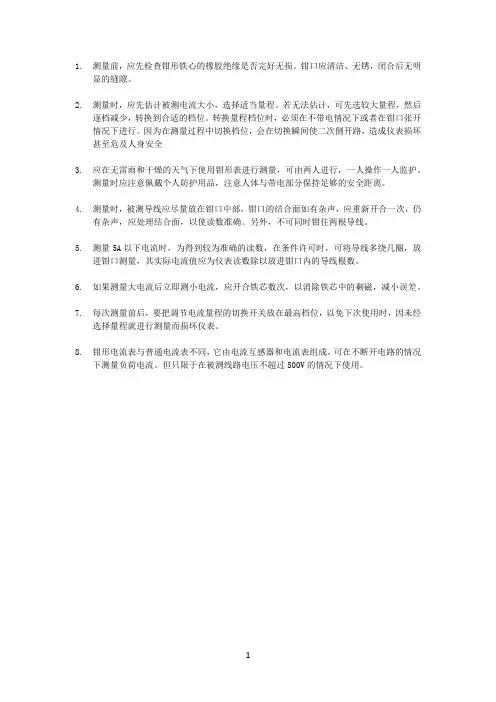

1. 测量前，应先检查钳形铁心的橡胶绝缘是否完好无损。钳口应清洁、无锈，闭合后无明显的缝隙。

2. 测量时，应先估计被测电流大小，选择适当量程。若无法估计，可先选较大量程，然后逐档减少，转换到合适的档位。转换量程档位时，必须在不带电情况下或者在钳口张开情况下进行。因为在测量过程中切换档位，会在切换瞬间使二次侧开路，造成仪表损坏甚至危及人身安全

3. 应在无雷雨和干燥的天气下使用钳形表进行测量，可由两人进行，一人操作一人监护。测量时应注意佩戴个人防护用品，注意人体与带电部分保持足够的安全距离。

4. 测量时，被测导线应尽量放在钳口中部，钳口的结合面如有杂声，应重新开合一次，仍有杂声，应处理结合面，以使读数准确。另外，不可同时钳住两根导线。

5. 测量5A以下电流时，为得到较为准确的读数，在条件许可时，可将导线多绕几圈，放进钳口测量，其实际电流值应为仪表读数除以放进钳口内的导线根数。

6. 如果测量大电流后立即测小电流，应开合铁芯数次，以消除铁芯中的剩磁，减小误差。

7. 每次测量前后，要把调节电流量程的切换开关放在最高档位，以免下次使用时，因未经选择量程就进行测量而损坏仪表。

8. 钳形电流表与普通电流表不同，它由电流互感器和电流表组成。可在不断开电路的情况下测量负荷电流。但只限于在被测线路电压不超过500V的情况下使用。

钳形表的使用方法|钳形电流表怎么测量电流

钳形表(钳表)，是集电流互感器与电流表于一身的仪表，是数字万用表的一个重要分支。

钳形表最大的优势是在不断开被测线路的情况下测量线路的电流。

钳形表一般只测量工频交流电流，也有针对直流电进行测量的钳形表。

一：钳形电流表的结构

当我们需要在不断开电路的情况下测量电流的场合，便需要使用到钳形电流表（有时简称钳形表、钳表）。钳形电流表就是一种用于测量正在运行的电气线路中电流大小的仪表，是电工们很常用的测量工具。钳形电流表分为钳形交流电流表和钳形交直流表两大类，有的还可以测量交流电压。

钳形交流电流表实质上是由一只电流互感器和一只整流系仪表所组成，被测量的载流导线相当于电流互感器的原绕组，在铁芯上的是电流互感器的副边绕组，副边绕组与整流系仪表接通。根据电流互感器原、副边绕组间一定的变化比例关系，整流系仪表的便可以显示出被测量线路的电流值。 钳形交直流表是一个电磁系仪表，放置在钳口中的被测量载流导线作为励磁线圈，磁通在铁芯中形成回路，电磁式测量机构位于铁芯的缺口中间，受磁场的作用而偏转，获得读数。因其偏转不受测量电流的影响，所以可测量交直流电流。

二：钳形电流表的使用方法

钳形电流表的使用方法简单，如上图所示，测量电流时只需要将正在运行的待测导线夹入钳形电流表的钳形铁芯内，然后读取数显屏或指示盘上的读数即可。

使用很简单吧！夹住测量导线就行了。不过现在数字钳形电流表的广泛使用，给钳形表增加了很多万用表的功能，比如电压、温度、电阻等（有时称这类多功能钳形表为钳形万用表，如上图所示，仪表上有两个表笔插孔），可通过旋钮选择不同功能，使用方法与一般数字万用表相差无几。对于一些特有功能按钮的含义，则应参考对应的说明书。

三：使用钳形电流表时应注意以下几个问题

相序的测试：

（1）将档位转至相序检测档；

（2）表笔黄、黑、红，依次插入c、COMb、VΩa插线口；

（3）将表笔的红、黑、黄分别对应于A、B、C(或L1、L2、L3)。接入红、黑表笔时，指示灯微亮，再接入黄表笔时，指示灯亮，说明是正相序；指示灯灭，说明反相序；

1. 测量前，应先检查钳形铁心的橡胶绝缘是否完好无损。钳口应清洁、无锈，闭合后无明显的缝隙。

2. 测量时，应先估计被测电流大小，选择适当量程。若无法估计，可先选较大量程，然后逐档减少，转换到合适的档位。转换量程档位时，必须在不带电情况下或者在钳口张开情况下进行。因为在测量过程中切换档位，会在切换瞬间使二次侧开路，造成仪表损坏甚至危及人身安全

3. 应在无雷雨和干燥的天气下使用钳形表进行测量，可由两人进行，一人操作一人监护。测量时应注意佩戴个人防护用品，注意人体与带电部分保持足够的安全距离。

4. 测量时，被测导线应尽量放在钳口中部，钳口的结合面如有杂声，应重新开合一次，仍有杂声，应处理结合面，以使读数准确。另外，不可同时钳住两根导线。

5. 测量5A以下电流时，为得到较为准确的读数，在条件许可时，可将导线多绕几圈，放进钳口测量，其实际电流值应为仪表读数除以放进钳口内的导线根数。

6. 如果测量大电流后立即测小电流，应开合铁芯数次，以消除铁芯中的剩磁，减小误差。

7. 每次测量前后，要把调节电流量程的切换开关放在最高档位，以免下次使用时，因未经选择量程就进行测量而损坏仪表。

8. 钳形电流表与普通电流表不同，它由电流互感器和电流表组成。可在不断开电路的情况下测量负荷电流。但只限于在被测线路电压不超过500V的情况下使用。
