使用测绘技术绘制城市社区分布图的技巧
城市社区分布图是一种以图形的方式展示城市社区布局和分布情况的工具。近年来，随着城市规模的不断扩大和社区建设的日益重要，如何准确绘制城市社区分布图成为了城市规划和管理领域的一个重要课题。测绘技术的发展为绘制城市社区分布图提供了更加精确和全面的数据支持，下面将就使用测绘技术绘制城市社区分布图的技巧进行探讨。
首先，准备工作是绘制城市社区分布图的基础。在进行实地测绘之前，需要收集市政府、规划部门提供的城市社区划分图和统计数据，以及通过考察和调查获取的相关信息。这些基础数据包括社区边界、社区面积、人口分布、交通网络等。通过对这些数据的整理和分析，可以对城市社区的整体情况有一个初步的了解。
其次，选择合适的测绘技术是绘制城市社区分布图的关键。目前，常用的测绘技术包括全球卫星定位系统（GPS）、遥感技术和地理信息系统（GIS）等。GPS技术可以精确测定地理坐标和高程信息，遥感技术可以利用卫星和飞机拍摄的远距离影像进行地物的识别和分类，而GIS技术则可以对各类空间数据进行管理和分析。在绘制城市社区分布图时，可以结合使用这些测绘技术，以提高绘制的准确性和效率。
然后，进行实地测绘是绘制城市社区分布图的基本环节。在进行实地测绘时，可以利用GPS技术获取地点的经纬度和高程信息，并标注在地图上。同时，可以利用面积测量仪器对社区的面积进行测量，并以图形的方式展示出来。此外，还可以通过摄影测量的方法获取社区的影像数据，进而进行遥感分析和地图绘制。实地测绘过程中还需要注意对地物特征、道路网络、绿地覆盖等信息进行观察和记录，以便后续的分析和绘图。
最后，进行数据处理和图表绘制是绘制城市社区分布图的最后一步。首先，需要对采集到的数据进行整理和处理，包括数据的清洗、格式转换、空值填充等。接着，可以利用GIS软件对数据进行统计和分析，得出各个社区的人口密度、道路长度、绿地覆盖率等指标，以图表的形式展示出来。在绘制图表时，要注意选择合适的图形类型和颜色搭配，使得图表既美观又易于理解。最后，可以将数据处理和图表绘制的结果与原始数据进行对比和验证，以确保绘制的社区分布图的准确性和可靠性。
城市规划图是完成规划编制任务的主要成果之一。规划图所显示的区域面积很大，常用小比例绘制，而上述的各项规划意图、城市布局及指导思想又必须准确、直观、形象、简练地表达在图纸上。所以，在编制城市规划图时，要把规划内容包括的各种项目(如工业、仓库、居住、绿化等用地、道路、广场、车站、港口等位置，以及给水、排水、电力、电信等工程管线)用最简单、最明显的符号或不同的颜色表达在图纸上，采用的符号和颜色就叫做规划图例。图例的作用不但是绘图的基本依据，而且是帮助阅读和使用图纸的工具，在图纸上起着语言和文字的作用。每一图例都赋有特定的表达内容。
正确地选择和使用规划图例，可使规划图能够更准确、清晰、全面地提示和描述某一特定条件下城市建设的面貌和远、近期发展的规划设想。 2.图例分类
图例分为用地图例和工程设施图例。
1)用地图例(1)按照城市建设现状和将来建设意图可分为现状图例和规划图例
(2)按照表示的方法和绘制特点可分为单色图例和彩色图例。单色图例即运用符号和线条的粗细、虚实、黑白、疏密的不同变化构成图例；彩色图例即运用各种颜色的深浅、浓淡绘出由不同色块、宽窄线条和彩色符号构成的图例，彩色用地图例一般采用的颜色是：
①熟褐色表示工业用地及工厂；
②紫色表示仓库用地；
③红色表示公共建筑物；(党政机关、大中专学校可注上文字)
④白色表示道路广场；
⑤蓝色表示河、湖、水面；
⑥褐色表示铁路、铁路站场；
⑦灰色表示飞机场、停车场等交通运输设施用地；
⑧绿色表示各种绿带、果园、苗圃、农田、菜地和牧场。
2)工程设施图例
工程设施图例也分为单色图例和彩色图例。
(1)单色工程设施图例包括用地分析图例、工程设施及其构筑物图例和各类工程管线图例等，主要供绘制城市用地分析图及有关工程设施规划图使用；
(2)彩色工程设施图例习惯用色：黑色表示道路、铁路、桥梁、涵洞；蓝色表示水塔、水闸、泵站等；蓝色表示给水管线；绿色表示雨水管线；褐石色表示污水管线；红色表示电力电信管线；黑色、灰色、黄色表示工业管线。

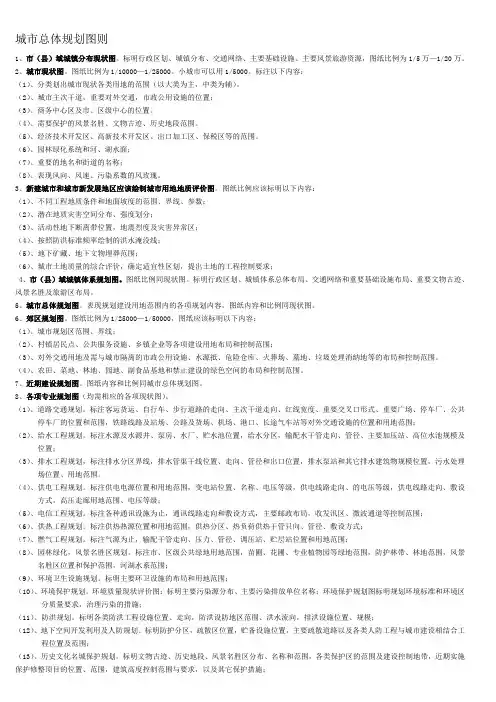

城市总体规划图则
1、市（县）域城镇分布现状图。标明行政区划、城镇分布、交通网络、主要基础设施、主要风景旅游资源，图纸比例为1/5万—1/20万。
2、城市现状图。图纸比例为1/10000—1/25000。小城市可以用1/5000。标注以下内容：
（1）、分类划出城市现状各类用地的范围（以大类为主，中类为辅）。
（2）、城市主次干道，重要对外交通，市政公用设施的位置；
（3）、商务中心区及市、区级中心的位置。
（4）、需要保护的风景名胜、文物古迹、历史地段范围。
（5）、经济技术开发区、高新技术开发区、出口加工区、保税区等的范围。
（6）、园林绿化系统和河、湖水面；
（7）、重要的地名和街道的名称；
（8）、表现风向、风速、污染系数的风玫瑰。
3、新建城市和城市新发展地区应该绘制城市用地地质评价图。图纸比例应该标明以下内容：
（1）、不同工程地质条件和地面坡度的范围、界线、参数；
（2）、潜在地质灾害空间分布、强度划分；
（3）、活动性地下断离带位置，地震烈度及灾害异常区；
（4）、按照防洪标准频率绘制的洪水淹没线；
（5）、地下矿藏、地下文物埋葬范围；
（6）、城市土地质量的综合评价，确定适宜性区划，提出土地的工程控制要求；
4、市（县）域城镇体系规划图。图纸比例同现状图。标明行政区划、城镇体系总体布局、交通网络和重要基础设施布局、重要文物古迹、风景名胜及旅游区布局。
5、城市总体规划图。表现规划建设用地范围内的各项规划内容，图纸内容和比例同现状图。
6、郊区规划图。图纸比例为1/25000—1/50000，图纸应该标明以下内容：
（1）、城市规划区范围、界线；
（2）、村镇居民点、公共服务设施、乡镇企业等各项建设用地布局和控制范围；
（3）、对外交通用地及需与城市隔离的市政公用设施、水源抵、危险仓库、火葬场、墓地、垃圾处理消纳地等的布局和控制范围。
（4）、农田、菜地、林地、园地、副食品基地和禁止建设的绿色空间的布局和控制范围。

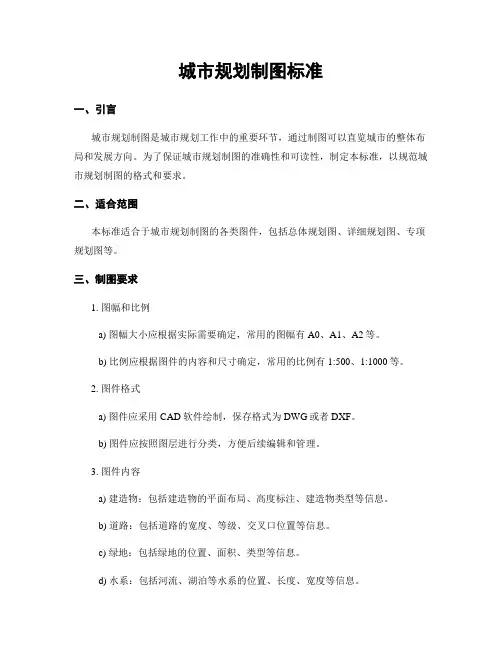

城市规划制图标准
一、引言
城市规划制图是城市规划工作中的重要环节，通过制图可以直览城市的整体布局和发展方向。为了保证城市规划制图的准确性和可读性，制定本标准，以规范城市规划制图的格式和要求。
二、适合范围
本标准适合于城市规划制图的各类图件，包括总体规划图、详细规划图、专项规划图等。
三、制图要求
1. 图幅和比例
a) 图幅大小应根据实际需要确定，常用的图幅有A0、A1、A2等。
b) 比例应根据图件的内容和尺寸确定，常用的比例有1:500、1:1000等。
2. 图件格式
a) 图件应采用CAD软件绘制，保存格式为DWG或者DXF。
b) 图件应按照图层进行分类，方便后续编辑和管理。
3. 图件内容
a) 建造物：包括建造物的平面布局、高度标注、建造物类型等信息。
b) 道路：包括道路的宽度、等级、交叉口位置等信息。
c) 绿地：包括绿地的位置、面积、类型等信息。
d) 水系：包括河流、湖泊等水系的位置、长度、宽度等信息。 e) 地形：包括地势的高低、等高线等信息。
4. 图件符号
a) 建造物符号：应采用统一的符号标识建造物的类型，如住宅、商业、工业等。
b) 道路符号：应采用统一的符号标识道路的等级和类型，如高速公路、城市快速路等。
c) 绿地符号：应采用统一的符号标识绿地的类型，如公园、广场等。
d) 水系符号：应采用统一的符号标识水系的类型，如河流、湖泊等。
e) 地形符号：应采用统一的符号标识地形的高低，如等高线、阶梯状等。
5. 图件标注
a) 建造物标注：应标注建造物的名称、高度、功能等信息。
b) 道路标注：应标注道路的名称、等级、宽度等信息。
c) 绿地标注：应标注绿地的名称、类型、面积等信息。
d) 水系标注：应标注水系的名称、长度、宽度等信息。
e) 地形标注：应标注地形的高度、等高线间距等信息。
