— — 1 —1 — 水喷射泵工作原理
水喷射泵是一种利用高速水流的冲击作用将流体吸入并射出，然后通过喷嘴使其在扩压管中做高速喷出的工作装置。它主要由喷嘴、扩压管、排出管及驱动装置等组成。其结构与离心泵相似，但其工作原理是利用高速水流对液体的冲击作用将液体吸入，并在扩压管中作高速喷出，达到增压的目的。由于这种泵结构简单、性能可靠、便于安装和操作，所以应用非常广泛。其结构如下：
喷嘴位于泵的中心轴上，泵壳和喷嘴之间是由一段圆筒形管道联接起来的。在喷嘴出口处，由于高速水流的冲击作用而形成真空。这时，水从喷射器内被射出，通过扩压管与容器连通。水在进入扩压管后，由于离心力作用被加速，沿管子上升，在与扩压管连接处，由于高压水流的冲击而突然减速并在管子中作高速喷出。于是，高速水流就在扩压管中产生了很大的压力降。由于此时水仍保持高速从喷嘴中喷出，所以气流仍在扩压管中作高速喷涌。如此循环下去，随着喷射器直径的增大和喷出物压力的增高，其所获得的能量也就越来越大。
湖南九典制药有限公司
1.目的：制订水喷射（水冲式）真空泵标准操作规程，确保水喷射（水冲式）真空泵正确、安全的使用，确保操作人员、设备安全。
2.范围：本规程适用于水喷射（水冲式）真空泵。
3.职责：操作人员、维修人员负责对设备的正确操作和维护保养；车间负责人、QA员负责监督检查。
4.内容：
4. 1. 开机的检查：
4.1.1 电器开关、接地线是否完好可靠；
4.2.2 真空表是否灵敏可靠，连接捕集器、中和桶吸收液位是否正常、有效；
4.1.3 各部位的润滑油是否充足，地脚螺栓、皮带罩是否牢固；
4.1.4 冷却水的进出水阀门是否开启，水量是否适宜；
4.1.5 真空管路的阀门开或闭是否正确；
4.1.6 人工盘车2—3转，检查转动部件是否正常。
4.2、真空泵运转过程中，操作人员应经常查看电流读数是否正常，倾听声音是否正常，如发现异常应立即进行检查、检修。
4.3 真空泵每年至少进行一次全面检修，真空表每半年应校验一次。
4.4润滑油应保持适量，停泵后再关闭冷却水。
文件名称 水喷射（水冲式）真空泵标准操作规程 编号 JD-SPC3001 第1页共2页
版本号 1 修订号 1
颁发部门 行政部 发布日期 生效日期
分发部门 工程部、五车间、存档
审批记录
编制人 审核人 审核人 审核人 审核人 审核人 批准人
部 门
签 名
日 期
水喷射泵工作原理，具有一定压力的工作介质水，通过喷嘴向吸入室高速喷出，将水的压力能变为动能，形成高速射流；吸入室中的气体被高速射流强制携带与之混合，形成气液混合流，进入扩压器，从而使吸入室压力降低，形成真空，在扩压器的扩张段内，混合射流的动能转变为压力能，速度降低压力升高，气体被进一步压缩，与水一起排出泵外，在水箱中气水分离，气体释放入大气，水由水泵循环再利用，周而复始达到抽真空的目的。单级水喷射泵的喷嘴可以是由一个渐缩喷嘴构成的单喷嘴结构，也可以是在一个孔板上开设多个孔口的多喷嘴结构。
水喷射真空泵的工作原理
水喷射真空泵的工作原理：是利用水流体传递质量和能量，它本身没有运动的部件，由吸入室、喷嘴、扩压管3部分组成；具有一定压力的水流体通过喷嘴高速喷射出，使压力能量转化为速度能量，在喷嘴出口区形成真空区域，因而将被抽出介质吸引过来，二种介质在扩压管内进行混合交换能量，并使速度能量还原为压力能量，以略高于大气压力而最后排出。
喷射真空泵在化工行业的应用
点击次数：1529来源网站：真空泵发布时间：2007-9-4
关键词：水喷射真空泵、新型高效蒸汽喷射真空泵、汽水串联喷射真空泵、汽
水组合喷射真空泵、化工工艺、应用 摘要：目前真空技术越来越广泛的应用在石油、化工、制药、等行业的减压蒸发、结晶、蒸储、升华、干燥、负压浓缩、脱水、化学反应吸收及真空输送物料等工艺，各种加工过程应用真空技术后可以节能降耗、加快反应速度、提高产品质量、增加经济效益也逐步形成共识，但真空技术是一门边缘科学，我国的真空行业是在解放后消化吸收前苏联、美国、日本、德国产品的基础上发展起来的，虽然近几年我国的真空设备制造厂的数量如雨后春笋般壮大起来，但不少厂家对于其生产的真空泵在不同工艺如何应用选型却并不清楚（更谈不上根据用户提供的工艺参数进行新产品设计），这给广大用户的选型带来很大的不便，本文将根据我公司30多年的生产、研制和配套经验，阐述在化工行业几个典型工艺如何合理选用喷射真空泵的问题。
湖南九典制药有限公司

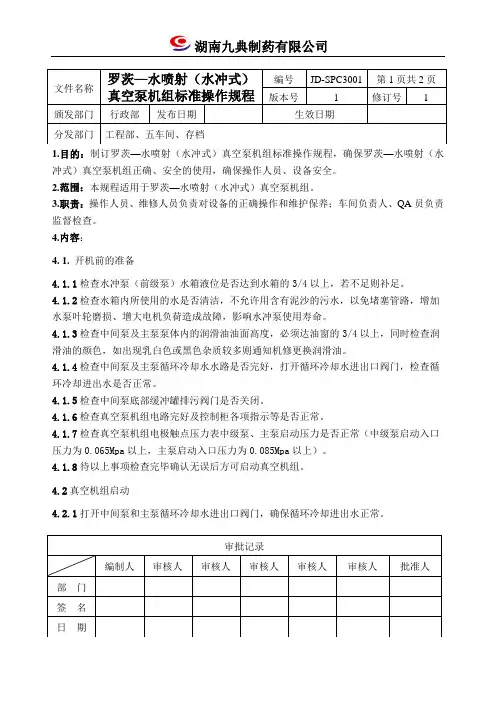

1.目的：制订罗茨—水喷射（水冲式）真空泵机组标准操作规程，确保罗茨—水喷射（水冲式）真空泵机组正确、安全的使用，确保操作人员、设备安全。
2.范围：本规程适用于罗茨—水喷射（水冲式）真空泵机组。
3.职责：操作人员、维修人员负责对设备的正确操作和维护保养；车间负责人、QA员负责监督检查。
4.内容：
4. 1. 开机前的准备
4.1.1检查水冲泵（前级泵）水箱液位是否达到水箱的3/4以上，若不足则补足。
4.1.2检查水箱内所使用的水是否清洁，不允许用含有泥沙的污水，以免堵塞管路，增加水泵叶轮磨损、增大电机负荷造成故障，影响水冲泵使用寿命。
4.1.3检查中间泵及主泵泵体内的润滑油油面高度，必须达油窗的3/4以上，同时检查润滑油的颜色，如出现乳白色或黑色杂质较多则通知机修更换润滑油。
4.1.4检查中间泵及主泵循环冷却水水路是否完好，打开循环冷却水进出口阀门，检查循环冷却进出水是否正常。
4.1.5检查中间泵底部缓冲罐排污阀门是否关闭。
4.1.6检查真空泵机组电路完好及控制柜各项指示等是否正常。
4.1.7检查真空泵机组电极触点压力表中级泵、主泵启动压力是否正常（中级泵启动入口压力为0.065Mpa以上，主泵启动入口压力为0.085Mpa以上）。
4.1.8待以上事项检查完毕确认无误后方可启动真空机组。
4.2真空机组启动
4.2.1打开中间泵和主泵循环冷却水进出口阀门，确保循环冷却进出水正常。
文件名称 罗茨—水喷射（水冲式）真空泵机组标准操作规程 编号 JD-SPC3001 第1页共2页
版本号 1 修订号 1
颁发部门 行政部 发布日期 生效日期
分发部门 工程部、五车间、存档
审批记录
编制人 审核人 审核人 审核人 审核人 审核人 批准人
部 门
签 名
日 期
湖南九典制药有限公司
4.2真空机组启动

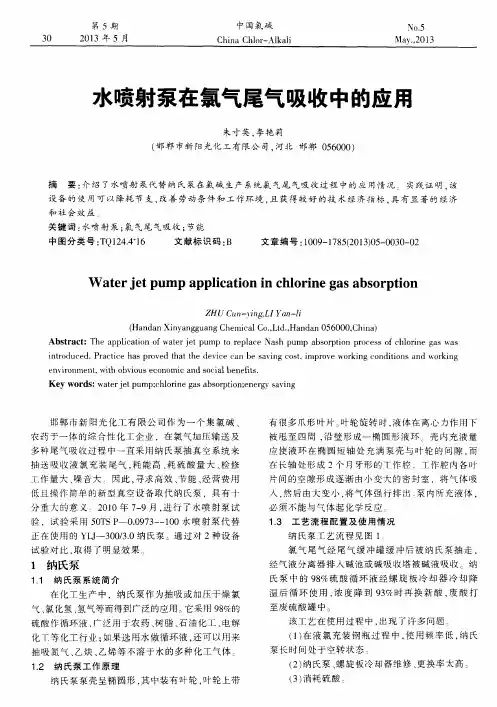

３０ 第５期 ２０１３年５月 中国氯碱
Ｃｈｉｎａ Ｃｈｌｏｒ—Ａｌｋａｌｉ ＮＯ．５ Ｍａｙ．．２０１３
水喷射泵在氯气尾气吸收中的应用
朱寸英，李艳莉 （邯郸市新阳光化工有限公司．河北邯郸０５６０００）
摘 要：介绍了水喷射泵代替纳氏泵在氯碱生产系统氯气尾气吸收过程中的应用情况：实践证明，该 设备的使用可以降耗节支，改善劳动条件和工作环境，且获得较好的技术经济指标．具有显著的经济
和社会效益。
关键词：水喷射泵：氯气尾气吸收：节能
中图分类号：ＴＱ１２４．４ １６ 文献标识码：Ｂ 文章编号：１００９—１７８５（２０１３）０５—００３０—０２
Ｗａｔｅｒ ｊ ｅｔ ｐｕｍｐ ａｐｐｌｉｃａｔｉｏｎ ｉｎ ｃｈｌｏｒｉｎｅ ｇａｓ ａｂｓｏｒｐｔｉｏｎ
ＺＨＵ Ｃｕｒｔ一） ｉｎｇ，Ｌ１ Ｙａｈ—ｌｉ
（Ｈａｎｄａｎ Ｘｉｎｙａｎｇｇｕａｎｇ Ｃｈｅｍｉｃａｌ Ｃｏ．，Ｌｔｄ．，Ｈａｎｄａｎ ０５６０００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｗａｔｅｒ ｊｅｔ ｐｕｍｐ ｔｏ ｒｅｐｌａｃｅ Ｎａｓｈ ｐｕｍｐ ａｂｓｏｒｐｔｉｏｎ ｐｒｏｃｅｓｓ ｏｆ ｃｈｌｏｒｉｎｅ ｇａｓ ｗａｓ
ｉｎｔｒｏｄｕｃｅｄ．Ｐｒａｃｔｉｃｅ ｈａｓ ｐｒｏｖｅｄ ｔｈａｔ ｔｈｅ ｄｅｖｉｃｅ ｃａｎ ｂｅ ｓａｖｉｎｇ ｃｏｓｔ，ｉｍｐｒｏｖｅ ｗｏｒｋｉｎｇ ｃｏｎｄｉｔｉｏｎｓ ａｎｄ ｗｏｒｋｉｎｇ
ｅｎｖｉｒｏｎｍｅｎｔ．ｗｉｔｈ ｏｂｖｉｏｕｓ ｅｃｏｎｏｍｉｃ ａｎｄ ｓｏｃｉａｌ ｂｅｎｅｆｉｔｓ．
Ｋｅｙ ｗｏｒｄｓ：ｗａｔｅｒ ｊｅｔ ｐｕｍｐ；ｃｈｌｏｒｉｎｅ ｇａｓ ａｂｓｏｒｐｔｉｏｎ；ｅｎｅｒｇｙ ｓａｖｉｎｇ
邯郸市新阳光化工有限公司作为一个集氯碱、
农药于一体的综合性化工企业，在氯气加压输送及
多种尾气吸收过程中一直采用纳氏泵抽真空系统来
抽送吸收液氯充装尾气，耗能高、耗硫酸量大、检修 ＿［作量大、噪音大：因此，寻求高效、节能、经营费用
