双梁桥式起重机安装

双梁桥式起重机安装

安装施工方案

卫华起重机有限公司二00九年

目录

一、基本情

况 ...............................................................................

..3

二、 起重机吊装的工艺装备和吊装方

法 .................................................. 3

三、 起重机械主体设备的安装技术要

求 .................................................. 5

四、 桥式起重机安装施工工艺顺序

图 ...................................................... 6

五、 起重机安装工

艺 ........................................................................ 7

六、 起重机安装负荷试

验 ................................................................. 13

七、 起重机安装竣工交

验 ................................................................. 14

八、 起重机安装质量保证措

施 ............................................................ 14

十、施工进度保证措

双梁桥式起重机安装施工方案

一、基本情况

1、贵公司现有双梁桥式起重机 台,需安装于车间吊车梁上，车间全长

2、起重机结构与技术性能参数：

① 起重机结构：双梁桥式起重机由主梁和端梁组成的桥架，起重小车、司机室、

机电设备等组成，整机为箱结构：

② 起重机技术性能参数，详见随机文件中起重机技术性能表。

、起重机吊装的工艺装备和吊装方法

1、吊装工艺装备及检验器具 九、安全技术保证措

14 15 施 根据桥式起重机单件重量及车间安装高度、起重机安装，我公司计划采用汽车 起重机为主要吊装设备，汽车起重机起重量分别为 一台、叉车起重量3t 一台,拖车 1台，检验器具见下表。

2、吊装方法

根据起重机使用现场条件和吊装具体要求，我公司确定采用如下步骤安装：①用

拖车把主梁、小车等分别支到车间适当部位，用枕木或垫架临时垫起主梁和小车；

② 让汽车起重机停在安装现场选定的位置，支好汽车起重机的支腿，作好吊装准

备；

③ 用汽车起重机分别把主梁1和主梁2吊起,落位在轨道上，并在上面连接两端 梁用螺栓紧固；

④ 让汽车起重机收杆、重新更换位置，把小车吊起，落位在小车轨道上；

⑤ 吊装附件 阳〉 仪器设齐筑林 仪器设备虢力 仪嘉设徧stst

[ 经伟仪 J6E 1

2

DSj 1

$ 惬式水平仪 250X250 i

4 •知收丧 SL-300V. SL-)0iX)V I

5 刪症尺 30m» 50m 备1

6 侧尺〔二级K1上｝ 315X200 3

7

0,02 maH0.03 mm) X 0-1000 mm ■

H 專尺

7 V

9 钢却 学恆49•中0.52 200m

10

150kg 2

JI "尺 D-700 rtiiki 1

12

0-10 min 1

B 他静£果盘鹉轮

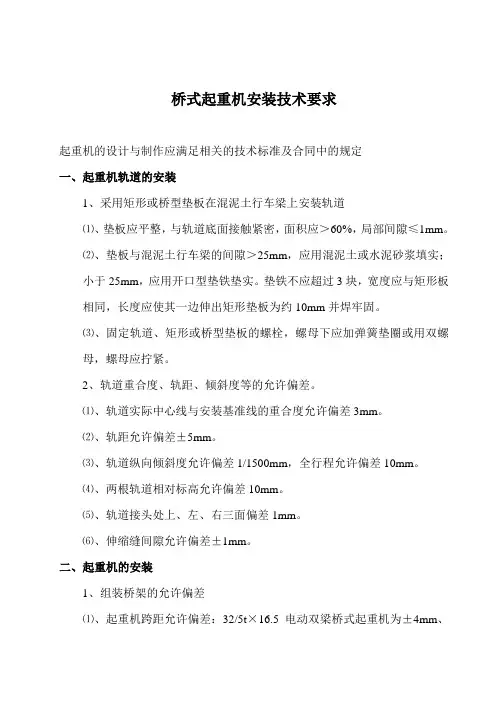

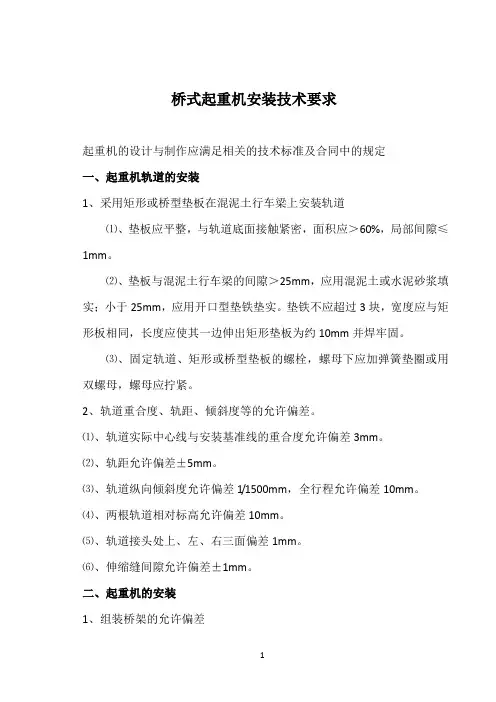

起重机械主体设备的安装技术要求

4M)V ■ F f%罔非片母

= a41 ” F. ■

n $・ £fh， ■吧.

MbRl* ■

mt t"3

”+ £・ llV>Bm

#1.

1 UVJj

*i

#■_!

ih i i pn

K 58 i, . 4% III

m%fi * *・

*

ft »ii- M何E*

' rit： / 4«i t ・L

d： 1^6

苗H

Aitt •杯 If

g.jh,|ina -> 鼻 ■ I. I 皿■ 四、桥式起重机安装施工工艺顺序图

安装前工作准备

丄

考啟现场舌检查一汰搬运道路*测赧的旬柱距Z闾艷曾熟恳起董 机的性能，蓼数及吊装时的最重部件

1

制進安装施工方案及欢全措fife

段董前匸作m釜

£炖叫斑：ft ft欢测申 軒冲.2別打离.吗蛊起W 机爾怜聽・壽Ik疑用却t的星離綁啊

1 U.LviSdA

I

.时丄対徂扬的圧就Hl |]•越血件

:

丄札 idi |曲职 ^frXAH

五、起重机安装工艺

（一起重机安装前准备工作

1、对运到安装现场的起重机进行开箱检查

1.1、设备技术文件是否齐全，文件中应包括：产品合格证明书（一份，安装架设、 交工验收与使用维护说明书（一本，安装架设用附加图（一份，使用维修用及易损件 附 加图（一份。

1.2按设备装箱单检查设备、材料及附件的型号、规格和数量是否符合设计和 设备技术文件的要求,是否有齐全的出厂合格证书及必要的出厂试验记录。

1.3检查机电设备在运输的情况下是否有变形损伤和锈蚀，钢丝绳是否有锈蚀损

伤、折弯、扭结，裂嘴和松散现象。

1.4检查起重机与建筑物之间的最小安全距离是否符合规定。

1.5起重机轨道和车档，在安装起重机前先进行详细检查,看是否符合JBJ31-96

《起重机设备安装工程施工及验收规范》第三章的规定。

1.6清除安装现场有关不利施工的杂物，并在施工周围设明显的施工标识。

1.7熟悉被安装起重机的有关技术资料，掌握与起重机安装有关技术数据。

1.8对照安装架设附加图和有关技术文件中的技术要求 ，认真研究安装和安装架

设的具体程序。

1.9因搬运不当和存放不好造成缺陷和超过规定误差的部分均应按技术要求调 整修复，对金属结构部分的缺陷，必须在地面设法得到校正，否则不准架设。

（二起重机桥架安装

1、 把主梁1和主梁2分别运到车间预先设定的停放位置。

2、 选好吊点用己备好的钢丝绳捆绑好，让移动式吊车站到适当位置（此位置应

在现场按实际情况根据主梁回转就位的角度和吊装高度需要而定。

3、 起吊:先吊离地面100mm，检查主梁两端是否水平，否则应调整吊装钢丝绳,

悬10分钟后，卸下主梁检查起重机各部位，看是否有松动现象和其它不安全因素

确认无误后，进行正式起吊。吊起高度超过大车轨道面约 300mm时,由专人指挥让 吊车开动旋转机构慢慢调整主梁的角度，调到大车轨道上方，使主梁1就位放在轨道

上，拆除捆绑的吊装钢丝绳。 4、移动汽车起重机、同上方案吊装主梁 2,然后用手拉葫芦及撬扛把两主梁靠 拢,连接端梁连接处分别用螺栓紧固。

（三小车的吊装

1、 按小车吊装高度，确定汽车起重机适宜的工作位置，以便于顺利完成小车组件

吊装作业。

2、 吊索及机具的拴挂

估算小车组件重量和位置，防止拴挂不当载荷严重偏心。

3、 检查与调整

把小车吊起，离开支承物100-200 mm，观察小车上平面是否处于水平状态，然后

检查其机具及拴持，确认拴挂牢固安全可靠，则可准备继续起吊。

4、 吊装

把小车掉吊至一定高度后，开动汽车起重机的回转机构，让小车在主梁上方，基本 对准小车轨道，再慢速下降，而后对准小车轨道，将小车在小车轨道上定位。

（四附属设施安装

1、走台栏杆、梯子安装

1.1走台栏杆按图安装于走台两侧边缘角钢上，和两端端梁伸出的板相连，并进行

连接。

1.2端梁栏杆按图位置安装于端梁上。

1.3司机室按图示位置安装于主梁下部有转向平台的一侧 ，先将各连接件定好，然

后吊装司机室，用螺栓连接紧固。 1.4司机室梯子安装于司机室外侧走台上，梯子上下端用螺栓紧固

1.5吨位牌安装于走台栏杆正中偏上位置，用螺栓紧固

1.6安装小件需要现场焊接的地方，一律采用T422焊条焊接，焊脚高度》6mm。

2、 导电线挡架的安装

2.1起重机大车导电线档架金属结构，按图示位置尺寸安装于两主梁下部与主梁 连接处，用螺栓紧固，防止吊钩碰撞导线。

2.2大车行走车轮档架共4件，以排除轨道上的障碍物，分别用螺栓安装于大车行

走车轮前方，档架下面离轨道10m左右。

3、 起升限位开关、安全尺档板的安装

按照随机安装图示位置尺寸，把起升限位和大小车运行限位开关，安装上使起升

或运行碰撞限位开关后，应能自动断电。

4、 钢丝绳的缠绕方法

把钢丝绳在安装现场拉开放直，防止钢丝绳缠绕到卷筒上有劲，所以应拉直、 放劲、安装钢丝绳还要注意以下问题：①当吊钩上升至上极限位置时，两端钢丝绳至 卷筒中间无槽处应保持1-1.5圈的空槽;②当吊钩下降至下极限时，钢丝绳在卷筒上 应留有3圈安全圈（固定圈除外。

（五电气安装

一电气设备的安装

起重机安装、架设完成后，就可以进行电气设备的安装、电线管子的敷设，配线

和安全接地等工作。

安装前，应详细熟悉电气原理图、配线图、电气总图和有关技术文件 ，了解操纵

原理和各元件的作用，以便准确安装和迅速处理安装过程中出现的问题。 同时，由
