第一章 电工仪表与测量的基本知识
第一节 常用电工仪表的分类、型号和标志
一、教学目标
掌握常用电工仪表的分类、型号和标志。
二、教学重点与难点
重点：指示仪表的分类方法和型号的编制规则。
难点：指示仪表分类方法的介绍。
三、课时分配
2课时
四、教学过程及主要内容
电工测量就是将被测的电量、磁量或电参数与同类标准量进行比较，从而确定出被测量大小的过程。
在电工测量中，除了应根据测量对象正确选择和使用电工仪表外，还必须采取合理的测量方法，掌握正确的操作技能，才能尽可能地减小测量误差。
（一）常用电工仪表的分类
在电工测量中，测量各种电量、磁量及电路参数的仪器仪表统称为电工仪表。
电工仪表种类很多,按结构和用途不同,主要分为指示仪表、比较仪表、数字仪表和智能仪表四大类。
1、指示仪表
特点：能将被测量转换为仪表可动部分的机械偏转角，并通过指示器直接指示出被测量的大小，故又称为直读式仪表。
按工作原理分类 ： 主要有磁电系仪表、电磁系仪表、电动系仪表和感应系仪表。此外,还有整流系仪表、铁磁电动系仪表等。
典型仪表：安装式仪表、便携式仪表
2、比较仪表
比较仪表的特点：在测量过程中，通过被测量与同类标准量进行比较，然后根据比较结果才能确定被测量的大小。
比较仪表分类：直流比较仪表和交流比较仪表。直流电桥和电位差计属于直流比较仪表，交流电桥属于交流比较仪表。
典型仪表：比较式直流电桥
3、数字仪表
数字仪表的特点：采用数字测量技术，并以数码的形式直接显示出被测量的大小。
数字仪表的分类：常用的有数字式电压表、数字式万用表、数字式频率表等。
典型仪表：数字式电压表
4、智能仪表
智能仪表的特点：利用微处理器的控制和计算功能，这种仪器可实现程控、记忆、自动校正、自诊断故障、数据处理和分析运算等功能。
智能仪表的分类：智能仪表一般分为两大类：一类是带微处理器的智能仪器；另一类是自动测试系统。
电工仪表与测量教案
一、教学目标
1. 了解电工仪表的基本概念、分类和作用。
2. 掌握各种电工仪表的测量原理、使用方法和注意事项。
3. 能够正确选择和使用电工仪表，进行电路参数的测量。
4. 培养学生的动手操作能力和实验技能。
二、教学内容
1. 电工仪表的基本概念、分类和作用。
2. 电压表、电流表、万用表、电能表等常用电工仪表的使用方法。
3. 测量误差的概念和减小方法。
4. 电工仪表的维护和保养。
5. 实际操作练习：使用电工仪表进行电路参数的测量。
三、教学方法
1. 采用讲授法，讲解电工仪表的基本概念、分类和作用。
2. 采用演示法，展示各种电工仪表的使用方法和测量过程。
3. 采用实验法，让学生亲自动手操作电工仪表，进行电路参数的测量。
4. 采用讨论法，让学生探讨测量误差的概念和减小方法。
四、教学准备
1. 电工仪表实物：电压表、电流表、万用表、电能表等。
2. 实验器材：电线、灯泡、电源、开关等。
3. 教学PPT。
五、教学过程 1. 导入新课：介绍电工仪表在电工技术和电气工程中的应用。
2. 讲解电工仪表的基本概念、分类和作用。
3. 演示各种电工仪表的使用方法和测量过程。
4. 讲解测量误差的概念和减小方法。
5. 讲解电工仪表的维护和保养。
6. 实际操作练习：学生分组，使用电工仪表进行电路参数的测量。
7. 总结本节课的主要内容和知识点。
8. 布置课后作业：让学生复习本节课的内容，并进行实际操作练习。
六、教学评估
1. 课后收集学生的课后作业，检查学生对电工仪表的基本概念、使用方法和测量误差的掌握情况。
2. 在课堂上随机抽取学生进行电工仪表的实际操作演示，评估学生的操作技能和理解程度。
3. 针对学生的操作过程和测量结果，进行分析和评价，给出改进意见。
七、教学拓展
1. 介绍电工仪表在实际工程中的应用案例，让学生了解电工仪表在电气工程中的重要性。
2. 讲解电工仪表的智能化发展，如数字式电工仪表、虚拟电工仪表等。
常用电工工具的使用教案
章节一：教案概述
教学目标：
1. 了解电工工具的分类和作用。
2. 学会正确使用常见的电工工具。
3. 掌握电工工具的安全使用注意事项。
教学重点：
1. 电工工具的分类和作用。
2. 常见电工工具的正确使用方法。
3. 电工工具的安全使用注意事项。
教学难点：
1. 常见电工工具的正确使用方法。
2. 电工工具的安全使用注意事项。
教学准备：
1. 常见的电工工具实物或图片。
2. 教学PPT或黑板。
3. 教学视频或示范。
教学过程：
1. 导入：介绍电工工具的分类和作用。
2. 新课：讲解常见电工工具的正确使用方法。
3. 示范：展示电工工具的安全使用注意事项。
4. 练习：学生分组练习使用电工工具。 5. 总结：回顾本节课的重点内容。
章节二：测电笔的使用
教学目标：
1. 了解测电笔的作用和原理。
2. 学会正确使用测电笔。
3. 掌握测电笔的安全使用注意事项。
教学重点：
1. 测电笔的作用和原理。
2. 测电笔的正确使用方法。
3. 测电笔的安全使用注意事项。
教学难点：
1. 测电笔的正确使用方法。
2. 测电笔的安全使用注意事项。
教学准备：
1. 测电笔实物或图片。
2. 教学PPT或黑板。
3. 教学视频或示范。
教学过程：
1. 导入：介绍测电笔的作用和原理。
2. 新课：讲解测电笔的正确使用方法。
3. 示范：展示测电笔的安全使用注意事项。
4. 练习：学生分组练习使用测电笔。 5. 总结：回顾本节课的重点内容。
章节三：螺丝刀的使用
教学目标：
1. 了解螺丝刀的分类和作用。
2. 学会正确使用螺丝刀。
3. 掌握螺丝刀的安全使用注意事项。
教学重点：
1. 螺丝刀的分类和作用。
2. 常见螺丝刀的正确使用方法。
3. 螺丝刀的安全使用注意事项。
教学难点：
1. 常见螺丝刀的正确使用方法。
2. 螺丝刀的安全使用注意事项。
教学准备：
1. 常见螺丝刀实物或图片。

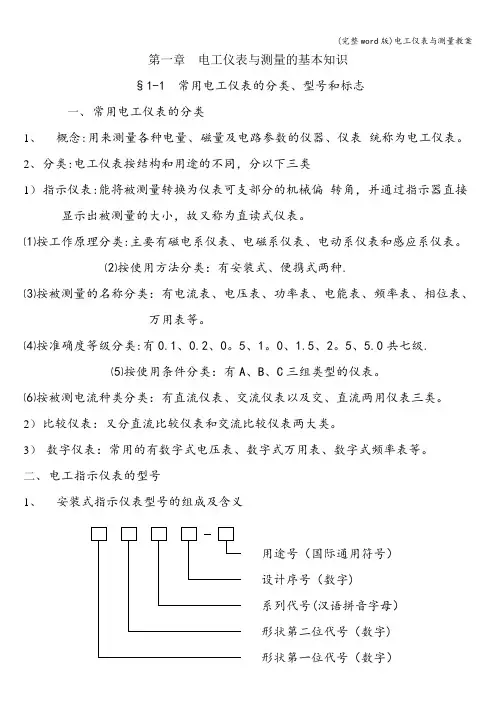

(完整word版)电工仪表与测量教案
第一章 电工仪表与测量的基本知识
§1-1 常用电工仪表的分类、型号和标志
一、 常用电工仪表的分类
1、 概念:用来测量各种电量、磁量及电路参数的仪器、仪表 统称为电工仪表。
2、 分类:电工仪表按结构和用途的不同，分以下三类
1） 指示仪表:能将被测量转换为仪表可支部分的机械偏 转角，并通过指示器直接显示出被测量的大小，故又称为直读式仪表。
⑴按工作原理分类:主要有磁电系仪表、电磁系仪表、电动系仪表和感应系仪表。
⑵按使用方法分类：有安装式、便携式两种.
⑶按被测量的名称分类：有电流表、电压表、功率表、电能表、频率表、相位表、万用表等。
⑷按准确度等级分类:有0.1、0.2、0。5、1。0、1.5、2。5、5.0共七级.
⑸按使用条件分类：有A、B、C三组类型的仪表。
⑹按被测电流种类分类：有直流仪表、交流仪表以及交、直流两用仪表三类。
2） 比较仪表：又分直流比较仪表和交流比较仪表两大类。
3） 数字仪表：常用的有数字式电压表、数字式万用表、数字式频率表等。
二、 电工指示仪表的型号
1、 安装式指示仪表型号的组成及含义
用途号（国际通用符号）
设计序号（数字)
系列代号(汉语拼音字母）
形状第二位代号（数字)
形状第一位代号（数字） (完整word版)电工仪表与测量教案
2、 便携式指示仪表型号的编制规则
由于便携式仪表不是固定安装在开关板上的，故不需要形状、代号.
