浅谈常用电工仪表的选择和使用
职业教育的重要历史使命就是培养实用性的技术人才，电工仪表课程是一门应用广泛的实务课程，是电学基础知识。在各种电工仪表中，万用表是最常用的，其使用和组装是电工仪表的重要内容。学好这门课程，掌握常用电工仪表知识，对学生在生产实习中的熟练准确操作有很大的帮助。多年的教学实践中我在不断地总结，怎样才能提高教学效果，激发学生学习的积极性。使学生能够主动、、灵活运用所学知识解决实际问题。下面结合自己的教学体会，谈一谈自己的粗浅看法。
一、利用多媒体辅助教学
市场上的电工仪表种类繁多，按照结构和用途的不同，可以归纳为三类，但是怎样让学生对这些仪表有一个系统和直观的认识呢，教师可以利用多媒体技术手段，把各种仪表的形状、性能、特点用多媒体课件的形式展示出来，或者利用图片等挂图形式，让学生认识和了解各种仪表的形状。具体内容包括：
1.指示式仪表
包括常用的电流表、电压表、功率表等。具体还可以按工作原理分为磁电系、电磁系、电动系、整流系、感应系、电子系等几大类仪表。如果从使用方式上可以分为便携安装式；如果从防御外来电磁干扰能力可以分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等四类；如果从被测信号性质方面可分为交流仪表和叫直流仪表两种；如果从测量准确度方面分，可以分为0.1~5.0七个等级，等级越高准确度越大。
2.数字仪表
这一类仪表是数字化原理，对物体测量后的结果，可以显示为数码形式。包括数字电压表、数字万用表、数字频率表三种类型。
把以上知识用直观的图画形式或者多媒体三维动态形式把具体的操作过程演示出来，既活跃了课堂气氛，提高了学生学习的兴趣，也使同学们有一个直观的印象，增加记忆和强化了教学效果。
二、从整体上把握知识框架
在测量物理量时，需要多种仪表，因此，课程体系中设置了电工仪表这一内容。教师教学中要从整体的高度把握教材的大致框架，从而确定科学的教学方法，使教学呈现高屋建瓴的模式。教会学生在什么情况下使用哪种仪表，然后认真阅读电工仪表的面板，面板上的符号和数字需要认真阅读和理解，这些符号标志是表示该仪表有关技术特性的说明。限制了该仪表的使用条件及测量的电气参数范围、结构和精确度等级等，这些数据符号是为使用该仪表提供的重要参考指标。

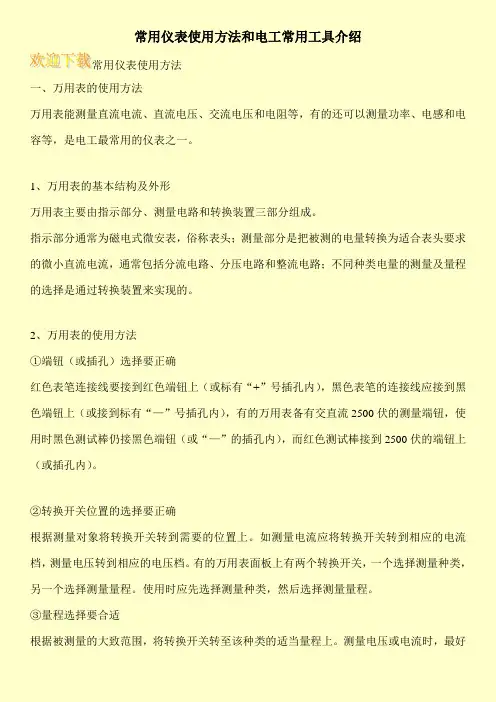

常用仪表使用方法和电工常用工具介绍
常用仪表使用方法
一、万用表的使用方法
万用表能测量直流电流、直流电压、交流电压和电阻等，有的还可以测量功率、电感和电容等，是电工最常用的仪表之一。
1、万用表的基本结构及外形
万用表主要由指示部分、测量电路和转换装置三部分组成。
指示部分通常为磁电式微安表，俗称表头；测量部分是把被测的电量转换为适合表头要求的微小直流电流，通常包括分流电路、分压电路和整流电路；不同种类电量的测量及量程的选择是通过转换装置来实现的。
2、万用表的使用方法
①端钮（或插孔）选择要正确
红色表笔连接线要接到红色端钮上（或标有“+”号插孔内），黑色表笔的连接线应接到黑色端钮上（或接到标有“—”号插孔内），有的万用表备有交直流2500伏的测量端钮，使用时黑色测试棒仍接黑色端钮（或“—”的插孔内），而红色测试棒接到2500伏的端钮上（或插孔内）。
②转换开关位置的选择要正确
根据测量对象将转换开关转到需要的位置上。如测量电流应将转换开关转到相应的电流档，测量电压转到相应的电压档。有的万用表面板上有两个转换开关，一个选择测量种类，另一个选择测量量程。使用时应先选择测量种类，然后选择测量量程。
③量程选择要合适
根据被测量的大致范围，将转换开关转至该种类的适当量程上。测量电压或电流时，最好
实训授课教案
课 程 电工技能实训 任课
教师 授课
班级
模块 模块二 常用电工工具与仪表的使用 课题 课题三 兆欧表、钳形电流表和接地电阻测量仪的使用
授课
时数 6 授课
时间
教学目标 知识目标：1.掌握各仪表的结构和性能
2.了解各仪表的基本工作原理及使用方法
技能目标：1.具备仪表使用的基本知识
2.会使用相关电工仪表进行测量
教学重点 兆欧表、钳形电流表和接地电阻仪的工作原理和使用方法；
教学难点 通过实训课对仪表技能的训练，使学生经历基本的操作技术工作过程，学会使用相关仪表。
教学
准备
教学后记
及改进措施
实训授课教案
教学
环节 教 学 内 容 教学
方法
组织教学
任务引入
讲 授
检查学生出勤及工装
在我们对用电设备的的日常维护中，常用的电工仪表除了万用表之外，还有兆欧表、钳形电流表以及接地电阻测量仪。兆欧表主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。通常用普通电流表测量电流时，需要将电路切断停机后才能将电流表接入进行测量，这是很麻烦的，有时正常运行的电动机不允许这样做。此时，使用钳形电流表就显得方便多了，可以在不切断电路的情况下来测量电流。接地电阻测量仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；接地电阻测量仪还可以测量土壤电阻率及地电压。因此，作为电工专业的学生掌握它们的使用方法十分重要。
知识链接1 兆欧表
一、兆欧表的结构
兆欧表又称摇表，是专用于检查和测量电气设备或供电线路的绝缘电阻的一种可携式仪表。它的计量单位是兆欧（MΩ）。兆欧表的种类很多，但其作用原理基本相同，常用ZC25型兆欧表的外形如图2-3-1所示。
兆欧表主要是由手摇发电机和磁电系电流比率式测量机构组成。手摇发电机的额定输出电压有250V、500V、1KV、2.5KV、5KV等几种规格。
1 华忆教育集团(机电系)
2015年项目实训
实训地点：_电工实训室
指导老师：徐 林
任
务 书 2
任务三: 常用电工工具仪表的使用
班级： 实训人员： 核准：
一、引入阶段：
在电工技术基础中，是离不开电工工具仪表的使用的。一个合格的电工，在检测电路或者在维修中，都是能熟练的使用各种电工仪表工具，以保证在十分安全的情况下进行电工作业。但是，要正确规范的操作各种电工仪器仪表就必须对电工仪表工具的结构、原理进行掌握。下面我们就来介绍几种常用的电工工具仪表。
电工工具大体上可分为三类：
1.通用电工工具：如：测电笔、剥线钳、电工刀、螺丝刀、活络扳手等；
2.线路装修工具：如：冲击电占、管子钳、紧线器、切割工具、套丝器具等；
3.设备装修工具：如：电胶布、热弯吹风、钳子、螺丝刀等。
二、信息收集：（小组分工完成下列任务）
1.测电笔
图一 测电笔的结构 图二 测电笔的握法
2.螺丝刀与扳手
图三 螺丝刀与扳手的结构和使用
3.剥线钳
图四 剥线钳
4.脚扣与安全带
3
图五 脚扣与安全带
5.紧线器
图六 紧线器
6.电烙铁
图七 电烙铁的分类
三、制定计划：
1．各组分工完成信息收集情况：
实训内容 分工人员 准备资料 完成情况
1 测电笔的使用
2 螺丝刀和扳手的分类与使用
3 剥线钳的使用
4 脚扣与安全带的结构和使用方法
5 紧线器的使用方法
2．写出在过程中遇到的哪些问题，是如何解决的，有什么收获（各部分分别写出）。
4
四、确定计划：
1．小组成员汇报信息收集的知识点；
2．课任老师审核制定计划的情况，进行指导并签署意见。
五、实施计划
1．以小组为单位讨论各个小组的分工；
