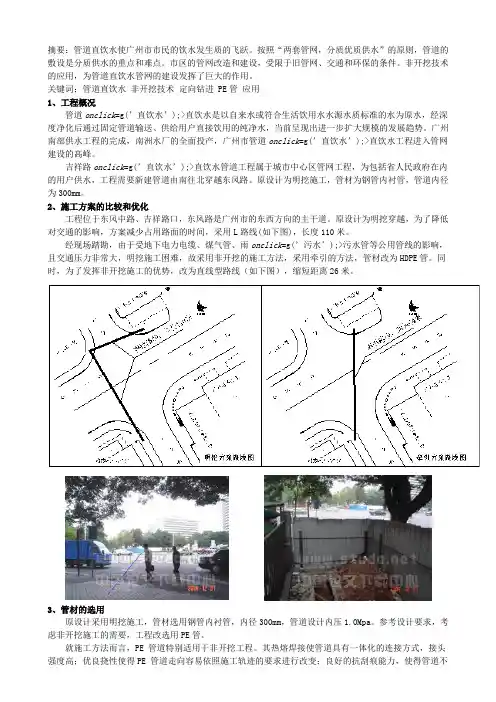

摘要：管道直饮水使广州市市民的饮水发生质的飞跃。按照“两套管网，分质优质供水”的原则，管道的敷设是分质供水的重点和难点。市区的管网改造和建设，受限于旧管网、交通和环保的条件。非开挖技术的应用，为管道直饮水管网的建设发挥了巨大的作用。
关键词：管道直饮水 非开挖技术 定向钻进 PE管 应用
1、工程概况
管道onclick=g(’直饮水’);>直饮水是以自来水或符合生活饮用水水源水质标准的水为原水，经深度净化后通过固定管道输送、供给用户直接饮用的纯净水，当前呈现出进一步扩大规模的发展趋势。广州南部供水工程的完成，南洲水厂的全面投产，广州市管道onclick=g(’直饮水’);>直饮水工程进入管网建设的高峰。
吉祥路onclick=g(’直饮水’);>直饮水管道工程属于城市中心区管网工程，为包括省人民政府在内的用户供水，工程需要新建管道由南往北穿越东风路。原设计为明挖施工，管材为钢管内衬管，管道内径为300mm。
2、施工方案的比较和优化
工程位于东风中路、吉祥路口，东风路是广州市的东西方向的主干道。原设计为明挖穿越，为了降低对交通的影响，方案减少占用路面的时间，采用L路线(如下图)，长度110米。
经现场踏勘，由于受地下电力电缆、煤气管、雨onclick=g(’污水’);>污水管等公用管线的影响，且交通压力非常大，明挖施工困难，故采用非开挖的施工方法，采用牵引的方法，管材改为HDPE管。同时，为了发挥非开挖施工的优势，改为直线型路线（如下图），缩短距离26米。
3、管材的选用
原设计采用明挖施工，管材选用钢管内衬管，内径300mm，管道设计内压1.0Mpa。参考设计要求，考虑非开挖施工的需要，工程改选用PE管。
就施工方法而言，PE 管道特别适用于非开挖工程。其热熔焊接使管道具有一体化的连接方式，接头强度高；优良挠性使得PE 管道走向容易依照施工轨迹的要求进行改变；良好的抗刮痕能力，使得管道不
电力工程建设项目中非开挖的施工技术
摘要：非开挖的施工技术是一种非常流行的施工技术，在电力工程的建设中使用的非开挖的施工技术主要是用在那些无法开挖或者说是不方便开挖的非岩石或非流沙的非正常化的地质区域。由河流、路面的上方或者建筑物的下方穿越进行施工的技术就叫非开挖的施工技术。故此，本文将结合实例对非开挖的施工技术进行了一系列的探讨。
关键词：电力工程建设项目；非开挖；施工技术
引言
随着城市的快速发展，经济也在突飞猛进。越来越多的地方正在走向城市化，电力工程建设项目也必将随之进行。电能可以通过地下电力电缆传输，不仅占用面积小，节省了地面空间的使用，地面建筑物也不会影响传输，更不需要设置导线架和杆塔，这种方式是美观又方便。因此，目前电力工程中电缆线路的使用逐渐增多。但一般情况下，都是对电力管道进行开槽和铺设，会占用一定的路面，并造成交通堵塞。在回填开挖过程中可能会破坏原有管道；在运输过程中可能出现土渣的泄漏，造成扬尘；在沟槽回填和路面修复时容易产生不均匀沉降，使路面凹陷或凸出，不利于车辆和行人通行。因此，普通的建筑方法已经不能适应城市的发展。在这种情况下，非开挖技术显示出其优越性。
1 实例概况
在电缆铺设过程中，会遇到车辆通过的主干道和行洪排水通道。主干道两侧是乔木和绿化带，管线设在地面下相互穿插，而经过的排洪渠又常年排水，无法对其进行截水开挖。比如，一个电力项目的使用更好的方法是要在工厂中以及和我们所说的220kV变电站中，二者之间需要一个更好的电缆来嫁接，从220kV变电站向工厂提供电源，而这个电源就会很快的变成了110kV电压等级。我们很容易发现，要先将道路的一半进行大型的开挖，如若使用先铺好管线，然后再进行填充的传统方法，之后才开始进行道路另一侧的电力施工工程，看起来操作比较简便，可是在实际的施工过程当中，肯定会直接的或者间接的关系到另外一个层次也就是所谓的主要干道周围施工的情况以及正常排水和排洪的渠道，还有周围环境。同时在一定的程度上造成了花草树木绿化带的破坏；安全无法得到保障；商业的发展也会受到一定的影响。而且还会产生污染环境的噪声、废弃以及粉尘等等。如果进行综合施工，那成本就会较高。在整个影响过程中还包括更多的要素，其中最主要的一个内容就是城市居民的生存环境。当整个交通出现严重拥堵和不畅的情况的时候，就不得不改变路线，还有一个情况是直接的就终止施工。因此在这样的电力施工工程中就要采取非开挖的方式来进行，以此来避免这些弊端。

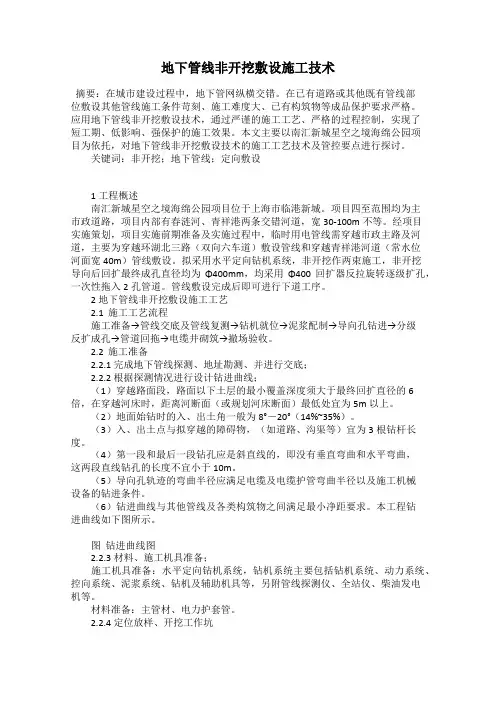

地下管线非开挖敷设施工技术
摘要：在城市建设过程中，地下管网纵横交错。在已有道路或其他既有管线部位敷设其他管线施工条件苛刻、施工难度大、已有构筑物等成品保护要求严格。应用地下管线非开挖敷设技术，通过严谨的施工工艺、严格的过程控制，实现了短工期、低影响、强保护的施工效果。本文主要以南汇新城星空之境海绵公园项目为依托，对地下管线非开挖敷设技术的施工工艺技术及管控要点进行探讨。
关键词：非开挖；地下管线；定向敷设
1 工程概述
南汇新城星空之境海绵公园项目位于上海市临港新城。项目四至范围均为主市政道路，项目内部有春涟河、青祥港两条交错河道，宽30-100m不等。经项目实施策划，项目实施前期准备及实施过程中，临时用电管线需穿越市政主路及河道，主要为穿越环湖北三路（双向六车道）敷设管线和穿越青祥港河道（常水位河面宽40m）管线敷设。拟采用水平定向钻机系统，非开挖作两束施工，非开挖导向后回扩最终成孔直径均为Φ400mm，均采用Φ400回扩器反拉旋转逐级扩孔，一次性拖入2孔管道。管线敷设完成后即可进行下道工序。
2 地下管线非开挖敷设施工工艺
2.1 施工工艺流程
施工准备→管线交底及管线复测→钻机就位→泥浆配制→导向孔钻进→分级反扩成孔→管道回拖→电缆井砌筑→撤场验收。
2.2 施工准备
2.2.1 完成地下管线探测、地址勘测、并进行交底；
2.2.2 根据探测情况进行设计钻进曲线；
（1）穿越路面段，路面以下土层的最小覆盖深度须大于最终回扩直径的6倍，在穿越河床时，距离河断面（或规划河床断面）最低处宜为5m以上。
（2）地面始钻时的入、出土角一般为8°－20°（14%~35%）。
（3）入、出土点与拟穿越的障碍物，（如道路、沟渠等）宜为3根钻杆长度。
（4）第一段和最后一段钻孔应是斜直线的，即没有垂直弯曲和水平弯曲，这两段直线钻孔的长度不宜小于10m。

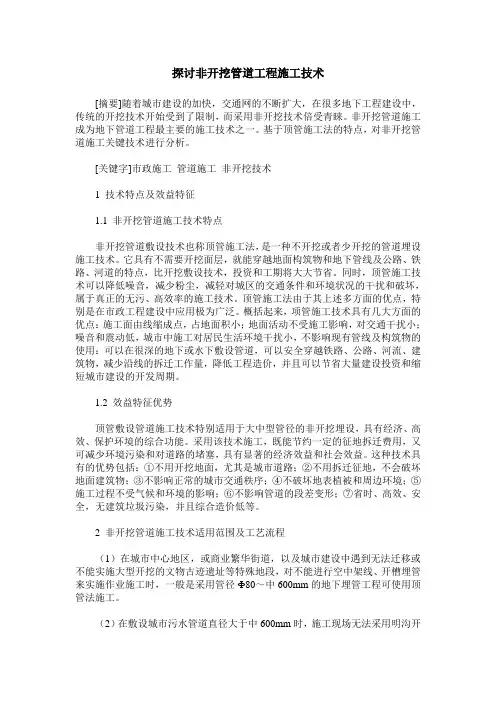

探讨非开挖管道工程施工技术
[摘要]随着城市建设的加快，交通网的不断扩大，在很多地下工程建设中，传统的开挖技术开始受到了限制，而采用非开挖技术倍受青睐。非开挖管道施工成为地下管道工程最主要的施工技术之一。基于顶管施工法的特点，对非开挖管道施工关键技术进行分析。
[关键字]市政施工 管道施工 非开挖技术
1 技术特点及效益特征
1.1 非开挖管道施工技术特点
非开挖管道敷设技术也称顶管施工法，是一种不开挖或者少开挖的管道埋设施工技术。它具有不需要开挖面层，就能穿越地面构筑物和地下管线及公路、铁路、河道的特点，比开挖敷设技术，投资和工期将大大节省。同时，顶管施工技术可以降低噪音，减少粉尘，减轻对城区的交通条件和环境状况的干扰和破坏，属于真正的无污、高效率的施工技术。顶管施工法由于其上述多方面的优点，特别是在市政工程建设中应用极为广泛。概括起来，项管施工技术具有几大方面的优点：施工面由线缩成点，占地面积小；地面活动不受施工影响，对交通干扰小；噪音和震动低，城市中施工对居民生活环境干扰小，不影响现有管线及构筑物的使用：可以在很深的地下或水下敷设管道，可以安全穿越铁路、公路、河流、建筑物，减少沿线的拆迁工作量，降低工程造价，并且可以节省大量建设投资和缩短城市建设的开发周期。
1.2 效益特征优势
顶管敷设管道施工技术特别适用于大中型管径的非开挖埋设，具有经济、高效、保护环境的综合功能。采用该技术施工，既能节约一定的征地拆迁费用，又可减少环境污染和对道路的堵塞，具有显著的经济效益和社会效益。这种技术具有的优势包括：①不用开挖地面，尤其是城市道路；②不用拆迁征地，不会破坏地面建筑物；③不影响正常的城市交通秩序；④不破坏地表植被和周边环境；⑤施工过程不受气候和环境的影响；⑥不影响管道的段差变形；⑦省时、高效、安全，无建筑垃圾污染，并且综合造价低等。
2 非开挖管道施工技术适用范围及工艺流程
（1）在城市中心地区，或商业繁华街道，以及城市建设中遇到无法迁移或不能实施大型开挖的文物古迹遗址等特殊地段，对不能进行空中架线、开槽埋管来实施作业施工时，一般是采用管径Ф80～中600mm的地下埋管工程可使用顶管法施工。
