第四章(认识电路)课时作业
1 第四章(认识电路)练习题
§1. 电路
知识点一: 电路的组成
1. 把 、 、开关用 连接起来组成的电流的路径,叫做电路。最简单的电路是由电源、用电器、开关和导线四部分组成的，它们的作用是：电源
;
用电器
; 开关
; 导线
.
知识点二: 通路、开路和短路
2．接通的电路叫 ； 的电路叫开路；不经过 用导线直接
的情况叫短路。短路时电流 ，会烧坏电源，所以是不允许的。
知识点三: 电路图
3．下图所示的四个电路中，正确的电路图是（ ）
4．如图所示的电路图，下列说法中，正确的是 ( )
A．闭合S2，断开S1、S3时，电路是断路
B．闭合S1、S2、S3时，电路是通路
C．闭合S1、S2，断开S3时，电路是短路
D．闭合S2、S3，断开S1时，Ll发光而L2不发光
5．画出如图所示实物的电路图。
6．按照图所示的电路图, 将图中各个元件连接起来。
第四章(认识电路)课时作业
2 §2. 电路的连接
知识点一: 串联电路
1．把用电器 连接起来的电路，叫做串联电路。在串联电路中，只有 条电流通路，切断任何一处电路，整个电路 。
2．想通过一个电键同时控制两灯泡的发光和熄灭, 那么 ( )
A、两个灯泡可以是串联或并联； B、两个灯泡只能是串联；
C、两个灯泡只能是并联； D、串联、并联都不行。
3．在如图所示的电路中，灯泡L1和L2的连接方式属于串联的是：（ ）
沪科版物理-九年级上册-第十四章-了解电路-同步练习
一、单选题
1.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图4中A.B.C三处的电流大小，为了进一步探究A.B.C三处的电流大小的关系，总结普遍规律，他下一步的操作应该是（ ）
A. 将电源两极对调，再次测量A，B，C三处的电流
B. 改变开关S的位置，再次测量A，B，C三处的电流
C. 换用不同规格的灯泡，再次测量A，B，C三处的电流
D. 将图中两只灯泡位置对调，再次测量A，B，C三处的电流
2.对静电现象的认识，下列说法中正确的是（ ）
A. 自然界只存在正、负两种电荷 B. 同种电荷相互吸引，异种电荷相互排斥
C. 摩擦起电创造了电荷 D. 从静电现象认识到原子核是可分的
3.如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（ ）
A. a、b都是电流表
B. a、b都是电压表
C. a是电压表，b是电流表
D. a是电流表，b是电压表
4.如图所示的电路中，开关闭合后，两个灯泡并联的电路是（ ）
A. B.
C. D.
5.如图，电源电压保持不变,只闭合开关S，灯泡L正常发光，再闭合开关S1 ， 则（ ）
A. 电流表示数变大，灯亮度不变，电压表示数变小 B. 电流表示数变小，灯变暗
C. 电路中的总功率变大，灯亮度不变 D. 小灯泡的额定功率变大

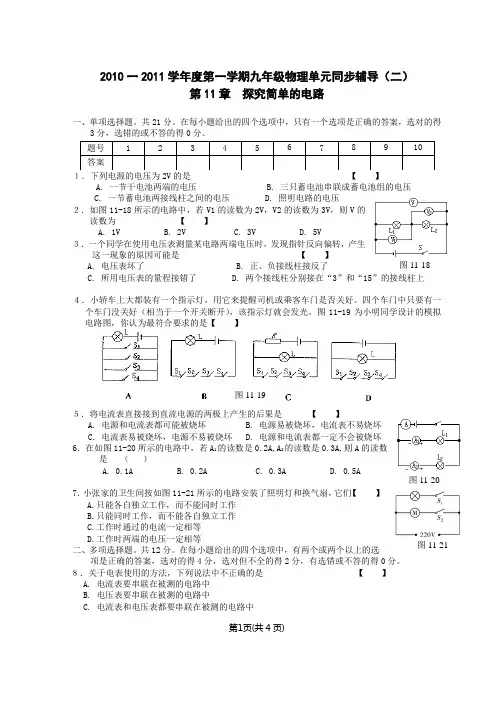

第1页(共4页) 2010一2011学年度第一学期九年级物理单元同步辅导（二）
第11章 探究简单的电路
一、单项选择题。共21分。在每小题给出的四个选项中，只有一个选项是正确的答案，选对的得3分，选错的或不答的得0分。
１．下列电源的电压为2V的是 【 】
A. 一节干电池两端的电压 B. 三只蓄电池串联成蓄电池组的电压
C. 一节蓄电池两接线柱之间的电压 D. 照明电路的电压
２．如图11-18所示的电路中，若V1的读数为2V，V2的读数为3V，则V的读数为 【 】
A. 1V B. 2V C. 3V D. 5V
３．一个同学在使用电压表测量某电路两端电压时，发现指针反向偏转，产生这一现象的原因可能是 【 】
A. 电压表坏了 B. 正、负接线柱接反了
C. 所用电压表的量程接错了 D. 两个接线柱分别接在“3”和“15”的接线柱上
４．小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。图11-19为小明同学设计的模拟电路图，你认为最符合要求的是【 】
５．将电流表直接接到直流电源的两极上产生的后果是 【 】
A. 电源和电流表都可能被烧坏 B. 电源易被烧坏，电流表不易烧坏
C. 电流表易被烧坏，电源不易被烧坏 D. 电源和电流表都一定不会被烧坏
6．在如图11-20所示的电路中，若A1的读数是0.2A,A2的读数是0.3A,则A的读数是 （ ）

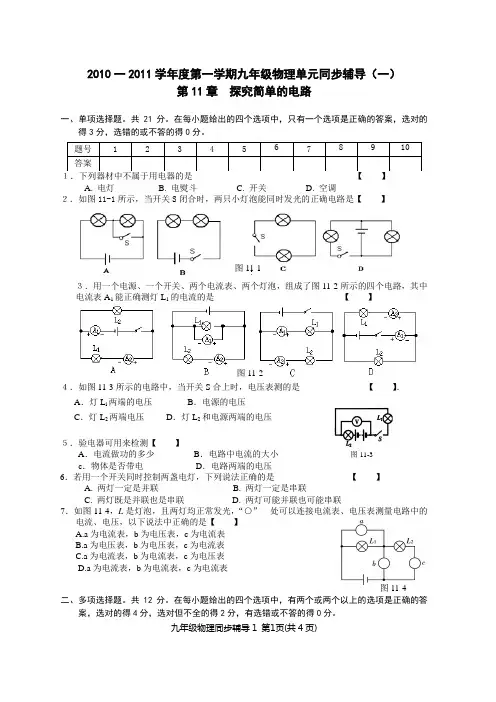

九年级物理同步辅导1 第1页(共4页) 2010一2011学年度第一学期九年级物理单元同步辅导（一）
第11章 探究简单的电路
一、单项选择题。共21分。在每小题给出的四个选项中，只有一个选项是正确的答案，选对的得3分，选错的或不答的得0分。
１．下列器材中不属于用电器的是
【 】
A. 电灯 B. 电熨斗 C. 开关 D. 空调
２．如图11-1所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是【 】
３．用一个电源、一个开关、两个电流表、两个灯泡，组成了图11-2所示的四个电路，其中电流表A1能正确测灯L1的电流的是 【 】
４．如图11-3所示的电路中，当开关S合上时，电压表测的是 【 】．
A．灯Ll两端的电压 B．电源的电压
C．灯L2两端电压 D．灯L2和电源两端的电压
５．验电器可用来检测【 】
A．电流做功的多少 B．电路中电流的大小
c．物体是否带电 D．电路两端的电压
6．若用一个开关同时控制两盏电灯，下列说法正确的是 【 】
A. 两灯一定是并联 B. 两灯一定是串联
C. 两灯既是并联也是串联 D. 两灯可能并联也可能串联
7．如图11-4，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是【 】
A.a为电流表，b为电压表，c为电流表
B.a为电压表，b为电压表，c为电流表
C.a为电流表，b为电流表，c为电压表
