13.1 从闪电谈起
学习目标
1.感悟什么是电荷，知道什么是正电荷，什么是负电荷。
2.感知电荷之间的互相作用规律。
3. 学会使用验电器。
预习提纲
1．摩擦起电
一些物体被摩擦后，能够________轻小物体。人们把这种现象称为物体带了“电”，或者说带了电荷。
2．电荷的种类
（1）把丝绸摩擦过的玻璃棒上所带的电规定为___电荷。
（2）把毛皮摩擦过的橡胶棒上所带的电规定为____电荷。
3．两种电荷之间的相互作用规律
同种电相互_______，异种电荷相互_______。
4．物体带电时，它的尖端容易发生放电现象，这种现象叫做 。
5．摩擦起电的实质：摩擦起电实际上并不是产生了电，而是电子在物体之间的________。
6．验电器
（1）验电器的作用是_________________；
（2）验电器的验电原理是___________ _________；
7．静电喷涂、静电植绒、静电除尘、静电复印等，都是根据
的原理工作的
8．解决油罐车火花放电引起火灾的方法是 ，将电荷导入大地；解决雷电现象造成的危害的方法是在建筑物的高端安装 。
学习过程
一、电是什么
活动1
1.感知电荷
做一做 按图11-2做实验，观察带电体对轻小物体的吸引作用，感知什么是电荷。
想一想 生活中还有哪些摩擦起电现象。
2.感知两种不同电荷
读一读 课本图11-3部分，记住什么是正电荷，什么是负电荷。
二、电荷间的相互作用
1.研究电荷之间的相互作用
活动 2 按照活动2的步骤研究，观察
电荷间的相互作用：
图11－1－1为某同学的研究情况，与你观察的
现象一样吗？
根据实验现象，可得到电荷之间的作用规律是：同种电荷相互
； 异种电荷相互 。
1 14.2 探究欧姆定律
1．电流与电压的关系
图14－2－1
2．电流与电阻的关系
图14－2－2
一 探究电流与电压、电阻的关系
1．提出问题
电流与电压、电阻有什么定量关系？
2．制订计划，设计实验
要研究电流与电压、电阻的关系，采用的研究方法是__________法．即保持电阻不变，改变电压，研究电流与电压的关系；保持电压不变，改变电阻，研究电流与电阻的关系．
3．进行实验，收集数据
试着画出电路图并连接实物图，移动滑动变阻器的滑片满足实验条件，并记录相关数据．
4．分析论证
由实验过程及数据分析出变量与不变量，再分析它们之间的关系．
5．得出结论
在电阻一定的情况下，导体中的电流与加在导体两端的电压成________；在电压不变的情况下，导体中的电流与导体的电阻成________ .
二 欧姆定律
1．内容：一段导体中的电流，跟这段导体两端的电压成________关系，跟这段导体的电阻成________关系． 2 2．公式：I＝________．变形公式：________、________．
三 串、并联电路的特点
串联电路 并联电路
电
路
图
电流
关系 I1＝I2
I1＝I2＝……＝In I总＝I1＋I2
I总＝I1＋I2＋……＋In
电压
关系 U总＝U1＋U2
U总＝U1＋U2＋……＋Un U1＝U2
U1＝U2＝……＝Un
其
他 分压原则：U1U2＝R1R2
技巧：电阻大，分压多 分流原则：I1I2＝R2R1
技巧：①电阻大，电流小；
②多一条支路， 干路多一份电流；
③支路与支路互不影响，各支路独立工作
类型一 电流与电压的关系
例1 小明在探究“通过导体的电流跟电压的关系”时，根据实验目的设计出实验电路图，并按电路图连接实验器材如图14－2－3甲所示．
图14－2－3
(1)电路中有一根导线未连接，请你在图甲中用笔画线代替导线，将电路连接完整．
(2)连接电路过程中，开关应处于________状态，闭合开关前应将滑动变阻器滑片调至阻值最________的位置．

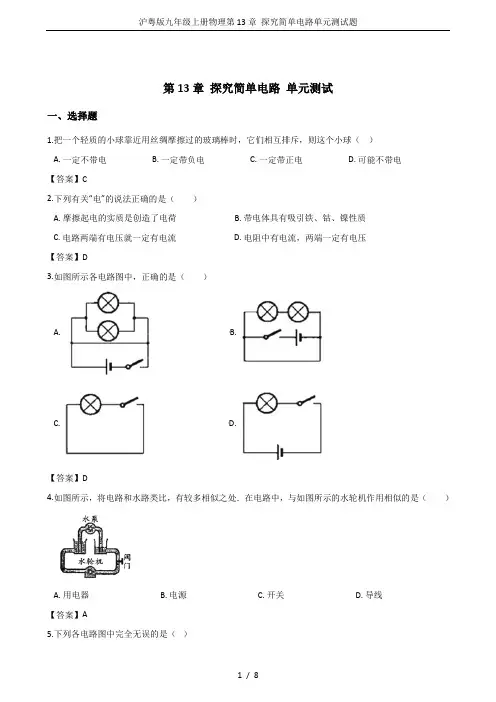

沪粤版九年级上册物理第13章 探究简单电路单元测试题
1 / 8
第13章 探究简单电路 单元测试
一、选择题
1.把一个轻质的小球靠近用丝绸摩擦过的玻璃棒时，它们相互排斥，则这个小球（ ）
A. 一定不带电 B. 一定带负电 C. 一定带正电 D. 可能不带电
【答案】C
2.下列有关“电”的说法正确的是（ ）
A. 摩擦起电的实质是创造了电荷 B. 带电体具有吸引铁、钴、镍性质
C. 电路两端有电压就一定有电流 D. 电阻中有电流，两端一定有电压
【答案】D
3.如图所示各电路图中，正确的是（ ）
A. B.
C. D.
【答案】D
4.如图所示，将电路和水路类比，有较多相似之处．在电路中，与如图所示的水轮机作用相似的是（ ）
A. 用电器 B. 电源 C. 开关 D. 导线
【答案】A
5.下列各电路图中完全无误的是（ ） 沪粤版九年级上册物理第13章 探究简单电路单元测试题
2 / 8 A. B. C. D.
【答案】D
6. 现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（ ）
第13章探究简单电路
单元测试
【满分：100分时间：45分钟】
一．选择(共15小题，每小题3分，本大题共45分)
1．两个带电体接触后都不带电了，说明它们原来带的电是（）
A.同种电荷 B.异种电荷 C.等量同种电荷 D.等量异种电荷
【答案】D
【解析】A．因为同种电荷排斥，不发生电荷的中和现象，故A不符合题意；
B．异种电荷吸引，但如果不是等量的异种电荷不能中和完全，物体也会带电，故B不符合题意；
C．如果带等量同种电荷接触后不能发生电荷的中和现象，物体还要带点，故C不符合题意；
D．两个带电体接触后都不带电了，说明它们原来带的电是等量异种电荷，故D符合题意。
故选D。
2．“粘”字用来描述某些物理现象形象而生动，对下列现象的成因分析不正确的是（）
A．光滑铅块挤压在一起就能“粘”住--因为分子间没有斥力
B．吸盘式挂衣钩能够“粘”在墙上--由于大气压的作用
C．刚从冷冻室拿出的冰棒会“粘”住舌头--因为液体瞬间凝固
D．穿在身上的化纤衣服易“粘”毛绒--因为衣服带静电
【答案】A
【解析】A．分子间的引力和斥力是同时存在的，故A不正确，A符合题意；
B．挂衣钩是被大气压压在墙上的，故B正确，B不符合题意；
C．冰棒会“粘”住舌头，是因为舌头上的水分遇到温度较低的冰棒凝固成冰，故C正确，C不符合题意；
D．化纤衣服与皮肤摩擦时，会产生静电，吸引较小的毛绒，故D正确，D不符合题意。
故选A。
3．取两个相同的验电器A和B，使A带电，B不带电。可以看到A的金属箔张开，B的金属箔闭合（如图）。用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化情况是（）
A．A和B都不变 B．A变小，B张开
C．A变大，B不变 D．A闭合，B张开
【答案】B
【解析】用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上所带电荷通过电子的移动向B验电器转移，若A带正电，B上的自由电子通过金属棒向验电器A转移，使B带正电；若A带负电，A上的自由电子通过金属棒向B移动，使B带负电。A验电器所带电荷量减少，金属箔张角变小，B验电器金属箔带同种电荷，金属箔张开，故ACD不符合题意，B符合题意。
