芙蓉江角木塘水电站工程

平面闸门埋件单元工程安装质量验收申请表

施工单位：中国水利水电第十四工程局有限公司 合同编号：JMTSD/SG001-2013

黄河勘测规划设计有限公司角木塘水电工程建设监理部：

本单元工程已按施工图纸要求，于 年 月 日开工，于 年 月 日基本完工，并通过自检合格，每道工序已按要求进行了验收，验收资料已备齐全，请组织验收。

申报单位：中国水利水电第十四工程局有限公司角木塘水电站项目经理部

申 报 人：

申报日期： 年 月 日

单位工程名称

分部工程名称

分项工程名称

单元工程名称

施工依据

施工组织设计

页脚内容 随同报送文件 □ 平面闸门底槛安装质量检查表

□ 平面闸门门楣安装质量检查表

□ 平面闸门主轨安装质量检查表

□ 平面闸门侧轨安装质量检查表

□ 平面闸门反轨安装质量检查表

□ 平面闸门止水板安装质量检查表

□ 平面闸门护角兼作侧轨安装质量检查表

□ 平面闸门胸墙安装质量检查表

□ 平面闸门门体安装质量检查表

□ 焊缝外观质量检查表

□ 焊缝内部质量检查表

□ 表面防腐蚀质量检查表

□ 单元工程试运转质量检查表

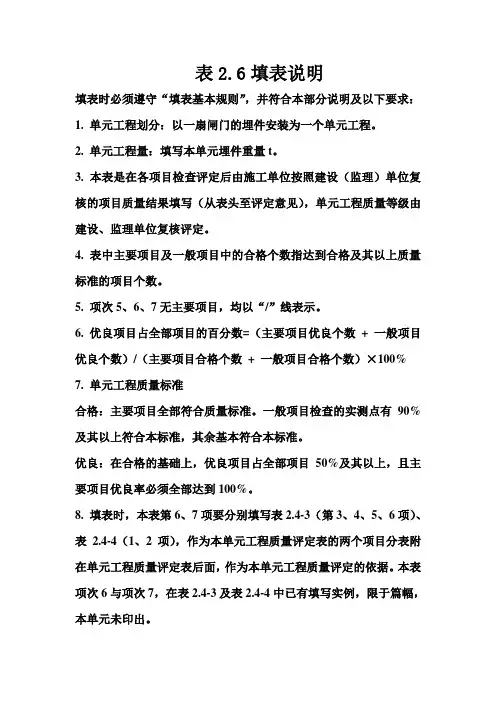

□ 平面闸门埋件单元工程安装质量验收评定表

施工组织设计

页脚内容 监 理

意 见

监理部： 黄河勘测规划设计有限公司

角木塘水电工程建设监理部

签署人：

签署日期： 年 月 日

说明：1、本表随同报送文件，有在□中打“√”无在□中打“×”；

2、本表由承建单位报送，监理部签署意见后，返回承建单位备查和存档。

芙蓉江角木塘水电站工程

表5.2.1 平面闸门底槛安装质量检查表

施工单位：中国水利水电第十四工程局有限公司 合同编号：JMTSD/SG001-2013

分部工程名称 单元工程名称

安装部位

安装内容

安装单位 中国水利水电第十四工程局

有限公司 开/完工日期 年 月 日～ 年 月 日

项次 检验项目 允许实测值（mm） 合格数 优良数 质量施工组织设计

页脚内容 偏差

（mm） 等级

1 2 3 4 …

主

控

项

目 1 对门槽中心线 a 工作范围内 ±5.0

2 对孔口中心线

b 工作范围内 ±5.0

3 工作表面一端对另一端的局差 L＜10000 2.0

L≥10000 3.0

4 工作表面平面度 工作范围内 2.0

5 工作表面组合处的错位 工作范围内 1.0

6 表面扭曲值ƒ 工作范围内表面宽度B B＜100 1.0

100≤B≤200 1.5

B＞200 2.0

一般项目 1 高程 ±5.0 施工组织设计

页脚内容 检查意见：

主控项目共＿＿项，其中合格＿＿项，优良＿＿项，合格率＿＿%，优良率＿＿%。

一般项目共＿＿项，其中合格＿＿项，优良＿＿项，合格率＿＿%，优良率＿＿%。

测量人

年 月 日

安装单位

评定人

年 月 日

监理工程师

年 月 日

芙蓉江角木塘水电站工程

表5.2.2 平面闸门门楣安装质量检查表

施工单位：中国水利水电第十四工程局有限公司 合同编号：JMTSD/SG001-2013

分部工程名称 单元工程名称

安装部位

安装内容

安装单位 中国水利水电第十四工程局

有限公司 开/完工日期 年 月 日～ 年 月 日

项次 检验项目 允许实测值合格数 优良数 质量等级 施工组织设计

页脚内容 偏差（mm） （mm）

1 2 3 …

主控项目 1 对门槽中心线 a 工作范围内 +2.0

-1.0

2 门楣中心对底槛面的距离 h ±3.0

3 工作表面平面度 工作范围内 2.0

4 工作表面组合处的错位 工作范围内 0.5

5 表面

扭曲值ƒ 工作范围内表面宽度B B＜100 1.0

100≤B≤

200 1.5

检查意见：

施工组织设计

页脚内容 主控项目共＿＿项，其中合格＿＿项，优良＿＿项，合格率＿＿%，优良率＿＿%。

一般项目共＿＿项，其中合格＿＿项，优良＿＿项，合格率＿＿%，优良率＿＿%。

测量人

年 月 日

安装单位

评定人

年 月 日

监理工程师

年 月 日

芙蓉江角木塘水电站工程

表5.2.3 平面闸门主轨安装质量检查表

施工单位：中国水利水电第十四工程局有限公司 合同编号：JMTSD/SG001-2013

分部工程名称 单元工程名称

安装部位

安装内容

安装单位 中国水利水电第十四工程局 开/完工日期 年 月 日～ 年 月 日 施工组织设计

页脚内容 有限公司

项次 检验项目 允许偏差

（mm） 实测值

（mm） 合格数 优良数 质量

等级

加工 不加工 1 2 3 …

主

控

项

目 1 对门槽中心线

a 工作范围内 +2.0

-1.0 +3.0

-1.0

2 对孔口中心线

b 工作范围内 ±3.0 ±3.0

3 工作表面平面度 工作范围内 — 2.0

4 工作表面组合处的错位 工作范围内 0.5 1.0

5 表面扭曲值ƒ 工作范围内

表面宽度B B＜100 0.5 1.0

100≤B≤200 1.0 2.0

B＞200 1.0 2.0

一般项1 对门槽中心线 a 工作范围外 +3.0

-1.0 +5.0

-2.0 施工组织设计

页脚内容 目

2 对孔口中心线 b 工作范围外 ±4.0 ±4.0

3 工作表面组合处的错位 工作范围外 1.0 2.0

4 表面扭曲值ƒ 工作范围外允许增加值 2.0 2.0

检查意见：

主控项目共＿＿项，其中合格＿＿项，优良＿＿项，合格率＿＿%，优良率＿＿%。

一般项目共＿＿项，其中合格＿＿项，优良＿＿项，合格率＿＿%，优良率＿＿%。

测量人

年 月 日

安装单位

评定人

年 月 日 监理工程师

年 月 日

芙蓉江角木塘水电站工程

表5.2.4 平面闸门侧轨安装质量检查表

施工单位：中国水利水电第十四工程局有限公司 合同编号：JMTSD/SG001-2013 施工组织设计

页脚内容 分部工程名称 单元工程名称

安装部位

安装内容

安装单位

中国水利水电第十四工程局

有限公司 开/完工日期 年 月 日～ 年 月 日

项次 检验项目 允许偏差（mm） 实测值

（mm） 合格数 优良数 质量

等级

1 2 3

主

控

项

目 1 对门槽中心线 a 工作范围内 ±5.0

2 对孔口中心线 b 工作范围内 ±5.0

3 工作表面组合处的错位 工作范围内 1.0

4 表面扭曲值ƒ 工作范围内

表面宽度B B＜100 2.0

100≤B≤200 2.5

B＞200 3.0

一1 对门槽中心线 a 工作范围外 ±5.0 施工组织设计

页脚内容 般项目 2 对孔口中心线 b 工作范围外 ±5.0

3 工作表面组合处的错位 工作范围外 2.0

4 表面扭曲值ƒ 工作范围外允许增加值 2.0

检查意见：

主控项目共＿＿项，其中合格＿＿项，优良＿＿项，合格率＿＿%，优良率＿＿%。

一般项目共＿＿项，其中合格＿＿项，优良＿＿项，合格率＿＿%，优良率＿＿%。

测量人

年 月 日 安装单位

评定人

年 月 日 监理工程师

年 月 日

芙蓉江角木塘水电站工程

表5.2.5 平面闸门反轨安装质量检查表

施工单位：中国水利水电第十四工程局有限公司 合同编号：JMTSD/SG001-2013

分部工程名称 单元工程名称
