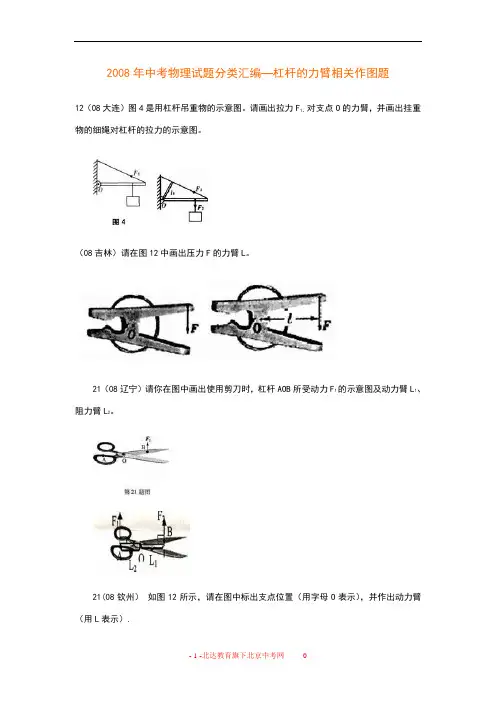

12（08大连）图4是用杠杆吊重物的示意图。请画出拉力F1。对支点O的力臂，并画出挂重物的细绳对杠杆的拉力的示意图。
（08吉林）请在图12中画出压力F的力臂L。
21（08辽宁）请你在图中画出使用剪刀时，杠杆AOB所受动力F1的示意图及动力臂L1、阻力臂L2。
21(08钦州） 如图12所示，请在图中标出支点位置（用字母O表示），并作出动力臂（用L表示）. v1.0 可编辑可修改
- 2 -北达教育旗下北京中考网 0
27（08北京密云）如图所示，画出力F对支点O的力臂L。（2分）
7（08安徽）如图所示，不计重力的杠杆OB可绕O点转动，重为6N的物体P悬挂在杠杆的中点A处，拉力F1与杠杆成30°角，杠杆在水平位置保持平衡。请在图中画出拉力F1的力臂，并求出此状态下拉力F1=_______N。
v1.0 可编辑可修改
- 3 -北达教育旗下北京中考网 0 答案：；6
(2)图4是一个瓶盖起子，请标出支点O和阻力F2。
17（08芜湖）芜湖临江桥是安徽首座独塔单索面斜拉桥(如图6甲所示)。将大桥的结构简化，可抽象成图6乙所示的杠杆模型，若将其中O点视为支点，请在图乙中作出拉索对桥面拉力F的力臂T．(保留作图痕迹)。
答案： v1.0 可编辑可修改
- 4 -北达教育旗下北京中考网 0
(3)（08福州）请在图17中画出力F的力臂。
23．（08南京）图16为用螺丝刀撬图钉的示意图，在图中画出动力F1的力臂l1和阻力F2的示意图．
//阻力的方向是易错点！
24．（08泰州）如图12是一种门锁把手的示意图，O点是把手的转轴，请画出作用力F的力臂L
（08淮安）在题23—4图中画出手对扳手的动力F的力臂，井用字母L表示．
v1.0
可编辑可修改
实用标准
文案大全 杠 杆 作 图 作 业

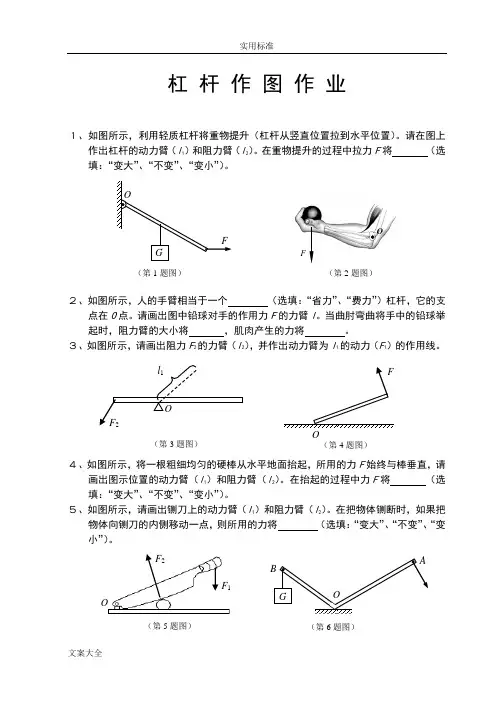

１、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。请在图上作出杠杆的动力臂（l1）和阻力臂（l2）。在重物提升的过程中拉力F将 （选填：“变大”、“不变”、“变小”）。
２、如图所示，人的手臂相当于一个 （选填：“省力”、“费力”）杠杆，它的支点在O点。请画出图中铅球对手的作用力F的力臂l。当曲肘弯曲将手中的铅球举起时，阻力臂的大小将 ，肌肉产生的力将 。
３、如图所示，请画出阻力F2的力臂（l2），并作出动力臂为l1的动力（F1）的作用线。
４、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F始终与棒垂直，请画出图示位置的动力臂（l1）和阻力臂（l2）。在抬起的过程中力F将 （选填：“变大”、“不变”、“变小”）。
５、如图所示，请画出铡刀上的动力臂（l1）和阻力臂（l2）。在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将 （选填：“变大”、“不变”、“变小”）。
O
G F
（第1题图）
O
F2 l1
（第3题图） O F （第2题图）
F
O
（第4题图）
F1 F2
O
（第5题图） A B
O G
（第6题图） 实用标准
文案大全 ６、如图所示，杠杆AOB能绕与地面的接触点O转动。在B端挂上重物G，在A端施加一个与OA垂直的力F，使杠杆在图示位置平衡。请画出动力臂（l1）和阻力臂（l2）。如果把力F的方向转动到竖直向下，则在转动的过程中，为了使杠杆仍在原来的位置平衡，力F的大小必须 （选填：“变大”、“不变”、“变小”）。
７、如图所示，AOB为轻质杠杆，O为支点，OA=OB，在杠杆的B端挂一重20N的物体，要使杠杆在图示位置平衡，则在A端施加的力F至少为 N。并把这个力的作用线在图上画出。
杠杆力臂作图题

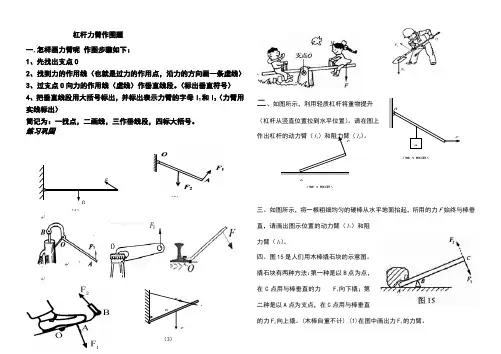

一.怎样画力臂呢 作图步骤如下：
1、先找出支点O
2、找到力的作用线（也就是过力的作用点，沿力的方向画一条虚线）
3、过支点O向力的作用线（虚线）作垂直线段。（标出垂直符号）
4、把垂直线段用大括号标出，并标出表示力臂的字母l1和l2（力臂用实线标出）
简记为：一找点，二画线，三作垂线段，四标大括号。
练习巩固
二、如图所示，利用轻质杠杆将重物提升
（杠杆从竖直位置拉到水平位置）。请在图上 作出杠杆的动力臂（l1）和阻力臂（l2）。
三、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F始终与棒垂直，请画出图示位置的动力臂（l1）和阻力臂（l2）。
四、图15是人们用木棒撬石块的示意图。撬石块有两种方法：第一种是以B点为点，在C点用与棒垂直的力 F1向下撬；第二种是以A点为支点，在C点用与棒垂直的力F2向上撬。(木棒自重不计) (1)在图中画出力F1的力臂。 O
G F
（第2题图） F
O
（第3题图） F
G
（1） （2）
（3） F O F
AB (2)若石块压在棒上的D点正好是AB的中点，你认为第
种方法更省力一些，理由是 。
五、如图12—12所示，杠杆的B端挂一重物，在A点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个力的示意图.
六、如图12—13所示，重为9 N的物体挂在B处，O为支点，要想使杠杆保持水平平衡，在A处施加的最小的力是_____N，方向_____.
七、如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动．请在C点画出这个力的示意图，并标出它的力臂L．
八、．如图为某一轻质杠杆，其中O点为支点，在B点悬挂一物体，要使杠杆在图中位置处于静止（平衡）状态，在图中的A点画出所需的最小力F的示意图及其力臂．
九、如图12—14所示，用一根木棒撬大石头，没有撬动，为了撬动大石头，应将垫在木棒下的小石块向_____移动，这实质上是增大了_____，同时又减小了_____.
,.
2008年中考物理试题分类汇编—杠杆的力臂相关作图题
12（08大连）图4是用杠杆吊重物的示意图。请画出拉力F1。对支点O的力臂，并画出挂重物的细绳对杠杆的拉力的示意图。
（08吉林）请在图12中画出压力F的力臂L。 ,.
21（08辽宁）请你在图中画出使用剪刀时，杠杆AOB所受动力F1的示意图及动力臂L1、阻力臂L2。 ,.
21(08钦州） 如图12所示，请在图中标出支点位置（用字母O表示），并作出动力臂（用L表示）. ,.
27（08北京密云）如图所示，画出力F对支点O的力臂L。（2分） ,.
7（08安徽）如图所示，不计重力的杠杆OB可绕O点转动，重为6N的物体P悬挂在杠杆的中点A处，拉力F1与杠杆成30°角，杠杆在水平位置保持平衡。请在图中画出拉力F1的力臂，并求出此状态下拉力F1=_______N。
,.
答案：；6
(2)图4是一个瓶盖起子，请标出支点O和阻力F2。
17（08芜湖）芜湖临江桥是安徽首座独塔单索面斜拉桥(如图6甲所示)。将大桥的结构简,.
化，可抽象成图6乙所示的杠杆模型，若将其中O点视为支点，请在图乙中作出拉索对桥面拉力F的力臂T．(保留作图痕迹)。
答案：
(3)（08福州）请在图17中画出力F的力臂。 ,.
23．（08南京）图16为用螺丝刀撬图钉的示意图，在图中画出动力F1的力臂l1和阻力F2的示意图．
//阻力的方向是易错点！
24．（08泰州）如图12是一种门锁把手的示意图，O点是把手的转轴，请画出作用力F的力臂L
（08淮安）在题23—4图中画出手对扳手的动力F的力臂，井用字母L表示． ,.
(4)如图所示，F1是作用在抽水机手柄A点处的动力，O为支点。请画出动力F1的力臂l1。
12（08重庆）在建筑工地上，王师傅想用撬棒将一块大石头挪开。其实撬棒就是一个杠杆，其支点（O）和受力情况如图7所示，请你在图中画出动力F1的力臂L1。根据王师傅使用撬棒的情况，可知此时撬棒是一个_________杠杆。（选填“省力”、“费力”、“等臂”）
