力臂的作图练习

杠杆力臂作图题

一 . 如何画力臂呢 ? 作图步骤以下：

1、先找出支点 O

2、找到力的作用线（也就是过力的作用点，沿力的方向画一条虚线）

3、过支点 O 向力的作用线（虚线）作垂直线段。 （标出垂直符号）

4、把垂直线段用大括号标出，并标出表示力臂的字母 l 1 和 l 2（力臂用

实线标出）

简记为：一找点，二画线，三作垂线段，四标大括号。 练习稳固

F

（2） G

（ 1）

二 、以下图，利用轻质杠杆将重物提高

O

（杠杆从竖直地点拉到水平川点） 。请在图上

作出杠杆的动力臂（ l ）和阻力臂（ l ）。

F 1 2

F

G

F

（第 2题图）A

B

O O

F

三、以下图，将一根粗细平均的硬棒从水平川面抬起，所用的力 F 一直与棒垂

直，请画出图示地点的动力臂（ l 1）和阻力臂（ l 2）。

四、图 15 是人们用木棒撬石块的表示图。撬石块有两种方法：第一种是以 B 点

为点，在 C 点用与棒垂直的力 F 1 向下撬；第二种是以 A 点为支点，在 C点用

与棒垂直的力 F2 向上撬。 ( 木棒自重不计 ) (1) 在图中画卖力 F1 的力臂。

(2) 若石块压在棒上的 D点正好是 AB 的中点， 你以为第 种方法更省力一些，

原因是 。

五、如图 12— 12 所示，杠杆的 B 端挂一重物，在 A 点施加一个最小的力，使杠

杆均衡在图中所示的地点上，试画出这个力的表示图 .

六、如图 12— 13 所示，重为 9 N 的物体挂在 B处， O为支点，要想使杠杆保持水

平均衡，在 A 处施加的最小的力是 _____N，方向 _____.

七、以下图，在课桌的 C 点用最小的力把桌腿 B抬离地面，在抬起时桌腿 A 没

（第 3 题图）

（ 3）

有滑动．请在 C点画出这个力的表示图，并标出它的力臂 L．

杠杆力臂作图题

一.怎样画力臂呢 作图步骤如下：

1、先找出支点O

2、找到力的作用线（也就是过力的作用点，沿力的方向画一条虚线）

3、过支点O向力的作用线（虚线）作垂直线段。（标出垂直符号）

4、把垂直线段用大括号标出，并标出表示力臂的字母l1和l2（力臂用实线标出）

简记为：一找点，二画线，三作垂线段，四标大括号。

练习巩固

二、如图所示，利用轻质杠杆将重物提升

（杠杆从竖直位置拉到水平位置）。请在图上 作出杠杆的动力臂（l1）和阻力臂（l2）。

三、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F始终与棒垂直，请画出图示位置的动力臂（l1）和阻力臂（l2）。

四、图15是人们用木棒撬石块的示意图。撬石块有两种方法：第一种是以B点为点，在C点用与棒垂直的力 F1向下撬；第二种是以A点为支点，在C点用与棒垂直的力F2向上撬。(木棒自重不计) (1)在图中画出力F1的力臂。 O

G F

（第2题图） F

O

（第3题图） F

G

（1） （2）

（3） F O F

AB (2)若石块压在棒上的D点正好是AB的中点，你认为第

种方法更省力一些，理由是 。

五、如图12—12所示，杠杆的B端挂一重物，在A点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个力的示意图.

六、如图12—13所示，重为9 N的物体挂在B处，O为支点，要想使杠杆保持水平平衡，在A处施加的最小的力是_____N，方向_____.

七、如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动．请在C点画出这个力的示意图，并标出它的力臂L．

八、．如图为某一轻质杠杆，其中O点为支点，在B点悬挂一物体，要使杠杆在图中位置处于静止（平衡）状态，在图中的A点画出所需的最小力F的示意图及其力臂．

九、如图12—14所示，用一根木棒撬大石头，没有撬动，为了撬动大石头，应将垫在木棒下的小石块向_____移动，这实质上是增大了_____，同时又减小了_____.

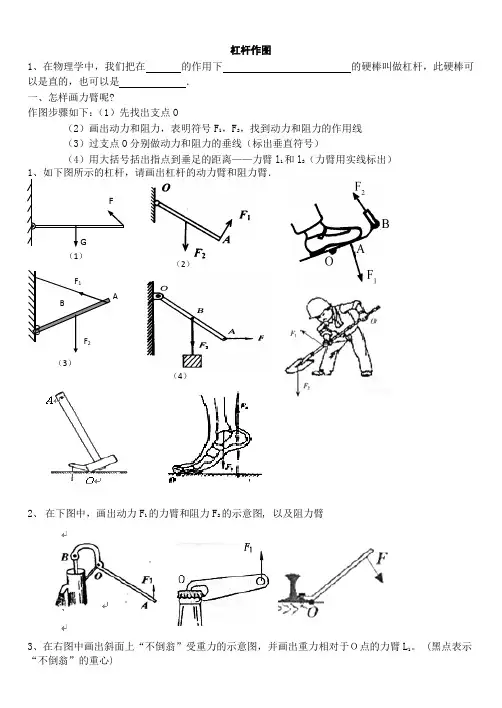

杠杆作图

1、在物理学中，我们把在 的作用下

的硬棒叫做杠杆，此硬棒可以是直的，也可以是 ．

一、怎样画力臂呢?

作图步骤如下：（1）先找出支点O

（2）画出动力和阻力，表明符号F1，F2，找到动力和阻力的作用线

（3）过支点O分别做动力和阻力的垂线（标出垂直符号）

（4）用大括号括出指点到垂足的距离——力臂l1和l2（力臂用实线标出）

1、如下图所示的杠杆，请画出杠杆的动力臂和阻力臂．

2、 在下图中，画出动力F1的力臂和阻力F2的示意图, 以及阻力臂

3、在右图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于Ｏ点的力臂L1。 (黑点表示“不倒翁”的重心) F

G

（1） （2）

（3） F2 O F1

A B

（4）

· O

A O,

F1 4、 某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2。

二、知道力臂怎样画出力？

具体步骤：先过力臂作一根垂线（力的作用线），然后作力。

满足的条件：其中一个力使杠杆顺时针转动，另一个力使杠杆逆时针转动，这样才能使杠杆平衡。

（1）如下左图，杠杆OA在力F1、F2的作用下处于静止状态，l2是F2的力臂，画出F1的力臂和力F2

（2）如下中图所示，杠杆OA在F1、F2两个力作用下平衡，图中已画出了杠杆A端受的力F1。如果虚线OO,是力F2的力臂，请在杠杆上标出F2的作用点B，并画出力F2的示意图。

（1）如下右图，杠杆在力F1、F2的作用下处于静止状态，l1是F1的力臂，画出F2的力臂和力F1

三、怎样画最小的力？（自己在下面写出）

1、如图所示，O为杠杆AC的支点，在B处挂一小球，AO＝OB＝BC，为使杠杆在水平位置平衡，

（1）画出施加在杠杆A点上最小动力FA的力臂LA，并标出FA的方向

力臂作图专项训练

1．“节约用水，人人有责”如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出阻力臂L2，并画出施加在A点的最小动力F1及其力臂L1．

2．如图所示，在B端施加一个最小的力FB，使杠杆平衡，请画出此力，并画出FA的力臂．

3．如图所示，一重为G的均匀木棒，可绕O点转动．若让木棒静止在图示位置，请画出木棒所受重力和作用在A点能使杠杆平衡的最小动力F的示意图．

4．画出下面动力F1的力臂．

5．请在图中画出力F1和F2的力臂l1和l2．

6．如图所示，画出道钉撬受到的阻力F2及F的力臂L1．

7．如图所示为钓鱼竿钓鱼的示意图，O为支点，画F1、F2的力臂L1和L2．

8．请在图中，画出动力F1的力臂（L1）．

9．请在杠杆上画出重物对杠杆拉力的力臂L2，和把物体拉起时的最小拉力F1及其力臂L1．

10．在图中，分别画出杠杆的动力臂l1和阻力臂l2．

11．按照下列要求作图，如图所示，AC为杠杆，O为支点，在B点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F并标出动力臂L．

12．请在图中画出物块所受重力G的示意图和力F对支点O的力臂l．

13．请在图中，画出两个力的力臂．

14．在图中画出拉力F的力臂L（O为支点）

15．如图所示，杠杆在力F1、F2作用下处于平衡状态，请在图中作出F1、F2的力臂．

16．作出如图中杠杆的动力臂和阻力臂．

17．如图甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂L1和阻力F2（F2沿竖直方向）．

18．用一杠杆提一重物，如图所示，请画出图中力F的力臂．

参考答案与试题解析

1．【解答】解：过O点作阻力F2的垂线，即为阻力F2对支点O的力臂L2；

动力最小，即动力臂最长，阻力的方向已标出，所以动力的方向应该向下，连接支点O与A点，过A点作OA的垂线就得到在A点施加的最小动力F1，OA即为动力臂L1，如下图所示：
