金属管转子(浮子)流量计说明书( )

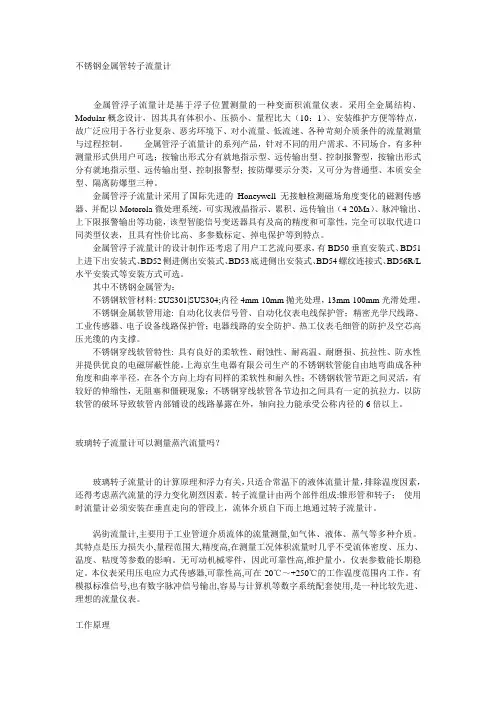

不锈钢金属管转子流量计

金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构、Modular概念设计，因其具有体积小、压损小、量程比大（10：1）、安装维护方便等特点，故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。 金属管浮子流量计的系列产品，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型、控制报警型，按输出形式分有就地指示型、远传输出型、控制报警型；按防爆要示分类，又可分为普通型、本质安全型、隔离防爆型三种。

金属管浮子流量计采用了国际先进的 Honeywell无接触检测磁场角度变化的磁测传感器、并配以Motorola微处理系统，可实现液晶指示、累积、远传输出（4-20Ma）、脉冲输出、上下限报警输出等功能，该型智能信号变送器具有及高的精度和可靠性，完全可以取代进口同类型仪表，且具有性价比高、多参数标定、掉电保护等到特点。

金属管浮子流量计的设计制作还考虑了用户工艺流向要求，有BD50垂直安装式、BD51上进下出安装式、BD52侧进侧出安装式、BD53底进侧出安装式、BD54螺纹连接式、BD56R/L水平安装式等安装方式可选。

其中不锈钢金属管为：

不锈钢软管材料: SUS301|SUS304;内径4mm-10mm抛光处理，13mm-100mm光滑处理。

不锈钢金属软管用途: 自动化仪表信号管、自动化仪表电线保护管；精密光学尺线路、工业传感器、电子设备线路保护管；电器线路的安全防护、热工仪表毛细管的防护及空芯高压光缆的内支撑。

不锈钢穿线软管特性: 具有良好的柔软性、耐蚀性、耐高温、耐磨损、抗拉性、防水性并提供优良的电磁屏蔽性能。上海京生电器有限公司生产的不锈钢软管能自由地弯曲成各种角度和曲率半径，在各个方向上均有同样的柔软性和耐久性；不锈钢软管节距之间灵活，有较好的伸缩性，无阻塞和僵硬现象；不锈钢穿线软管各节边扣之间具有一定的抗拉力，以防软管的破坏导致软管内部铺设的线路暴露在外，轴向拉力能承受公称内径的6倍以上。

金属管浮子流量计选型及技术参数

QHLZ系列金属转子流量计具有结构简单、工作可靠、适用范围广、测量准确、安装方便等特点，具有耐高温、耐高压、QHLZ系列金属转子流量计有普通型和防腐蚀型.如果金属转子流量计测量的介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。它的材质应于对应的流量计相同。主要技术参数

金属管转子流量计测量范围:水（20℃）1-200000l/h空气（20℃，0．1013MPa）0．03－4000m3/h参见流量表，特殊流量可订制

安装金属管浮子流量计使用注意事项

1仪表安装方向

绝大部分浮子流量计必须垂直安装在无振动的管道上，不应有明显的倾斜，流体自下而上流过仪表。浮子流量计中心线与铅垂线间夹角一般不超过5度，高精度（1.5级以上）仪表θ≤20°。如果θ=12°则会产生1%附加误差。仪表无严格上游直管段长度要求，但也有制造厂要求（2-5）D长度的，实际上必要性不大。

2用于污脏流体的安装

应在仪表上游装过滤器。带有磁性耦合的金属管浮子流量计用于可能含磁铁性杂质流体时，应在仪表前装磁过滤器。要保持浮子和锥管的清洁，特别是小口径仪表，浮子洁净程度明显影响测量值。

3脉动流的安装

流动本身的脉动，如拟装仪表位置的上游有往复泵或调节阀，或下游有大负荷变化等，应改换测量位置或在管道系统予以补救改进，如加装缓冲罐；若是仪表自身的振荡，如测量时气体压力过低，仪表上游阀门未全开，调节阀未装在仪表下游等原因，应针对性改进克服，或改选用有阻尼装置的仪表。

4扩大范围度的安装

如果测量要求的流量范围度宽，范围度超过10时，可以在一台仪表内放两只不同形状和重量的浮子，小流量时取轻浮子读数，浮子到顶部后取重浮子读数，范围度可扩大到50-100。

5要排尽液体用仪表内气体

进出口不在直线的角型金属浮子流量计，用于液体时注意外传浮子位移的引申套管内是否残留空气，必须排尽；若液体含有微小气泡流动时极易积聚在套管内，更应定时排气。这点对小口径仪表更为重要，否则影响流量示值明显。

第 1 页 共 5 页 金属转子流量计的原理特点 流量计如何操作

金属转子流量计作为小流量计量的一次检测元件,先后在特钢厂氩气计量系统、中型厂氧气计量系统和机械厂氧气计量系统中应用,其中在中型厂氧气计量系统中,金属转

金属转子流量计作为小流量计量的一次检测元件,先后在特钢厂氩气计量系统、中型厂氧气计量系统和机械厂氧气计量系统中应用,其中在中型厂氧气计量系统中,金属转子流量计已稳定运行数月,取得了良好的测量效果。

下面就金属转子流量计的特点及选型与使用问题做一简述。

金属转子流量计的测量原理及特点

金属转子流量计的测量部分由孔板和锥型浮子构成,当流体向上流经管子时,锥型浮子向上移动,在某一位置达到平衡,此时浮子与孔板的环隙保持确定；

而环隙面积与浮子上上升度成正比,及浮子的某一高度代表着流过流量的大小,浮子上下移动时,以磁耦合的形式传递到外部指示器；

使指示器的指针跟随浮子的位移,并借助凸轮板使指针线性地指示流量的大小。

特点:金属转子流量计结构简单,工作牢靠,适用范围广,量程比高,一般为10B1、

金属转子流量计的选型

金属转子流量计当测量液体时,一般以标准状态下（20e）,水来 第 2 页 共 5 页 标注刻度；测量气体时,以标准状态（20e,绝压011013MPa）下,空气标注刻度。

所以当对某一测量流体进行仪表选型时,应将其流量范围换算成标准状态下水或空气流量,然后依据换算后的流量范围对比金属转子流量计的标准刻度进行选型。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：

等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

气体罗茨流量计在天然气中使用注意事项

万丰测控 流量仪表

Email：js211600@ / ■概述

LZ型系列金属管浮子流量计,采用可变面积式测量原理，应用现代高技术手段及元器件，生产的金属管浮子流量计。流量计主要由三大基本部分组成：1、测量管体；2、锥形浮子；3、指示器。浮子的位移量与流量的大小成比例，通过磁耦合系统，以不接触方式，将浮子位移量传给指示器指示出流量的大小。也可配装不同的转换器，将流量值转换成标准如4-20mA电远传信号，实现远距离显示、记录、积算和控制等功能。

LZ型系列金属管浮子流量计，适用于测量液体、气体。在测量管的设计上针对不同的管道条件、特殊流体的测量要求，配置了多种结构型式的测量管，如保温夹套型、带阻尼器型等。除了标准的可选外，还可以为用户进行特殊设计，如高压型、高温型等，最大限度的满足用户的要求。

LZ型系列金属管浮子流量计，在指示器的设计上可以为各种应用场合提供可靠适用的功能组合。如现场指针指示，LCD显示瞬时和累积流量等，在指示器供电选择方面有电池供电、24VDC供电、220VAC供电，方便用户现场情况进行选择。

LZ型系列金属管浮子流量计，以其结构简单，使用寿命长、线性刻度、可用于测量液体和气体等优点而得到广泛应用，诸如石油、化工、发电厂、食品工业、制药工业、水处理工业以及其它工业域。

■技术参数：

仪表型号 LZ系列金属管浮子流量计

测量范围 （100%点值）从流量表选择
