爬电距离和电气间隙

电气间隙 mm 3.6kV 7.2kV 12kV 24kV 40.5kV

导体至接地间净距 75 100 125 200 300

不同相导体之间净距 75 100 125 180 300

导体至无孔遮拦间净距 105 130 155 210 330

导体至网状遮拦间净距 175 200 225 280 400

无遮拦裸导体至地板间净距 2375 2400 2425 2480 2600

海拔超过1000m每增加1000m増大10%修正

24kV等级的电气间隙 工频50kV/180mm; 工频65kV/210mm

带电体对绝缘体的距离 12kV/30mm; 24kV/60mm; 40.5kV/60mm;

带电体对绝缘母线的距离 12kV/70mm; 24kV/140mm; 40.5kV/140mm;

耐压值 kV： 3.6kV 7.2kV 12kV 24kV 40.5kV

工频耐压

相—相 相—地 25 32 42 65 95

断口间 27 36 48 79 118

冲击耐压

相—相 相—地 40 60 75 125 185

第 1 页 共 2 页 电气间隙与爬电距离关系

（最新版）

目录

1.电气间隙和爬电距离的定义

2.电气间隙和爬电距离的计算方法

3.电气间隙和爬电距离的关系

4.电气间隙和爬电距离在电气设备中的应用

5.电气间隙和爬电距离的安全意义

正文

电气间隙和爬电距离是电气设备设计中非常重要的两个概念。它们在保证设备的安全运行和防止火灾事故方面具有重要作用。

电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。这个距离通常以空气绝缘的最短距离来计算。在保证电气性能稳定和安全的情况下，电气间隙可以通过空气实现绝缘。

爬电距离是指由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电的现象。此带电区的半径，即为爬电距离。爬电距离通常以污秽等级来计算，其中零级污秽的爬电距离为 14.8mm/KV，一级污秽的爬电距离为

16mm/KV，二级污秽的爬电距离为 20mm/KV。

电气间隙和爬电距离之间的关系是密切相关的。电气间隙是保证电气设备安全的基本距离，而爬电距离则是在实际使用中，由于绝缘材料的带电现象而导致的最小安全距离。在设计电气设备时，必须保证电气间隙大于等于爬电距离，否则设备可能存在安全隐患。

电气间隙和爬电距离在电气设备中的应用非常广泛。它们可以用于评估设备的安全性能，确定设备的最小尺寸，以及选择合适的绝缘材料。对于设计人员来说，了解电气间隙和爬电距离的关系，能够有效地提高设备 第 2 页 共 2 页 的安全性和可靠性。

电气间隙和爬电距离的安全意义非常重要。它们可以有效地防止设备间或设备与地之间的打火现象，从而避免火灾事故的发生。同时，电气间隙和爬电距离也是电气设备安全标准的重要内容，必须得到严格的遵守和执行。

总的来说，电气间隙和爬电距离是电气设备设计中非常重要的两个概念。它们在保证设备的安全运行和防止火灾事故方面具有重要作用。

电机爬电距离和电气间隙

在电机的世界里，有两个小伙伴，一个叫爬电距离，一个叫电气间隙。说起来，这俩家伙可真是电机里不可或缺的角色，简直就像老鼠与大米，水与火，缺一不可！先说说爬电距离，听起来像是个高深莫测的名词，但实际上它就是指电流在绝缘表面上能走多远。没错，就是那条电流的“游泳道”，就像你在水池里游泳一样，这条距离越长，电流在表面上滑行的空间就越大，安全性就越高。

想象一下，你有个电机，放在潮湿的环境里，那可是个水灵灵的“风险地带”。这时候，爬电距离就像是给你电机铺了一条防滑垫，确保电流不会乱跑，避免短路的尴尬。就像你在大雨天不想让鞋子湿透，得提前选好路径，对吧？爬电距离越大，电机就越不容易出问题，就像我们在马路上开车，开得越稳，出事的概率就越小。

再说说电气间隙，听起来是不是像电机的“个人空间”？哈哈，没错！电气间隙就是指两个带电体之间的直线距离。这个距离就像人和人之间的社交距离，太近了容易撞上，太远了又不方便。电机工作的时候，带电的部分和绝缘体之间得保持一定的距离，才能让电流乖乖待在自己的“领地”里，不然一旦不小心“亲密接触”，可就容易出现闪络，那可真是个大麻烦！

有些人可能会想，为什么爬电距离和电气间隙这么重要呢？其实这就像家里的电器，你要是随随便便把插头插在不合适的地方，肯定会闹出一些笑话，甚至可能造成短路。安全永远是第一位的。设想一下，电机一旦出问题，维修可不是说修就能修的，时间金钱的损失那是小事，更大的问题是可能影响生产，影响工作，这可真是得不偿失！

所以在设计电机的时候，这两项参数可得好好考量。爬电距离和电气间隙的标准可是行业内有章可循的，就像考试时得按照考试大纲来复习，要不然结果可不一定能让你

满意。不同的环境和应用场景对这两者的要求也各不相同。像在潮湿、高温或者有腐蚀性气体的地方，爬电距离和电气间隙的要求就要提高，给电机“加把锁”，确保它能安安稳稳地工作。

还有一点要注意，爬电距离和电气间隙并不是一成不变的。随着时间的推移，绝缘材料的老化、环境条件的变化，都会对这两个小伙伴造成影响。就像我们的人生，总会有一些意外情况发生，因此定期检查电机的状态，及时更新绝缘材料，给电机“保养”，才能让它长期保持良好状态。

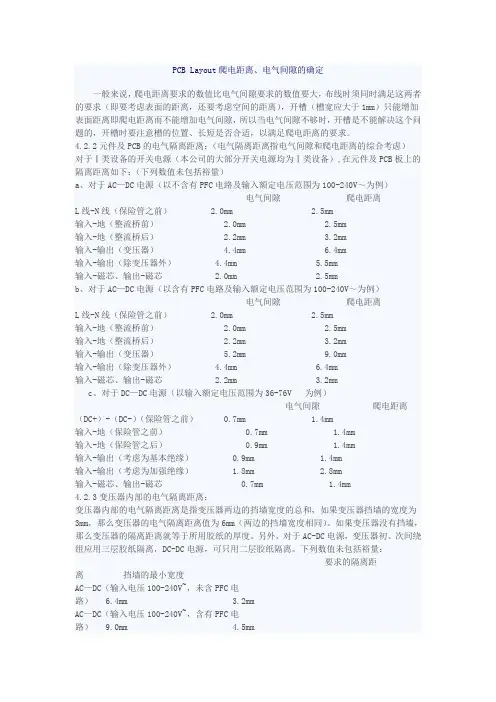

PCB Layout爬电距离、电气间隙的确定

一般来说，爬电距离要求的数值比电气间隙要求的数值要大，布线时须同时满足这两者的要求（即要考虑表面的距离，还要考虑空间的距离），开槽（槽宽应大于1mm）只能增加表面距离即爬电距离而不能增加电气间隙，所以当电气间隙不够时，开槽是不能解决这个问题的，开槽时要注意槽的位置、长短是否合适，以满足爬电距离的要求。

4.2.2元件及PCB的电气隔离距离：（电气隔离距离指电气间隙和爬电距离的综合考虑）

对于Ⅰ类设备的开关电源（本公司的大部分开关电源均为Ⅰ类设备）,在元件及PCB板上的隔离距离如下：（下列数值未包括裕量）

a、对于AC—DC电源（以不含有PFC电路及输入额定电压范围为100-240V～为例）

电气间隙 爬电距离

L线-N线（保险管之前） 2.0mm 2.5mm

输入-地（整流桥前） 2.0mm 2.5mm

输入-地（整流桥后） 2.2mm 3.2mm

输入-输出（变压器） 4.4mm 6.4mm

输入-输出（除变压器外） 4.4mm 5.5mm

输入-磁芯、输出-磁芯 2.0mm 2.5mm

b、对于AC—DC电源（以含有PFC电路及输入额定电压范围为100-240V～为例）

电气间隙 爬电距离

L线-N线（保险管之前） 2.0mm 2.5mm

输入-地（整流桥前） 2.0mm 2.5mm

输入-地（整流桥后） 2.2mm 3.2mm
