当前位置：文档之家 › 9FA燃气轮机运行规程

9FA燃气轮机运行规程

  • 格式：doc
  • 大小：1.54 MB
  • 文档页数：67

目 录

第一章 燃气轮机技术规范及主要技术性能 ..................................................................... 1

第二章 燃气轮机辅助系统及操作 ................................................................................... 4

第一节 盘车与顶轴油系统....................................................................................... 4

第二节 天然气前置模块系统 ................................................................................... 6

第三节 燃料模块系统.............................................................................................11

第四节 冷却与密封空气系统 ................................................................................. 15

第五节 加热和通风系统 ........................................................................................ 18

第六节 压气机进气处理系统 ................................................................................. 22

第七节 二氧化碳火灾保护系统.............................................................................. 27

第八节 危险气体检测系统..................................................................................... 33

第九节 清吹空气系统............................................................................................ 34

第十节 轴系振动管理(Bently)系统....................................................................... 37

第三章 机组水洗.......................................................................................................... 40

第一节 水洗系统概述............................................................................................ 40

第二节 在线水洗................................................................................................... 41

第三节 离线水洗................................................................................................... 42

第四节 水洗工作注意事项..................................................................................... 43

第四章 事故处理.......................................................................................................... 45

第一节 事故处理原则............................................................................................ 45

第二节 紧急停机................................................................................................... 45

第三节 着火.......................................................................................................... 46

第四节 系统事故处理............................................................................................ 47

第五章 附录................................................................................................................. 54 2³390MW联合循环机组运行规程 燃气轮机

- 1 - 第一章 燃气轮机技术规范及主要技术性能

1. 概况

本厂燃机为GE公司设计的MS9001FA系列PG9351FA重型、单轴燃气轮机，包括压气机、燃机透平、燃烧室和两个支撑轴承。燃料为天然气，功率输出方式是冷端输出。

压气机为轴流式，由压气机转子和气缸组成。在气缸中安装了18级压气机动、静叶,以及压气机进口可转导叶和出口导叶。可转导叶用于限制启动期间的空气流量和提高联合循环部分负荷下的效率。

燃烧室为逆流分管型，共18个，布置在压气机排气缸外围，顺气流方向看为逆时针排列。它包括燃料喷嘴、火花塞点火器、火焰探测器、联焰管和过渡段。

燃机透平有3级喷嘴和动叶，主要部件包括：喷嘴、动叶、转子、气缸、排气框架、排气扩压器、隔板和护环。

燃机单元中压气机和燃机转子均为盘鼓型，压气机转子通过18根长拉杆拉紧，燃机转子通过分段拉杆拉紧。

燃机转子由两个滑动轴承支撑，＃1轴承、＃2轴承均为可倾瓦轴颈轴承，位于转子两端，转子的轴向推力由双面轴向推力瓦轴承自行平衡。这些轴承装在两个轴承壳内：＃2轴承箱位于透平排气框架中，由于该处温度高，因此设有轴承冷却风机对＃2轴承进行冷却和密封；＃1轴承位于压气机进气口。这些轴承均由润滑油系统所供的润滑油润滑。

燃气轮机的前支撑位于压气机进气缸两侧，燃气轮机后支撑位于燃机透平排气缸两侧，整台燃气轮机通过四个支撑将其固定在燃气轮机底盘上。机组的相对死点设在“冷端”(压气机侧)，允许气缸和转子沿轴向向“热端”(余热锅炉侧)膨胀。

2. 燃气轮机热力过程

大气中的空气被吸入到压气机中压缩到一定的压力，温度相应升高，然后被送入燃烧室，与喷入的天然气在一定的压力下混合燃烧后产生高温燃气，流入燃机透平中膨胀作功，做功后的尾气在余热锅炉中换热后排入大气。

3. 主要技术规范

型号 PG9351FA

型式 重型，单轴，快装式发电机组

额定转速 3000 r/min

旋转方向 自发电机端看为逆时针

频率 50 Hz

使用燃料 天然气

燃机功率输出 压气机端，冷端输出

重量 288.8吨

点火转速 420rpm

自持转速 2400rpm

临界转速：一阶

二阶

三阶 1026rpm

1728rpm

2766rpm

跳闸转速 3300 r/min

ISO工况：环境温度

大气压力 15 ℃

101.3 kPa 2³390MW联合循环机组运行规程 燃气轮机

- 2 - 相对湿度

海拔高度 60％

0.0 m

ISO工况下性能参数：

进气压降

排气压降

输出功率

热耗

排气流量

排气温度

排气压力

76.2 mmH2O

139.7 mmH2O

255.6 MW

9760 kJ/kWh

2387.3 kg/h³103

605.1 ℃

104.9 kPa

燃机进气温度:

第一级喷嘴入口

第一级动叶入口

1420℃

1327℃

启动方式 静态变频器发电机拖动

燃机排气方向 轴向

燃机透平：

级数

末级动叶高度

3级

519mm

燃烧器： 类型

数量

点火器（编号）

火焰探测器（编号）/型式 DLN-2＋

18 只

2个(#2、#3）

4个(#15、#16、#17、#18)/紫外线

NOx 排放 ≤25ppmvd(15%O2)

空气过滤器 自反冲空气过滤器

压气机：

类型

级数

压比

流量

进口导叶

压气机抽气口

第一级动叶高度

末级动叶高度

轴流式

18 级

16.5 (ISO 工况)

623.7Kg/S

可调（27-86°）

9级和13级

504mm

147mm

天然气参数：

进气压力

进气温度

消耗量(100%ISO工况)

最高：3.437MPa 最低：3.137MPa

最高：185℃ 最低：26.7℃

72050m3/h

噪声 ≤85 dBA

制造厂家 美国GE公司

本厂编号 GT1 GT2

4. 燃气规范

4.1 成分与含量

西气东输的天然气，特性值如下：(1³101325Pa、20℃状态下)

合集下载

燃气轮机操作规程

燃气轮机操作规程

燃气轮机操作规程

1. 背景

本操作规程旨在确保对燃气轮机的正确操作，以确保安全和高效运行。本规程适用于所有操作燃气轮机的人员。

2. 操作准备

在操作燃气轮机之前，操作人员应进行必要的操作准备工作，包括：

- 确保所有安全设备和紧急停机装置可用并正常工作。

- 检查燃气轮机周围的工作区域，确保没有障碍物或其他危险。

3. 燃气轮机启动

在启动燃气轮机之前，操作人员应按照以下步骤进行操作：

1. 打开主电源开关，并确保电力供应稳定。 2. 打开燃气管道和燃气调节阀。

3. 打开涡轮机进口阀门，并逐渐增加燃气流量。

4. 监控燃气轮机的启动过程，确保各个参数处于正常范围内。

5. 启动辅助设备，如冷却水泵和油泵。

4. 燃气轮机运行

一旦燃气轮机启动成功，操作人员应注意以下事项：

- 监控燃气轮机的运行参数，包括温度、压力和转速等。

- 定期检查各个部件的状况，特别是润滑油、冷却水和滤清器的状况。

- 定期检查并清理燃气轮机的进气道和排气道。

- 注意任何异常声音或震动，并及时采取相应的纠正措施。

- 熟悉紧急停机程序，并在必要时立即执行。

5. 燃气轮机停机

在停机之前，操作人员应按照以下步骤进行操作：

1. 逐渐降低燃气流量，直至完全关闭燃气调节阀。

2. 关闭涡轮机进口阀门。

3. 关闭辅助设备，如冷却水泵和油泵。

4. 等待燃气轮机冷却后再进行检查和维护工作。

6. 安全注意事项

操作人员在操作燃气轮机时应注意以下安全事项：

- 使用个人防护设备，包括耳塞、手套和防护眼镜等。

- 遵守操作规程和相关安全指南。

- 不要在燃气轮机周围堆放可燃物品。

- 在操作和维护过程中，严禁吸烟或使用明火。

- 在操作过程中，要保持警觉并及时发现和排除隐患。

以上是燃气轮机操作规程的主要内容。请所有操作人员遵守并严格执行这些规程，以确保燃气轮机的安全、高效运行。

9F燃机汽轮机规程要点

9F燃机汽轮机规程要点

技术标准

汽轮机运行规程

（试行版）

2008-12-10发布 2009-01-01实施

东亚电力（厦门）有限公司发布 东亚电力（厦门）有限公司 汽轮机运行规程

前 言

为满足东亚电力有限公司蒸汽轮机生产运行的需要，规范蒸汽轮机各项运行操作、事故预防和处理，依据《电力工业技术管理法规》及有关行业规程，设备制造厂所提供的技术资料，结合本厂的生产实际及国内同机型兄弟电厂已有运行经验，编写而成。

1. 下列人员应熟悉、掌握该规程：

生产副总、总工程师、运行经理、检修经理。

值长、各专业工程师、主值、副值和巡检。

化学专工、化验员和化学值班员应熟悉相关部分。

运行部其他岗位人员必须熟知、执行本规程的相关部分。

其他部门应熟悉、撑握该规程的人员由各部门自行规定。

2. 本规程应在实践中补充修正

由于编者水平和时间有限，本规程中不妥、疏误之处在所难免。殷望各位指正，以便即时更正及再版时修订。

3. 本规程自2009年01月01日起开始执行。

4. 本规程解释权归东亚电力（厦门）有限公司生产运行部。

批准：屠建君

审核：叶涌清

编写：寿德武

东亚电力（厦门）有限公司 汽轮机运行规程

目 录

第一章 汽轮机规程 ............................................................................................................... 1

第一节 汽轮机简介及性能概述 .......................................................................................... 1

燃机运行规程-修订版

燃机运行规程-修订版

燃机运行规程-修订版

Q/HPLT10400001—2023

4.5机组启动前的准备

4.5.1

启动前状态: 机组处于COOLDOWN ON 盘车状态，棘轮每3min拖动转子47度；若机组在启动前处于COOLDOWN OFF 下静止，需在机组开机前6小时开始盘车。

注：启动前进行燃机盘车有助于提高燃机运行的可靠性。4.5.24.5.3

接值长令：准备启动燃机，并对燃机进行启动前全面检查。

盘车应在启动前投入，至少运行一小时，盘车投入的步骤为：检查MCC盘126VDC电源柜中88HR、88QE已投入，合MCC盘上88QA、88QE及88HR电源，在电

脑监视屏上“Cooldown Control”栏下选择“ON”，在弹出的对话框内选择“OK”。检查88QA及盘车运行情况。 4.5.4 4.5.5 4.5.6 4.5.7

在MCC中合88HQ、88VG、88BT、88TK—1、88TK—2、88IN、88QV及88FK电源。确认MCC中110VDC盘里点火变压器电源上已投入，合23CR开关,合保护盘电源。在MCC中380VAC盘里，合充电器电源。检查启动循环水泵5#或6#。

4.5.8检查天然气压力温度正常。

4.6启动模式

4.6.14.6.24.6.34.6.4 在机的电脑显示器上的Cable Select 栏下选择Enable ,默认为

Enable。 在Fuel Select 栏下选择燃料种类为天然气Gas ，默认为Gas。

选择相应的启动方式。在Mode Select 栏下选择启动方式，Crank、Fire或Auto。无特殊要求，应选择Auto。

检查报警栏中的报警，若有影响起机的报警应点击Master Reset+OK键进行复位。若仍有影响起机的报警应重新检查确认，直到消除报警。

4.6.5 模式选择完成，各辅机电机按启动前准备投入电源后，电脑显示器上Turbine Status 中应显示“READY TO START”。 4.7 机组启动操作

燃气轮机 机组正常运行中的检查、调整及维护汇总

燃气轮机 机组正常运行中的检查、调整及维护汇总

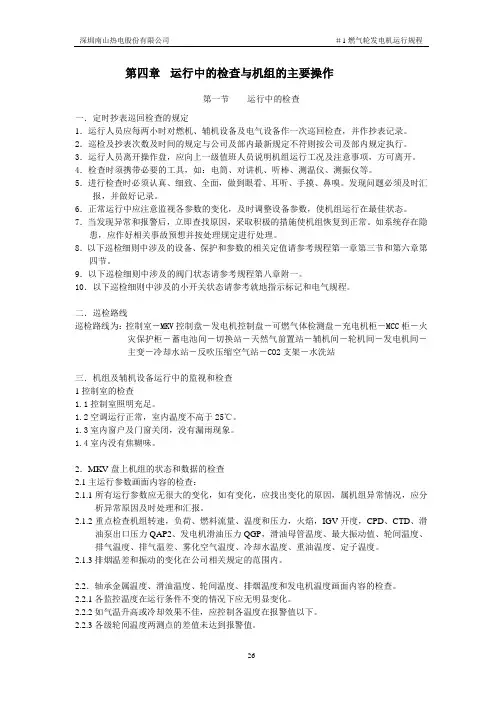

深圳南山热电股份有限公司 ＃1燃气轮发电机运行规程
