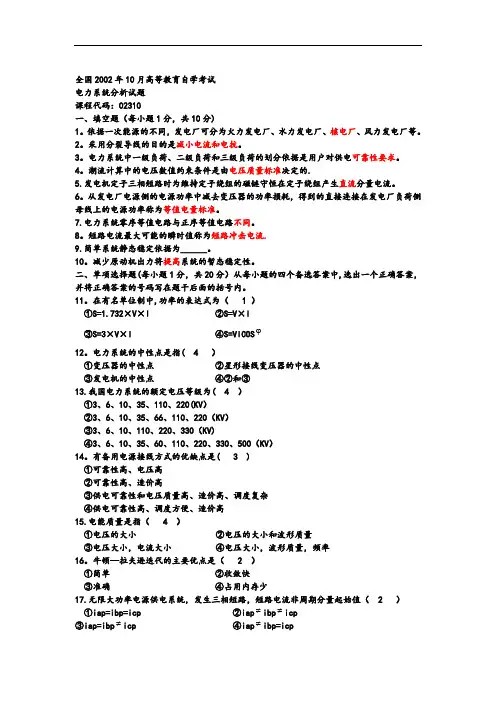

全国2002年10月高等教育自学考试

电力系统分析试题

课程代码：02310

一、填空题(每小题1分，共10分)

1.依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。

2.采用分裂导线的目的是减小电流和电抗。

3.电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电可靠性要求。

4.潮流计算中的电压数值约束条件是由电压质量标准决定的。

5.发电机定子三相短路时为维持定子绕组的磁链守恒在定子绕组产生直流分量电流。

6.从发电厂电源侧的电源功率中减去变压器的功率损耗，得到的直接连接在发电厂负荷侧母线上的电源功率称为等值电量标准。

7.电力系统零序等值电路与正序等值电路不同。

8.短路电流最大可能的瞬时值称为短路冲击电流。

9.简单系统静态稳定依据为______。

10.减少原动机出力将提高系统的暂态稳定性。

二、单项选择题(每小题1分，共20分)从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。

11.在有名单位制中，功率的表达式为( 1 )

①S=1.732×V×I ②S=V×I

③S=3×V×I ④S=VICOS

12.电力系统的中性点是指( 4 )

①变压器的中性点 ②星形接线变压器的中性点

③发电机的中性点 ④②和③

13.我国电力系统的额定电压等级为( 4 )

①3、6、10、35、110、220(KV)

②3、6、10、35、66、110、220(KV)

③3、6、10、110、220、330(KV)

④3、6、10、35、60、110、220、330、500(KV)

14.有备用电源接线方式的优缺点是( 3 )

①可靠性高、电压高

②可靠性高、造价高

③供电可靠性和电压质量高、造价高、调度复杂

④供电可靠性高、调度方便、造价高

15.电能质量是指( 4 )

①电压的大小 ②电压的大小和波形质量

③电压大小，电流大小 ④电压大小，波形质量，频率

16.牛顿—拉夫逊迭代的主要优点是( 2 )

①简单 ②收敛快

③准确 ④占用内存少

17.无限大功率电源供电系统，发生三相短路，短路电流非周期分量起始值( 2 )

①iap=ibp=icp ②iapibpicp

③iap=ibpicp ④iapibp=icp

..

Word资料.

18.短路电流量大的短路为( 4 )

①单相短路 ②两相短路

③两相短路接地 ④三相短路

19.理想同发电机，q轴电抗的大小顺序为( 2 )

①xq=xq″ ②xq>xq″

③xq

20.通常逆调压的调压范围是(基准为UN)( 1 )

①0~5% ②2.5%~7.5%

③5%~10% ④0~10%

21.仅改变变压器变比调压是( 1 )

①典型的顺调压 ②典型的逆调压

③典型的常调压 ④均不对

22.a为旋转因子a+a2等于多少( 3 )

①0 ②1

③-1 ④2

23.输电线路的正序阻抗与负序阻抗相比，其值要( 3 )

①大 ②小

③相等 ④都不是

24.系统中发生单相接地故障时，零序回路中不包含( 4 )

①零序电流 ②零序电压

③零序阻抗 ④电源电势

25.单相短路中，附加阻抗Z△为( 3 )

①Z0∑ ②Z2∑

③Z0∑+Z2∑ ④Z0∑//Z2∑

26.在发电机稳态运行状态中，机械功率PT与电磁功率相比，将( 3 )

①大 ②小

③相等 ④无关系

27.P-δ曲线被称为( 4 )

①耗量特性曲线 ②负荷曲线

③正弦电压曲线 ④功角曲线

28.等面积定则主要用于分析简单系统的( 4 )

①潮流计算 ②故障计算

③调压计算 ④暂态稳定分析

29.系统备用容量中，哪种可能不需要( 4 )

①负荷备用 ②国民经济备用

③事故备用 ④检修备用

30.单相短路的序分量电流边界条件是( 2 )

①i1+i2+i0=0 ②i1=i2=i0

③i1+i2=0 ④i1=i2

三、简答题(每小题5分，共20分)

31.列出三种提高系统静态稳定的措施?

32.解释采用减少原动机输出功率的方法能够改善系统的暂态稳定性。

..

Word资料. 33.写出f点a、c两相短路时的边界条件。

34.线路的末端电压是否总是低于始端电压?为什么?

全国2003年10月高等教育自学考试

电力系统分析试题

课程代码：02310

第一部分 选择题（共20分）

一、单项选择题(本大题共20小题，每小题1分，共20分)

在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1．采用分裂导线的目的是（ ）

A.减小电抗 B.增大电抗

C.减小电纳 D.增大电阻

2．一台升压变压器用作降压变压器后，其二次侧电压会（ ）

A.升高 B.降低

C.不变 D.不一定

3．环网潮流的自然分布是按照线路的（ ）

A.电压分布的 B.导纳分布的

C.阻抗分布的 D.功率分布的

4．有功功率最优分配的准则是（ ）

A.按等耗量微增率分配 B.按等比耗量分配

C.按效率相同分配 D.按容量分配

5．在有名单位制中，电压的表达式为（ ）

A.U=Z×I B.U=Z×I2

C.U=3×Z×I2 D.U=IZ3

6．电力系统零序等值电路与正序等值电路（ ）

A.相同 B.不同

C.不一定 D.都不对

7．短路电流最大可能的瞬时值称为（ ）

A.短路冲击电流 B.暂态电流

C.稳态电流 D.最大有效值电流

8．下列故障形式中对称的短路故障为（ ）

A.单相接地短路 B.两相短路

C.三相短路 D.两相接地短路

9．简单系统静态稳定判据为（ ）

A.d/dPE>0 B.d/dPE<0

C.d/dPE=0 D.都不对

10．应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（ ）

A.整步功率系数大于零 B.整步功率系数小于零

C.最大减速面积大于加速面积 D.最大减速面积小于加速面积

11．电力线路上的无功功率损耗是（ ）

..

Word资料. A.感性的 B.容性的

C.不一定 D.阻性的

12．频率的一次调整是（ ）

A.由发电机组的调速系统完成的

B.由发电机组的调频系统完成的

C.由负荷的频率特性完成的

D.由无功补偿设备完成的

13．双绕组变压器原边绕组零序电流能够导致付边产生零序电流的接线形式（ ）

A.YN，d B.YN,y

C.YN,yn D.D,yn

14．三相短路的附加电抗等于（ ）

A.2Z B.02ZZ

C..0 D.02Z//Z

15．高峰负荷时将中枢点电压升高，低谷负荷时将其下降的调压方式是（ ）

A.顺调压 B.逆调压

C.常调压 D.无法确定

16．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（ ）

A.可靠性要求 B.经济性要求

C.灵活性要求 D.优质性要求

17．减小输电线路有功损耗可通过（ ）

A.增大线路有功功率

B.增大线路无功功率

C.提高线路两端电压

D.增大输电线路电阻

18．减小发电机组的原动机出力将使系统静态稳定性（ ）

A.提高 B.降低

C.不变 D.以上都不对

19．中性点不接地系统发生单相接地短路时，非故障相电压升高至（ ）

A.线电压 B.1.5倍相电压

C.1.5倍线电压 D.2倍相电压

20．用功率和阻抗表示的电压降落纵分量的表达式为（ ）

A.UQXPRU B.UQRPXU

C.UQXPRU D.UQRPXU

第二部分 非选择题（共80分）

..

Word资料. 二、填空题（本大题共10小题，每小题1分，共10分）

请在每小题的空格中填上正确答案。错填、不填均无分。

21．在我国35KV电压等级电力系统中性点运行方式为 。

22．在计算机潮流计算的三类节点中，数量最多的一类节点是 。

23．在标么制中，只需选定两个基准值，常选的是电压和 。

24．一台将220KV降为60KV的双绕组变压器，其额定变比为 。

25．电力系统运行的基本要求有可靠性、优质性和 。

26．电力系统发生三相短路时，零序电流等于 。

27．电能质量是指电压质量、波形质量和 。

28．输电线路的正序阻抗与负序阻抗大小通常 。

29．快速切除故障将使得系统的暂态稳定性得到 。

30．三个不对称向量分解为三组对称向量的方法是 。

三、简答题（本大题共4小题，每小题5分，共20分）

31．试用等面积定则分析当自动重合闸成功时为什么可以提高电力系统暂态稳定性？

32．写出f点b、c两相短路时的相边界条件。

33．写出电力系统常用的调压手段。
