家装配电箱标准

配电柜 标准

配电柜是配电系统的末级设备，分为动力配电柜、照明配电柜和计量柜。其具体标准和要求如下：

-

配电箱、开关箱的箱体材料，一般选用钢板，亦可选用绝缘板，但不宜选用木质材料。

-

电箱、开关箱应安装端正、牢固、不得倒置、歪斜。固定式配电箱、开关箱的下底与地面垂直具体应大于1.3m、小于或者等于1.5m；移动式分配电箱、开关箱的下底与地面垂直的距离应大于等于0.6m、小于等于1.5m。

- 进入高压配电柜的电源线，严禁用插销连接。

- 电箱之间的距离不宜太远。分配电箱与开关箱的距离不超过30m。开关箱与固定式用电设备的水平距离不宜超过3m。

-

每台用电设备应有各自的专用的开关箱。施工现场每台用电设备应有各自专用的开关箱，且必须满足“一机一闸一漏”要求，严禁用同一个开关电器直接控制两台及两台以上用电设备（包含插座）。

- 开关箱中必须设漏电保护器，其额定漏电动作电流应不大于30ma，漏电动作时间应不大于0.1s。

配电箱的标准

配电箱是指用来分配电能的设备，通常安装在建筑物内或外，用于将电能分配到各个用电设备上。配电箱的标准对于电力行业来说非常重要，它能够保障电力系统的安全运行，同时也能够提高电力系统的可靠性和稳定性。本文将就配电箱的标准进行详细介绍，以便更好地了解和应用配电箱。

首先，配电箱的标准主要包括以下几个方面：

1. 设计标准，配电箱的设计应符合国家相关标准，包括外观尺寸、内部结构、材料选用等方面的要求。设计标准的合理性直接影响到配电箱的使用效果和安全性。

2. 安全标准，配电箱作为电力系统的重要组成部分，其安全性至关重要。安全标准主要包括防火、防爆、防雷击等方面的要求，以确保配电箱在各种极端情况下都能够安全可靠地运行。

3. 接线标准，配电箱的接线应符合国家电气行业标准，包括接线方式、导线规格、接线端子等方面的要求。合理的接线标准能够保障电能的正常传输，避免因接线不当而引起的安全隐患。

4. 使用标准，配电箱的使用应符合相关的规定和标准，包括使用环境、使用条件、使用方式等方面的要求。只有在符合使用标准的情况下，配电箱才能够发挥其应有的作用。

其次，配电箱的标准对于电力系统的安全运行具有重要意义。符合标准的配电箱能够有效地防止电路短路、过载、漏电等故障，保障用电设备和人员的安全。此外，配电箱的标准还能够提高电力系统的可靠性和稳定性，减少因配电箱故障而导致的停电事故，保证电力供应的连续性。

再次，配电箱的标准也是电力行业的发展方向。随着电力系统的不断发展和完善，配电箱的标准也在不断更新和完善。新的标准往往能够更好地适应新型电力设备和新的使用环境，提高配电箱的安全性和可靠性，推动电力系统向着更加智能化、高效化的方向发展。

最后，作为电力行业的从业人员，我们应当严格遵守配电箱的标准，严格执行相关的规定和要求，不断提高自身的专业水平，提高对配电箱标准的理解和应用能力，为电力系统的安全运行和稳定发展贡献自己的力量。

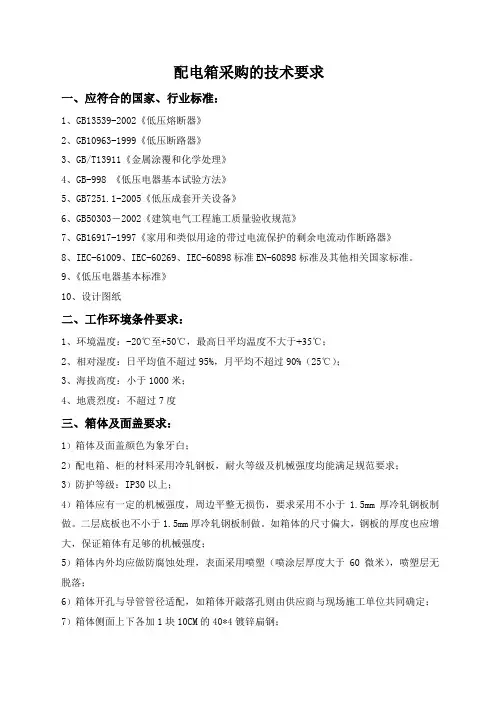

配电箱采购的技术要求

一、应符合的国家、行业标准：

1、GB13539-2002《低压熔断器》

2、GB10963-1999《低压断路器》

3、GB/T13911《金属涂覆和化学处理》

4、GB-998 《低压电器基本试验方法》

5、GB7251.1-2005《低压成套开关设备》

6、GB50303－2002《建筑电气工程施工质量验收规范》

7、GB16917-1997《家用和类似用途的带过电流保护的剩余电流动作断路器》

8、IEC-61009、IEC-60269、IEC-60898标准EN-60898标准及其他相关国家标准。

9、《低压电器基本标准》

10、设计图纸

二、工作环境条件要求：

1、环境温度：-20℃至+50℃，最高日平均温度不大于+35℃；

2、相对湿度：日平均值不超过95%，月平均不超过90%（25℃）；

3、海拔高度：小于1000米；

4、地震烈度：不超过7度

三、箱体及面盖要求：

1）箱体及面盖颜色为象牙白；

2）配电箱、柜的材料采用冷轧钢板，耐火等级及机械强度均能满足规范要求；

3）防护等级：IP30以上；

4）箱体应有一定的机械强度，周边平整无损伤，要求采用不小于1.5mm厚冷轧钢板制做。二层底板也不小于1.5mm厚冷轧钢板制做。如箱体的尺寸偏大，钢板的厚度也应增大，保证箱体有足够的机械强度；

5）箱体内外均应做防腐蚀处理，表面采用喷塑（喷涂层厚度大于60微米），喷塑层无脱落；

6）箱体开孔与导管管径适配，如箱体开敲落孔则由供应商与现场施工单位共同确定；

7）箱体侧面上下各加1块10CM的40*4镀锌扁钢； 8）户内配电箱、弱电箱采用按键开面盖，旋钮开二层板；

9）表箱采用明挂锁，预留表位不装表，表后开关也不安装，但配线要预留到位，方便以后安装；

10）配电箱、柜内的配线根据系统图按相序的颜色标准配线；

11）配电箱、柜的各回路下对应卡窗，卡窗内的回路名称与系统图回路名称一致，配电箱、柜的系统图塑封；

家装质量标准

电工质量标准

1. 所有配管和导线必须符合设计要求和现行标准的要求。

2. 电器管路应敷设在其他管道下方，盒箱设置正确，固定可靠，配管进入盒（箱）

处顺直在盒（箱）内露出长度小于5mm.

3. 导线与螺钉或螺帽连接，导线与电气元件连接后，无绝缘距离不大于3mm，压紧

连接的导线应顺压紧方向绕圈或使用接线端子。

4. 导线间的连接，均匀牢固、合理规范，分支接头应放在接线合、灯火合、开关合

处理，导线在管内无接头。

5. 主线路须分路控制：普通照明1路；普通电源插座1路；厨房用插座1路；空调

1路；柜机空调1路；热水器1路。

6. 户内照明线路：每条线路上的灯数和插座的总数不多于20个，照明线路每条最

大负荷电流不超过15安，熔丝的额定电流应大于正常负荷电流，但应小于正常负荷

电流1.5倍。

7. 照明线路的开关，应能同时切断相线和零线。单极开关必须装在相线上，壁式开

关距地面高度不低1.3米，距门框为0.15-0.2米；成排安装的开关高度一致。

8. 220V 电灯，灯具的离地高度，不低于2米，2米以下照明36伏特或12伏特电

压，由双圈变压口供给。

9. 特别潮湿、有腐蚀性蒸汽和气体的场所和户外等处。应分别采用合适的防潮、防

爆、密闭式的灯具和开关。

10. 壁灯、吊灯、吸顶灯应装牢在敷设面上。

11. 新装线的绝缘电阻应大于0.5mᾨ,导线与导线之间的绝缘电阻应大于0.38 mᾨ，

导线与地之间的绝缘电阻应大于0.22 mᾨ.

12. 500V以下穿管导线最小截面、铜芯绝缘线不小于1.0MM2 铝芯绝缘线不小于

2.5MM2

管内导线不得超过10根不同电压，、不同系统、不同电镀表的导线不得穿在同一线

管内，管内导线总截面（包括绝缘层）不得超过管子有效截面的40%.

13. 相邻两接线盒距离，无转角的直线管为45m,一个转角的直线管为3m,两个转角

的直线管为20m,三个转角的直线管为12m.

14. 线管转角时曲率半径规定：明敷管曲率半径不小于线管外径的4倍，暗敷则为6倍。
