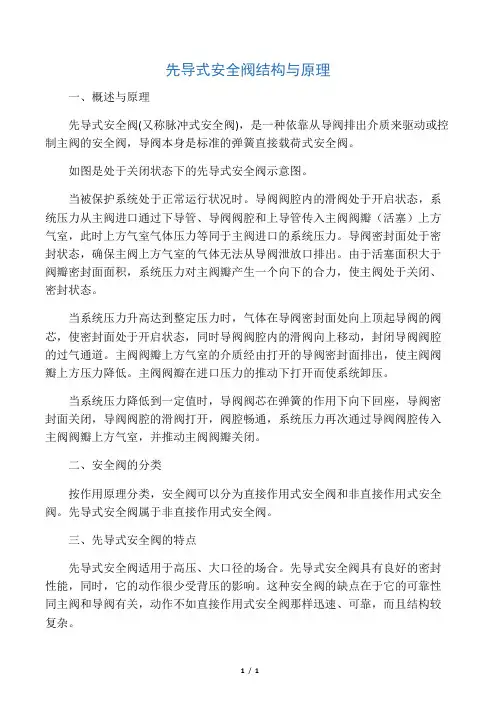

先导式安全阀结构与原理

一、概述与原理

先导式安全阀(又称脉冲式安全阀)，是一种依靠从导阀排出介质来驱动或控制主阀的安全阀，导阀本身是标准的弹簧直接载荷式安全阀。

如图是处于关闭状态下的先导式安全阀示意图。

当被保护系统处于正常运行状况时。导阀阀腔内的滑阀处于开启状态，系统压力从主阀进口通过下导管、导阀阀腔和上导管传入主阀阀瓣（活塞）上方气室，此时上方气室气体压力等同于主阀进口的系统压力。导阀密封面处于密封状态，确保主阀上方气室的气体无法从导阀泄放口排出。由于活塞面积大于阀瓣密封面面积，系统压力对主阀瓣产生一个向下的合力，使主阀处于关闭、密封状态。

当系统压力升高达到整定压力时，气体在导阀密封面处向上顶起导阀的阀芯，使密封面处于开启状态，同时导阀阀腔内的滑阀向上移动，封闭导阀阀腔的过气通道。主阀阀瓣上方气室的介质经由打开的导阀密封面排出，使主阀阀瓣上方压力降低。主阀阀瓣在进口压力的推动下打开而使系统卸压。

当系统压力降低到一定值时，导阀阀芯在弹簧的作用下向下回座，导阀密封面关闭，导阀阀腔的滑阀打开，阀腔畅通，系统压力再次通过导阀阀腔传入主阀阀瓣上方气室，并推动主阀阀瓣关闭。

二、安全阀的分类

按作用原理分类，安全阀可以分为直接作用式安全阀和非直接作用式安全阀。先导式安全阀属于非直接作用式安全阀。

三、先导式安全阀的特点

先导式安全阀适用于高压、大口径的场合。先导式安全阀具有良好的密封性能，同时，它的动作很少受背压的影响。这种安全阀的缺点在于它的可靠性同主阀和导阀有关，动作不如直接作用式安全阀那样迅速、可靠，而且结构较复杂。

先导阀工作原理

先导阀是一种常用的液压控制元件，它在液压系统中起着重要的作用。先导阀的工作原理是通过控制液压油的流动方向和流量来实现对液压执行元件的控制。它通常由阀芯、阀套、阀体、弹簧等部件组成。

先导阀的工作原理可以简单地分为以下几个步骤：

1. 油液进入，当液压系统工作时，液压油首先进入先导阀，进入先导阀的液压油通过阀体和阀芯之间的间隙流入阀芯的控制腔。

2. 阀芯移动，当液压油进入阀芯的控制腔后，液压油的压力作用在阀芯上，使得阀芯产生位移，位移的大小和方向取决于控制腔内液压油的压力大小和方向。

3. 流量控制，随着阀芯的位移，阀芯的控制孔和阀套之间的间隙会发生变化，从而改变液压油的流动方向和流量，实现对液压执行元件的控制。

4. 压力平衡，在阀芯位移到一定位置后，阀芯的控制孔和阀套之间的间隙达到平衡，液压油的流动达到稳定状态，从而实现对液压执行元件的稳定控制。

通过以上步骤可以看出，先导阀的工作原理是通过控制液压油的流动来实现对液压执行元件的控制。在实际应用中，先导阀可以根据系统的需要，通过改变阀芯的结构和控制方式，实现不同的控制功能，如流量控制、压力控制、方向控制等。

总的来说，先导阀作为液压系统中的重要控制元件，其工作原理是通过控制液压油的流动来实现对液压执行元件的控制。了解先导阀的工作原理对于正确使用和维护液压系统具有重要意义，也有助于提高系统的工作效率和安全性。

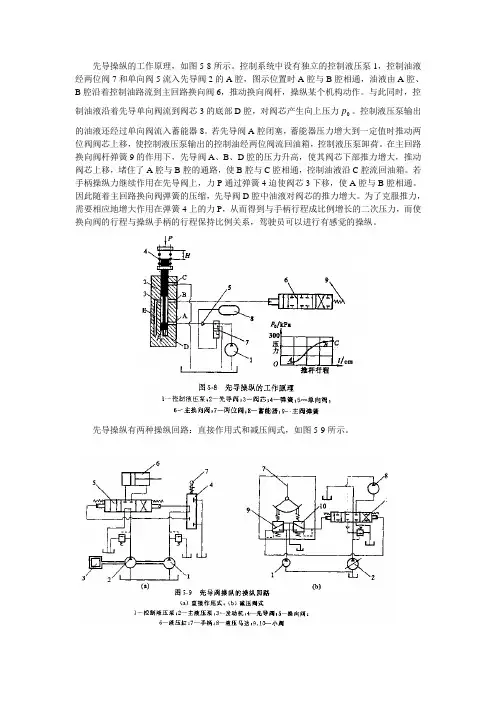

先导操纵的工作原理，如图5-8所示。控制系统中设有独立的控制液压泵1，控制油液经两位阀7和单向阀5流入先导阀2的A腔，图示位置时A腔与B腔相通，油液由A腔、B腔沿着控制油路流到主回路换向阀6，推动换向阀杆，操纵某个机构动作。与此同时，控制油液沿着先导单向阀流到阀芯3的底部D腔，对阀芯产生向上压力0p。控制液压泵输出的油液还经过单向阀流入蓄能器8。若先导阀A腔闭塞，蓄能器压力增大到一定值时推动两位阀阀芯上移，使控制液压泵输出的控制油经两位阀流回油箱，控制液压泵卸荷。在主回路换向阀杆弹簧9的作用下，先导阀A、B、D腔的压力升高，使其阀芯下部推力增大，推动阀芯上移，堵住了A腔与B腔的通路，使B腔与C腔相通，控制油液沿C腔流回油箱。若手柄操纵力继续作用在先导阀上，力P通过弹簧4迫使阀芯3下移，使A腔与B腔相通。因此随着主回路换向阀弹簧的压缩，先导阀D腔中油液对阀芯的推力增大。为了克服推力，需要相应地增大作用在弹簧4上的力P，从而得到与手柄行程成比例增长的二次压力，而使换向阀的行程与操纵手柄的行程保持比例关系，驾驶员可以进行有感觉的操纵。

先导操纵有两种操纵回路：直接作用式和减压阀式，如图5-9所示。

1）直接作用式先导阀操纵的操纵回路。发动机3驱动主液压泵2和控制液压泵1，控制油液进入先导阀4后流到主回路换向阀5的右侧，推动阀杆左移，使液压缸6工作。控制油液的压力取决开先导阀手柄7控制的阀芯移动行程，而主回路换向阀的行程又取决于控制油液的压力，这样换向阀行程与先导阀行程之间保持着近似的比例关系。

该操纵回路在大型液压挖掘机上应用较多，驾驶员手柄操纵力可低于10N，而且一个先阀可以操纵一个换向阀的左、右双向运动。

2）减压阀式先导阀操纵回路。控制液压泵1输出的油液进入减压阀式先导阀4后流向主回路换向阀5，推动阀杆左、右移动，使液压马达8工作。其特点是，利用控制油液的压力反馈使手柄行程与换向阀行程成比例关系，保证了操纵的灵敏度及可靠性；先导阀通常有两个相同的小阀9和10，分别操纵换向阀的左、右单向动作。

先导阀工作原理

引言概述：

先导阀是一种常见的液压控制元件，广泛应用于工业和机械领域。它起到了控制液压系统中液压阀门开关的作用。本文将详细介绍先导阀的工作原理，以及其在液压系统中的重要作用。

一、先导阀的定义和分类

1.1 先导阀的定义：先导阀是一种在液压系统中起到控制和调节作用的阀门。它通过控制液压信号来控制主阀的开启和关闭，从而实现液压系统的正常运行。

1.2 先导阀的分类：根据先导阀的工作原理和结构特点，可以将先导阀分为压力先导阀、流量先导阀和电磁先导阀等几种类型。

二、先导阀的工作原理

2.1 压力先导阀的工作原理：压力先导阀通过感应液压系统中的压力信号来控制主阀的开启和关闭。当系统压力达到设定值时，压力先导阀会打开主阀，使液压系统工作；当系统压力超过设定值时，压力先导阀会关闭主阀，避免系统过载。

2.2 流量先导阀的工作原理：流量先导阀通过感应液压系统中的流量信号来控制主阀的开启和关闭。当系统流量达到设定值时，流量先导阀会打开主阀，使液压系统工作；当系统流量超过设定值时，流量先导阀会关闭主阀，保护系统不受过载。

2.3 电磁先导阀的工作原理：电磁先导阀通过控制电磁信号来控制主阀的开启和关闭。当电磁信号输入时，电磁先导阀会打开主阀，使液压系统工作；当电磁信号断开时，电磁先导阀会关闭主阀，住手液压系统的工作。

三、先导阀在液压系统中的作用

3.1 控制主阀的开启和关闭：先导阀通过感应液压信号来控制主阀的工作状态，从而实现液压系统的开启和关闭。

3.2 保护液压系统的安全：先导阀能够根据系统压力和流量的变化，及时控制主阀的开启和关闭，避免系统过载和损坏。

3.3 提高液压系统的工作效率：通过合理调节主阀的开启和关闭时间，先导阀可以提高液压系统的工作效率，减少能源的浪费。

四、结论

先导阀是液压系统中重要的控制元件，其工作原理是通过感应液压信号来控制主阀的开启和关闭。不同类型的先导阀根据其工作原理和结构特点进行分类，包括压力先导阀、流量先导阀和电磁先导阀等。先导阀在液压系统中起到了控制主阀的开启和关闭、保护系统安全和提高工作效率的重要作用。通过深入了解先导阀的工作原理，我们可以更好地应用和维护液压系统，提高其工作效率和可靠性。
