11G——101-图集平法学习归纳

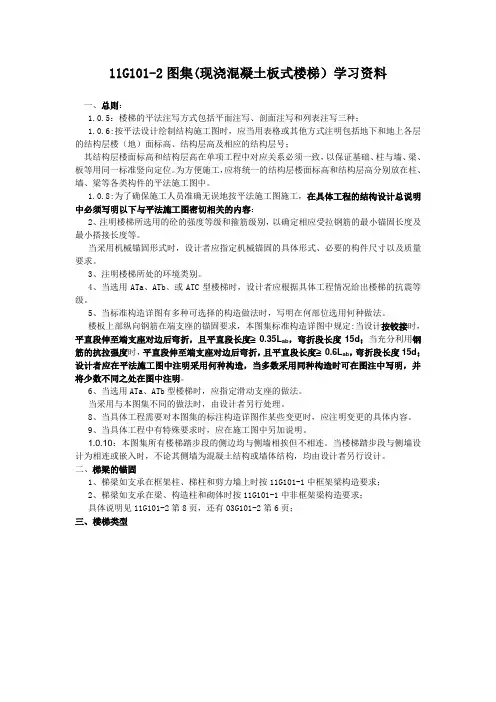

11G101-2图集(现浇混凝土板式楼梯）学习资料

一、总则：

1.0.5：楼梯的平法注写方式包括平面注写、剖面注写和列表注写三种；

1.0.6:按平法设计绘制结构施工图时，应当用表格或其他方式注明包括地下和地上各层的结构层楼（地）面标高、结构层高及相应的结构层号；

其结构层楼面标高和结构层高在单项工程中对应关系必须一致，以保证基础、柱与墙、梁、板等用同一标准竖向定位。为方便施工，应将统一的结构层楼面标高和结构层高分别放在柱、墙、梁等各类构件的平法施工图中。

1.0.8:为了确保施工人员准确无误地按平法施工图施工，在具体工程的结构设计总说明中必须写明以下与平法施工图密切相关的内容：

2、注明楼梯所选用的砼的强度等级和箍筋级别，以确定相应受拉钢筋的最小锚固长度及最小搭接长度等。

当采用机械锚固形式时，设计者应指定机械锚固的具体形式、必要的构件尺寸以及质量要求。

3、注明楼梯所处的环境类别。

4、当选用ATa、ATb、或ATC型楼梯时，设计者应根据具体工程情况给出楼梯的抗震等级。

5、当标准构造详图有多种可选择的构造做法时，写明在何部位选用何种做法。

楼板上部纵向钢筋在端支座的锚固要求，本图集标准构造详图中规定:当设计按铰接时，平直段伸至端支座对边后弯折，且平直段长度≧0.35Lab，弯折段长度15d；当充分利用钢筋的抗拉强度时，平直段伸至端支座对边后弯折，且平直段长度≧0.6Lab，弯折段长度15d；

设计者应在平法施工图中注明采用何种构造，当多数采用同种构造时可在图注中写明，并将少数不同之处在图中注明。

6、当选用ATa、ATb型楼梯时，应指定滑动支座的做法。

当采用与本图集不同的做法时，由设计者另行处理。

8、当具体工程需要对本图集的标注构造详图作某些变更时，应注明变更的具体内容。

9、当具体工程中有特殊要求时，应在施工图中另加说明。

2016/8/13湖南东方建设股份有限公司1G101平法钢筋构造学习交流湖南东方建设股份有限公司2014年5月

2016/8/13湖南东方建设股份有限公司2四、现浇混凝土板式楼梯•1、楼梯类型•2、标准构造详图2016/8/13湖南东方建设股份有限公司3四、现浇混凝土板式楼梯•1、楼梯类型特点楼梯类型截面特征示意图一段带上下支座的样板AT踏步+支座BT踏步+支座+低端平台CT踏步+支座+高端平台DT踏步+支座+低端平台+高端平台ET低位踏步+中位平台+高位踏步两跑踏步及楼层和层间平板FT层间及楼层平板均三边支撑GT层间平板单边支撑，楼层平台三边支撑HT层间平板三边支承，踏步单边支承

2016/8/13湖南东方建设股份有限公司4四、现浇混凝土板式楼梯特点楼梯类型截面特征示意图低端滑动支座在梯梁上；双层双向配筋ATa低端滑动支座在梯梁挑板上；双层双向配筋ATb梯板两端支承在梯梁上；板厚不宜小于140mm，双层双向配筋，且配箍筋；参与抗震计算ATc

2016/8/13湖南东方建设股份有限公司5四、现浇混凝土板式楼梯ATBT

2016/8/13湖南东方建设股份有限公司6四、现浇混凝土板式楼梯CTDT

2016/8/13湖南东方建设股份有限公司7四、现浇混凝土板式楼梯ET型

2016/8/13湖南东方建设股份有限公司8四、现浇混凝土板式楼梯FT型

2016/8/13湖南东方建设股份有限公司9四、现浇混凝土板式楼梯GT型

2016/8/13湖南东方建设股份有限公司10四、现浇混凝土板式楼梯HT型

2016/8/13湖南东方建设股份有限公司11四、现浇混凝土板式楼梯

2016/8/13湖南东方建设股份有限公司12四、现浇混凝土板式楼梯•2、构造详图梯板上部纵向钢筋在端支座的锚固要求：设计按铰接时，平直段伸至端支座对边后弯折，且平直段长度不小于0.35lab,弯折段长度15d；充分利用钢筋抗拉强度时，直段伸至端支座对边后弯折，且平直段长度不小于0.6lab，弯折段长度15d。设计者应在平法施工图中注明采用何种构造。

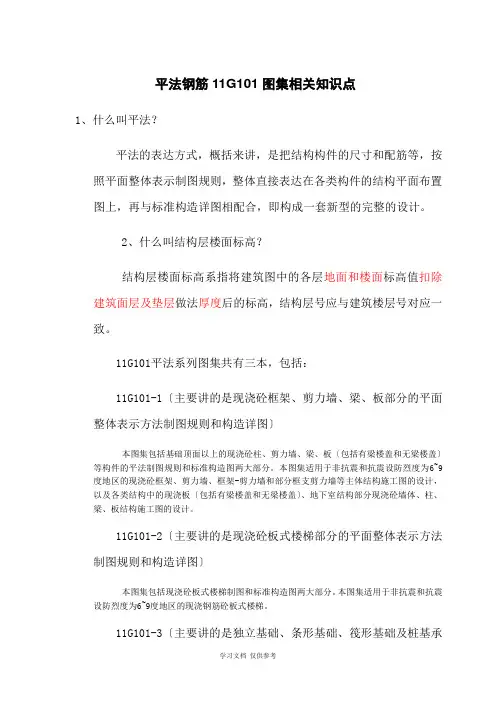

学习文档 仅供参考 平法钢筋11G101图集相关知识点

1、什么叫平法？

平法的表达方式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型的完整的设计。

2、什么叫结构层楼面标高？

结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。

11G101平法系列图集共有三本，包括：

11G101-1〔主要讲的是现浇砼框架、剪力墙、梁、板部分的平面整体表示方法制图规则和构造详图〕

本图集包括基础顶面以上的现浇砼柱、剪力墙、梁、板〔包括有梁楼盖和无梁楼盖〕等构件的平法制图规则和标准构造图两大部分。本图集适用于非抗震和抗震设防烈度为6~9度地区的现浇砼框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇板〔包括有梁楼盖和无梁楼盖〕、地下室结构部分现浇砼墙体、柱、梁、板结构施工图的设计。

11G101-2〔主要讲的是现浇砼板式楼梯部分的平面整体表示方法制图规则和构造详图〕

本图集包括现浇砼板式楼梯制图和标准构造图两大部分。本图集适用于非抗震和抗震设防烈度为6~9度地区的现浇钢筋砼板式楼梯。

11G101-3〔主要讲的是独立基础、条形基础、筏形基础及桩基承学习文档 仅供参考 台部分的平面整体表示方法制图规则和构造详图〕

本图集包括常用的现浇砼独立基础、条形基础、筏形基础及桩基承台的平法制图规则和标准构造图两大部分。本图集适用于各种结构类型的现浇砼独立基础、条形基础、筏形基础及桩基承台施工图设计。

第一部分 制图规则

柱平法施工图系在柱平面布置图采用列表注写方式或截面注写方式表达。

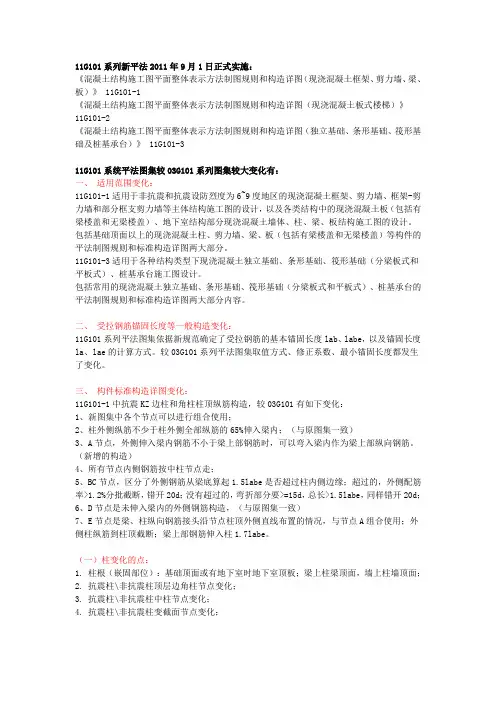

11G101系列新平法2011年9月1日正式实施：

《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》 11G101-1

《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》

11G101-2

《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》 11G101-3

11G101系统平法图集较03G101系列图集较大变化有：

一、 适用范围变化：

11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。

11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。

包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。

二、 受拉钢筋锚固长度等一般构造变化：

11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。

三、 构件标准构造详图变化：

11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：

1、新图集中各个节点可以进行组合使用；

2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）

3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。（新增的构造）

4、所有节点内侧钢筋按中柱节点走；
