电路图与实物图的连接习题(含详细答案)

实物图转化电路图 1．根据实物连接图在虚线框内画出电路图。

2．根据实物图，在虚线框内画出电路图．

3．请由实物图画出电路图。

4．请在答题纸的虚线框内，用铅笔直尺画出与如图所示电路相对应的电路图。

5．如图所示在右侧方框内画出对应的电路图

6．请根据图所示的实物连接图，在虚线框内画出对应的电路图。

1

7．如图所示为以实物电路，请画出所对应的电路图。

8．请画出图所示电路的电路图．

9．请在虚线框内画出与实物图对应的电路图。

10.请在方框内画出如图所示的实物电路的电路图．

11．如图所示，是一位同学设计的电路，请在右边的方框内画出它的电路图。

2

电路图转化实物图 1．根据如图甲所示的电路图，用笔画线表示导线，将图乙中的元件连接起来。

2.按照电路图连接实物图。

3.根据图甲所示的电路图，将图乙中电学元件用笔画线代替导线连接起来(连线不得交叉)。

4．如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连

接对应的实物图。（注：电路电流小于0.6A,为便于检查，导线最好不要交叉）

5．根据如图所示的电路图，用笔画线代替导线，连接实物图（要求导线不能交叉）.

6．如图，根据电路图连接实物图。

3

7．按要求完成如图的实物图连接要求：两灯串联，电压表测量L

1两端的电压，电流表测量电路总电流

8．根据如图甲所示的电路图，用笔画线表示导线，将图乙中的元件连接起来。

9．请按照如图电路，连接实物图.

10．根据如图所示电路图，用笔画线代替导线，连接实物图，每盏灯电流约为0.5A．

11．请根据甲图所示的电路图，在乙图上用笔画线代替导线完成电路连接。

4

实物图转化电路图

参考答案

1.

【解析】电流从电源的正极出发经过两个灯泡和开关回到电源的负极。

2.

【解析】由图中可知，L

1和L

2首尾相接，这是个串联电路，只需要把用电器开关串接起来即可。

电路连接方式与电路图

串联电路实物图 串联电路电路图

并联电路实物图 并联电路电路图

判断方法：看电流有几条路径，只有一条的就是串联电路，两条及以上的就是并联电路。

【例题 1】判断电路并画出相应的电路图

1 电路图画法：1.判断电路连接方式；2.理清各个支路上的电路元件；3.根据电流路径画图。

注意事项：1.电路元件符号用统一规定的符号；2.画的线应横平竖直，呈方形；3.元件符号

不要画在拐角处；4.线路要连接到位，不能有断点；5.画完检查！

【例题 2】判断电路并用线条代替导线画出实物连接图

方法总结：

实物图连接方法：1.先判断电路连接方式；2.理清电流的路径；3.根据电流路径画图。

注意事项：1.连接实物图导线不能交叉；2.看清楚要连线的接线柱；3.画完检查！

练习 1：画出下图相应的电路图和实物图（前两题画实物图，后两题画电路图）

2 练习 2：如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联．图中是否有错？请

在错处打“×”，并在原图上加以改正，改动的线要尽量少．

甲 乙

专题训练

类型 1 连接实物图

1．根据图甲所示电路，请在图乙中用笔画线表示导 线连

接相应的电路．

3 2．按图甲所示的电路图连接图乙的实物图．

甲 乙

3．根据电路图，完成实物图连接．

甲 乙

4．将图中的电路元件按电路图连接成实物图(要求导线不能交叉)．

甲 乙

5．请你根据电路图甲，帮助小雨同学连接图乙实物电路．

4 解：

6．根据如图甲所示的电路图，用笔画线表示导线，将元件连接起来．

甲 乙

类型 2 画电路图

7．请按照如图所示的实物图画出电路图．

8．按如图所示实物图在虚线框内画出电路图．

5 9．根据如图所示的实物连线图，画出对应的电路图(要求连线要横平竖直，尽量使电路图简

洁美观)．

10．根据实物图在方框中画出对应的电路图．

错误!

11．请根据实物连接情况在方框中画出相应的电路图．

错误!

1 电路图与实物图

题型一 由实物图画出电路图

1、由图1画出与它相对应的电路图

图1

2由图2画出与它相对应的电路

图2

2

3由图3画出与它相对应的电路

图3

3 题型二 由电路图画实物图

1、 由图1连 出与它相对应的实物图

图1

2、 由图2连出与它相对应的实物图

图2

A

A A

4 3、 由图3连出与它相对应的实物图

V

VA V A

V

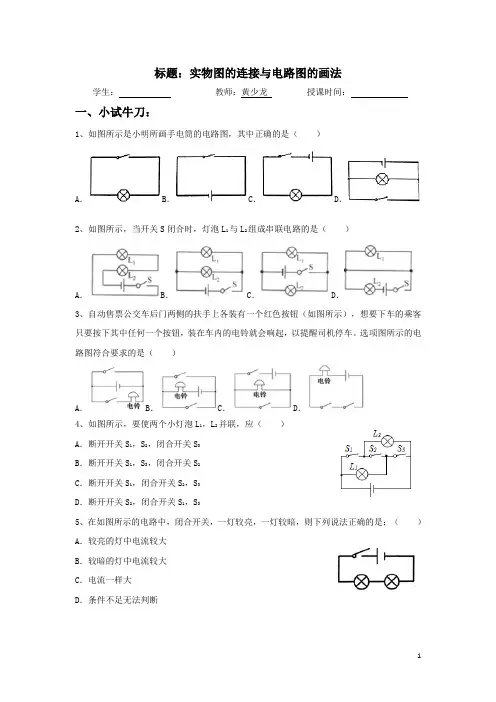

1 标题：实物图的连接与电路图的画法

学生：

教师：黄少龙 授课时间：

一、小试牛刀：

1、如图所示是小明所画手电筒的电路图，其中正确的是（ ）

A．B．C．D．

2、如图所示，当开关S闭合时，灯泡L1与L2组成串联电路的是（ ）

A．B．C．D．

3、自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。选项图所示的电路图符合要求的是（ ）

A．B．C．D．

4、如图所示，要使两个小灯泡L1，L2并联，应（ ）

A．断开开关S1，S2，闭合开关S3

B．断开开关S1，S3，闭合开关S2

C．断开开关S1，闭合开关S2，S3

D．断开开关S2，闭合开关S1，S3

5、在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是：（ ）

A．较亮的灯中电流较大

B．较暗的灯中电流较大

C．电流一样大

D．条件不足无法判断 2 6、如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（ ）

A．0.44A 2.2A

B．0.44A 1.76A

C．0.76A 0.44A

D．0.44A

2.64A

7、在右图所示电路中，开关闭合后电压表测量的是（ ）

A．L1两端的电压

B．L1和L2两端的电压

C．L3和电源两端电压

D．电源两端电压

8、如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是（ ）

A．1.3V

B．2.5V

C．3.8V

D．6.3V

9、如图所示，由电路图连接实物图；

10、如图所示，由实物图画出电路图；

3 二、温故而知新：

1、用摩擦的方法使物体带电，叫做 。
