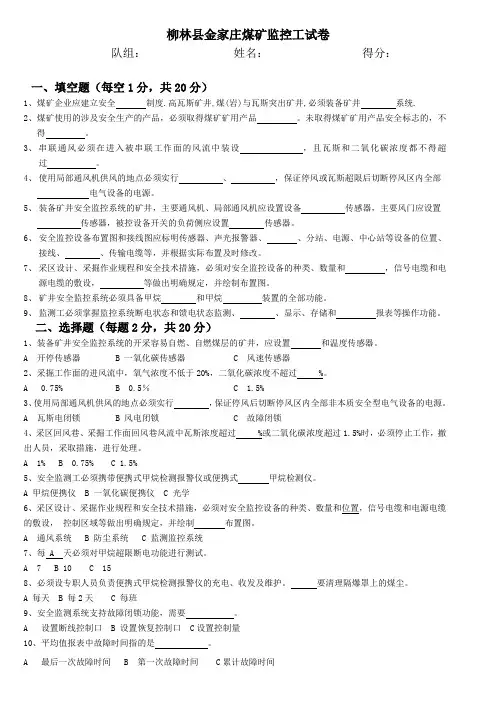

柳林县金家庄煤矿监控工试卷
队组： 姓名： 得分：
一、填空题（每空1分，共20分）
1、煤矿企业应建立安全 制度.高瓦斯矿井,煤(岩)与瓦斯突出矿井,必须装备矿井 系统.
2、煤矿使用的涉及安全生产的产品，必须取得煤矿矿用产品 。未取得煤矿矿用产品安全标志的，不
得 。
3、 串联通风必须在进入被串联工作面的风流中装设 ，且瓦斯和二氧化碳浓度都不得超过 。
4、 使用局部通风机供风的地点必须实行 、 ，保证停风或瓦斯超限后切断停风区内全部
电气设备的电源。
5、 装备矿井安全监控系统的矿井，主要通风机、局部通风机应设置设备 传感器，主要风门应设置
传感器，被控设备开关的负荷侧应设置 传感器。
6、 安全监控设备布置图和接线图应标明传感器、声光报警器、 、分站、电源、中心站等设备的位置、接线、 、传输电缆等，并根据实际布置及时修改。
7、 采区设计、采掘作业规程和安全技术措施，必须对安全监控设备的种类、数量和 ，信号电缆和电源电缆的敷设， 等做出明确规定，并绘制布置图。
8、 矿井安全监控系统必须具备甲烷 和甲烷 装置的全部功能。
9、 监测工必须掌握监控系统断电状态和馈电状态监测、 、显示、存储和 报表等操作功能。
二、选择题（每题2分，共20分）
1、装备矿井安全监控系统的开采容易自燃、自燃煤层的矿井，应设置 和温度传感器。
A 开停传感器 B 一氧化碳传感器 C 风速传感器
煤矿安全监测监控系统分析崔秀华I张晋花2(1.朔州职业技术学院，山西 朔州036002; 2冲煤平朔集团，山西 朔州036002 )摘 要：当前在科学技术的不断更新下，煤矿资源的开采工作也逐渐向自动化、智能化方向发展，先进的技术和设备已 逐渐替代传统的开采工艺，并可为煤矿开采人员提供安全保障。煤矿安全监测监控系统现已被煤炭开采企业应用到资源开发 中，依据监控系统可对矿井内的实际工作情况和设备使用性能进行立体化监测。文章通过系统构造和特性两方面对煤矿安全 监测监控系统进行概述，对监控系统运行模块进行分析，并对系统的应用现狀进行研究。关键词：煤矿；安全监测；系统框架中图分类号：TD76文献编制码：A文章编号：1008-0155 (2019) 15-0154-021煤矿安全监测监控系统概述1.1系统构造煤矿开采过程中一般处于井下开采，其生产环境较为恶 劣，为保证井下工作人员安全和设备稳定性运行，需对矿井 釆取安全监测系统,通过先进技术和设备对井下的工作情况 进行勘测，并将工作内容实时传输到地面监控设备中，为井 下工作人员提供安全保障。当前经济社会的不断发展下，针 对同一工作目标将衍生出不同类型的设备，以满足设备的多 元化发展，同时也对设备和技术的更新提供有效助力。作为 煤矿安全监测监控系统一般总体架构属于固定值，以保证系 统运行的兼容性，监控系统一般是对井下的静态参数、动态 参数、设备性能、环境等进行立体化监测，并通过计算机电 子设备对数据信息就进行提取，以保证矿井下的瓦斯、空气 流通速率、负压等参数的精准查询。监控系统包括地面监控 站点、电力传输控制器、外部传感器、传输端口、监控设备 主机、智能检测软件、电源等，通过技术、接口设备、软件、 控制器等协同工作下，可构建完整的监控系统鷺1.2系统特性煤矿在开采过程中由于操作人员和地质原因，易出现瓦 斯泄漏、矿体坍塌等现象，对工作人员的财产和人身安全造 成极大的隐患。为保证监控系统的监测精度，需针对矿井的 工作环境对釆取正确的设备应用。首先，监控系统设备应具 有抗干扰能力，矿井一般属于半封闭空间，井下的操控设备 较多，在运行过程中易产生电磁场，当大功率设备持续工作 时,将形成地那次干扰源,对监控设备造成一定的误差影响， 导致监测结果与实际结果不一样的现象发生,不利于数据审 查。其次，监控系统应具备防爆性能，由于矿井下的工作环 境较为恶劣，一般会出现空气湿度大、粉尘超标等现象，同 时设备之间的工作碰撞也将对监控系统造成一定影响，因此 需设备具有较强的抗压能力，以保证完整监控任务。最后， 监控系统应具备同步监控功能，由于矿井下工作环境复杂多 变，为保证数据监控的精准性，需要监控系统内部在进行信 号传输时，响应时间应降到最低，并应以无线传输和有线传 输的两种方式针对不同工作环艷信号进行实时传输,以保 证监控系统各模块之间形成对接型工作。2煤矿安全监测监控系统探析煤矿安全监测监控系统在对数据信息进行釆取时，一般 以数据采集单元、数据传输单元、数据处理单元为主。数据 釆集单元包括通风监测模块、地表压力监测模块和影像监测 模块等组成，以此来构建完整的数据监测体系，通风监测模 块主要是针对井下的空气质量、空气湿度、毒性气体等进行 检测，在外部传感器、风压设备的共同作用下，将数据信息 转变为电路信号、光电信号等传输到地面监控设备中，为矿 井工作人员提供精准性数据。地表压力监测模块主要是针对 矿井内部受力环境进行检测,对井下的空体和支撑结构进行 分析，并将检测路线构成回路系统，以保证系统检测的完整 性。同时压力监测系统可对矿井周围的地质进行整体受力检 测，并将数据记录进行存储，由于矿井开采工作将对地质结 构造成影响，开采设备的长期震动也将对周围地质的结构造 成部分影响，在监控系统的应用下，依据传感器、电磁波监 控、震感监控等可对矿井内部的压力状态进行立体化检测。 影像监测模块是对矿井内的工作环境进行实时监控,一般安 装在井口房、升降机房、紧急救援设施、爆破装备保管室等 重要工作地点以达到对矿井工作环境的立体化监控效果鷺数据传输单元则是对数据信息进行局域网络内的传播, 通过对矿井下采集的数据信息进行介质传输，在系统PLC 的主操控模块控制下，可实现数据信息的模块化操作，确保 数据信息传输的精确性。当下数据传输单元一般以线缆、以 太网、传感器、交换机等为主，如图| 亍用电UL•■用电・ J I交恢机 「] 交快机厂」以丸M | |I I1交•机||交娥机「1交徐机|旷用电緘|矿用电翼|矿用电诡|1 « ”1 11 «B«数据传输模块构造图数据处理单元是对数据信息进行集成化分析,通过传感 器测量的信息对矿井下的风速、气体、温度、粉尘度、设备 运行性能、控制器、报警器、开关量等进行数据分析，并通 过设备内部的运算器对测量参数进行科学计算，工作人员将 测量数据与实际运行参数相比较，以保证煤矿安全监测监控

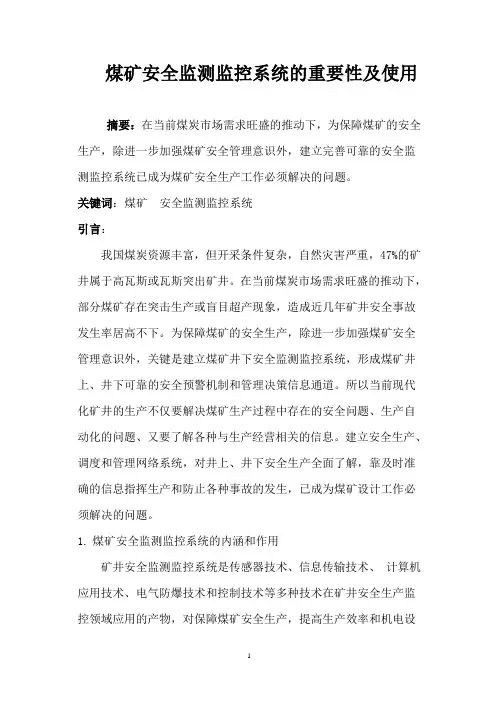

1 煤矿安全监测监控系统的重要性及使用
摘要：在当前煤炭市场需求旺盛的推动下，为保障煤矿的安全生产，除进一步加强煤矿安全管理意识外，建立完善可靠的安全监测监控系统已成为煤矿安全生产工作必须解决的问题。
关键词：煤矿 安全监测监控系统
引言：
我国煤炭资源丰富，但开采条件复杂，自然灾害严重，47%的矿井属于高瓦斯或瓦斯突出矿井。在当前煤炭市场需求旺盛的推动下，部分煤矿存在突击生产或盲目超产现象，造成近几年矿井安全事故发生率居高不下。为保障煤矿的安全生产，除进一步加强煤矿安全管理意识外，关键是建立煤矿井下安全监测监控系统，形成煤矿井上、井下可靠的安全预警机制和管理决策信息通道。所以当前现代化矿井的生产不仅要解决煤矿生产过程中存在的安全问题、生产自动化的问题、又要了解各种与生产经营相关的信息。建立安全生产、调度和管理网络系统，对井上、井下安全生产全面了解，靠及时准确的信息指挥生产和防止各种事故的发生，已成为煤矿设计工作必须解决的问题。
1. 煤矿安全监测监控系统的内涵和作用
矿井安全监测监控系统是传感器技术、信息传输技术、 计算机应用技术、电气防爆技术和控制技术等多种技术在矿井安全生产监控领域应用的产物，对保障煤矿安全生产，提高生产效率和机电设
2 备的利用率都具有十分重要的作用。矿井安全监控系统一般由三部分组成:①中心站(包括应用软件、计算机及外围设备)；②信息传输装置(包括传输接口、分站、传输线、接线盒等)；③传感器和执行装置。具体来讲，煤矿安全监控系统是指对煤矿的瓦斯、风速、一氧化碳、烟雾、温度等环境参数和矿井生产、运输、提升、排水等环节的机电设备工作状态进行监测和控制，用计算机分析处理并取得数据的一种系统。安全监控系统可以为各级生产指挥者和业务部门提供环境安全参数动态信息，为指挥生产提供及时的现场资料和信息，便于提前采取防范措施。另外通过对被测参数的比较和分析，系统可以实现自动报警、断电和闭锁，便于制止事故的发生或扩大；在发生事故的情况下，能及时指示最佳救灾和避灾路线，为抢救和疏散人员、器材，提供决策信息。

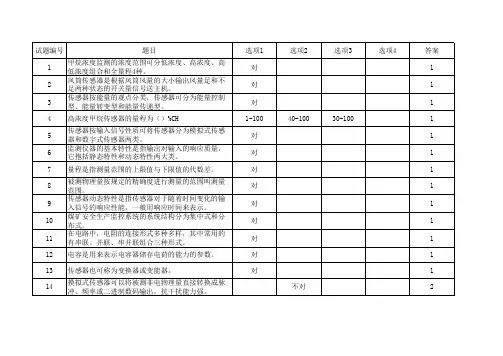

试题编号题目选项1选项2选项3选项4答案
1甲烷浓度监测的浓度范围可分低浓度、高浓度、高
低浓度组合和全量程4种。对1
2风筒传感器是根据风筒风量的大小输出风量足和不
足两种状态的开关量信号送主机。对1
3传感器按能量的观点分类，传感器可分为能量控制
型、能量转变型和能量传递型。对1
4高浓度甲烷传感器的量程为（）%CH1-10040-10030-1001
5传感器按输入信号性质可将传感器分为模拟式传感
器和数字式传感器两类。对1
6监测仪器的基本特性是指输出对输入的响应质量，
它抱括静态特性和动态特性两大类。对1
7量程是指测量范围的上限值与下限值的代数差。对1
8被测物理量按规定的精确度进行测量的范围叫测量
范围。对1
9传感器动态特性是指传感器对于随着时间变化的输
入信号的响应性能，一般用响应时间来表示。对1
10煤矿安全生产监控系统的系统结构分为集中式和分
布式。对1
11在电路中，电阻的连接形式多种多样，其中常用的
有串联、并联、串并联组合三种形式。对1
12电容是用来表示电容器储存电荷的能力的参数。对1
13传感器也可称为变换器或变能器。对1
14摸拟式传感器可以将被测非电物理量直接转换成脉
冲、频率或二进制数码输出，抗干扰能力强。不对215传感器输入-输出特性，随某一外界因素的影响而出
现缓慢变化的现象，叫飘移。对1
16低浓度甲烷传感器的量程为（）%CH40-4.00-5.00-6.01
17风筒传感器是甲烷风电闭锁的组成部分.对1
18甲烷断电仪必须具备甲烷检测、显示、声光报警、
断电等功能，并当电网停电后，蓄电池能维持正常
工作时间不小于（）小时。11.523
19下列属于环境监测可能配备的子系统是().顶板监测子
系统综采监控子
系统胶带监控子
系统1
20高浓度瓦斯浓度大于()%3-1005-1006-1001
21低浓度瓦斯浓度小于等于()%34561
22矿井安全监测系统的系统结构分为集中式、分布式
和集中分布式。不对2
23监测系统由地面中心站、井下中心站、传输中心站
