顺德深业城二期(37-42栋, 二期C地块地下室)工程 混凝土结构实体质量检测方案

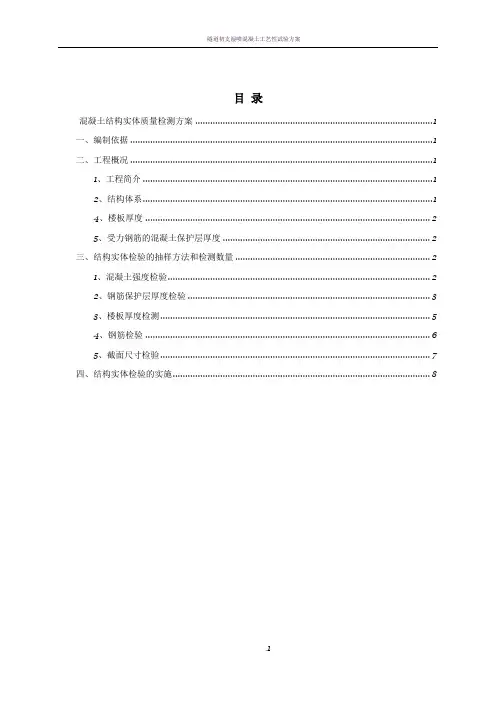

1 目 录
混凝土结构实体质量检测方案 ..................................................................................................................... 1
一、编制依据 ................................................................................................................................................. 1
二、工程概况 ................................................................................................................................................. 1
1、工程简介 ........................................................................................................................................... 1
2、结构体系 ........................................................................................................................................... 1
4、楼板厚度 ........................................................................................................................................... 2
5、受力钢筋的混凝土保护层厚度 ....................................................................................................... 2
三、结构实体检验的抽样方法和检测数量 ................................................................................................. 2
1、混凝土强度检验 ............................................................................................................................... 2
2、钢筋保护层厚度检验 ....................................................................................................................... 3
3、楼板厚度检测 ................................................................................................................................... 4
4、钢筋检验 ........................................................................................................................................... 5
5、截面尺寸检验 ................................................................................................................................... 6
四、结构实体检验的实施 ............................................................................................................................. 6
顺德深业城二期(37-42栋, 二期C地块地下室)工程 混凝土结构实体质量检测方案
1 混凝土结构实体质量检测方案
一、编制依据
1、《建筑工程施工质量验收统一标准》（GB50300-2001）
2、《混凝土结构工程施工质量验收规范》（GB50204-2002）
3、《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）
4、《钻芯法检测混凝土强度技术规程》（CECS03:2007）
5、《混凝土强度检验评定标准》（GBJ107-87）
6、顺德深业城二期工程工程设计图纸
7、顺德区建筑工程质量安全监督站相关文件
二、工程概况
1、工程简介
顺德深业城二期C区37#38#39#40#41#42#塔楼工程位于顺德北滘105国道林港北路南侧。37#38#39#40#塔楼为地下1层，高度5.35 m，地上23层，首层高度5.0 m，二层以上标准层高度为3.1 m，楼层23层，建筑高度73.2 m（屋顶高度） ；41#塔楼为地下1层，高度5.55 m，首层高度5.0 m，二层以上标准层高度为3.1 m，楼层25层，建筑高度79.4 m（屋顶高度） ；42#塔楼为地下1层，高度5.35 m，首层高度5.0 m，二层以上标准层高度为3.1 m，楼层29层，建筑高度91.8m （屋顶高度）。占地面积20174.90 m2，总建筑面积60779.29 m2。
2、结构体系
1 建筑功能 商品住宅楼
2 建筑面积
总建筑面积 60779.29㎡
地下建筑面积 约16000㎡
3 层数 地上 37#～40#塔楼23层；41#塔楼25层；42#塔楼29层 地下 1层
4 建筑高度 最大檐口高度 37#～40#塔楼为78m，41#塔楼为84.2m， 42#塔楼为96.6m
5 耐火等级 一级
6 抗震等级 纯地下室、37～41#塔楼三级，42#塔楼二级，
7 层高 地下 5.35m
地上 1层为5.0m,2层及以上为3.1m。
本工程直径6～8的钢筋采用HPB235钢筋，直径10～14的采用HRB335钢筋，直径16～40的采用HRB400钢筋。 顺德深业城二期(37-42栋, 二期C地块地下室)工程 混凝土结构实体质量检测方案
2 3、各部位混凝土强度等级
单体名称 部 位 1～5层 6层 7～10层 11～15层 16～屋面
37～42#塔楼 墙、柱 C45 C40 C40 C35 C30
梁、板 C35 C35 C30 C30 C30
4、楼板厚度
首层板厚多为160mm，中间层板厚多为为100mm；屋面板厚为120mm，地下室底板厚300mm。
5、受力钢筋的混凝土保护层厚度
承台50mm，地梁30mm，底板、砼墙25mm，其它部位不小于25 mm。
三、结构实体检验的抽样方法和检测数量
根据《混凝土结构工程施工质量验收规范》（GB50204-2002）第10.1.1条规定，结构实体检验的范围仅限于涉及安全的柱、墙、梁等结构构件的重要部位。故经征求设计单位意见，监理单位和施工单位共同选定，本工程结构实体检验的项目包括混凝土强度检验、混凝土现浇板厚度、钢筋保护层厚度、钢筋检验和截面尺寸检验。
1、混凝土强度检验
检测部位的选定：
主体结构混凝土强度采用回弹法检测，按建筑总层数的50%楼层进行抽测，每个抽测层抽取不少于3个柱（剪力墙）构件和3个梁构件。当柱（剪力墙）构件超过40个时增加抽测构件数量按超出构件数量的10%抽取；当梁构件超过40个时，增加抽测构件数量按超出构件数量的5%抽取。
根据上述原则，本工程37～40#塔楼主体结构每个检测层抽取3个柱（剪力墙）构件，3个梁构件进行检测，41、42#塔楼主体结构每个检测层抽取4个柱（剪力墙）构件，4个梁构件进行检测，具体的检测部位如下：
序号 楼号 部位 检测构件位置
1 37~40#塔楼 -1、2、4、6、8、10、12、14、16、18、20、22层柱（剪力墙） 1）*-K/*-11或*-16； 2）*-L/*-11或*-16； 3）*-B/*-9或*-18。
2 41#塔楼 -1、2、4、6、8、10、12、14、16、18、20、22、24层柱（剪力墙） 1）*-3-E/*-3-8; 2）*-3-D/*-3-2； 3）*-1-A/*-1-5;
4) *-1-A/*-1-8。
3 42#塔-1、2、4、6、8、10、12、1）*-3-E/*-3-8; 2）*-3-D/*-3-2； 3）*-1-A/*-1-5; 顺德深业城二期(37-42栋, 二期C地块地下室)工程 混凝土结构实体质量检测方案
3 楼 14、16、18、20、22、24、26、28层柱（剪力墙） 4) *-1-A/*-1-8。
4 37~40#塔楼 -1、2、4、6、8、10、12、14、16、18、20、22层梁 1）*-K/*-13或*-14； 2）*-K/*-5或*-22； 3）*-C/*-13或*-14。
5 41#塔楼 -1、2、4、6、8、10、12、14、16、18、20、22、24层梁 1）*-3-E/*-3-5; 2）*-3-B/*-3-4； 3）*-1-B/*-1-5;
4) *-1-B/*-1-8。
6 42#塔楼 -1、2、4、6、8、10、12、14、16、18、20、22、24、26、28层梁 1）*-3-E/*-3-5; 2）*-3-B/*-3-4； 3）*-1-B/*-1-5;
4) *-1-B/*-1-8。
2、钢筋保护层厚度检验
○1钢筋保护层厚度检验按建筑总层数的50%楼层进行抽检，采用非破损方法（钢筋扫描仪）检测；
○2钢筋保护层厚度检测的部位，应由监理（建设）、施工各方根据结构构件的重要性共同选定，委托具有相应资质的检测单位进行检测；
○3每个抽测层柱（剪力墙）、梁类、板类构件，应各抽取数量的2%，且不少于5个构件进行检测，当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例不小于50%；
