外墙瓷砖技术交底

技 术 交 底 记 录

鲁JJ—005

工程名称 虞河生活城8#楼 施工单位 潍坊昌大建设集团有限公司

交底部位 装修工程 工序名称 墙砖、地砖

交底提要：

施工条件、施工工艺、质量控制、质量标准、成品保护

交底内容：

一、适应范围

本交底仅适应于虞河生活城8#楼工程。

二、交底依据

《住宅装饰装修工程施工规范》 GB50327-2001

三、施工操作工艺措施

1．工艺流程

基层处理----吊垂直、套方、找规矩---贴灰饼---抹底层砂浆---弹线分格----预排砖—面砖镶贴----勾缝与擦缝----清理墙面。

2．施工操作要点及要求

1) 基层处理： 用水湿润墙面，在缺棱掉角处刷聚合物水泥浆一遍，用水泥：石灰膏：砂1：3：9的混合砂浆分层找平，待干燥后钉金属网一层并绷紧。在金属网上分层抹1：1：6混合砂浆打底，用木抹子搓平，隔天浇水养护。

2) 套方、找规矩：大墙面和四角、门窗口边弹线找规矩，必须由顶层到底层一次进行，弹出垂直线，并决定面砖墙尺寸，分层设点、做灰饼。横线以楼层为水平基线交圈控制，竖向线以四周大角和通天垛、柱子为基准线控制。每层打底子是以灰饼为基准点进行冲筋，使其底层灰作到横平竖直。同时要注意找好檐口、腰线窗台和雨蓬等饰面的流水坡度。

3) 抹底层砂浆：先把墙面浇水湿润，然后用1：3水泥砂浆刮一遍6毫米厚，紧跟着用同强度等级的砂浆与所冲的筋抹平，随即用目杠刮平，木抹搓毛，隔天浇水养护。

4) 弹线分格：待基层灰六七成干时即可进行分格弹线，同时进行面层贴标准点的工作，以控制面层出墙及垂直、平整。如底层砂浆与基层有空鼓现象，及时用云石机切除修补。

5) 根据大样图及墙面尺寸进行横竖向排砖，注意大墙面、通天柱子和垛子要排整砖，以及在同一墙面上的横竖排列均不得有非整砖，注意要一致和对称。

技 术 交 底 记 录

2004年10月24日

工 程 名 称 凤凰城*家家景园三期工程21#、22#住宅楼 分部工程 装 饰 工 程

分项工程名称 外墙面砖

交底内容：

<1>、在清理干净的找平层上，依照室外水平线，找出地面标高，按贴砖的面积计算纵横的皮数，用水平尺找平，并弹出釉面砖的水平和垂直控制线。如用阴阳三角镶边时，则将镶边位置预先分配好。横向不足整块的部分，留在最下一皮与地面连接处。釉面砖的排列方法采用：“直线”排列和“错缝”排列两种。

<2>、铺贴釉面砖时，应先贴若干块废釉面砖作为标志块，上下用托线板挂直，作为粘贴厚度的依据，横向每隔1.5m左右做一个标志块，用拉线或靠尺校正平整度。在门洞口或阳角处，如有阴三角镶边时，则应将尺寸留出先铺贴一侧的墙面，并用托线板校正靠直。如无镶边，应双面挂直。

<3>、镶贴釉面砖宜从阳角处开始，并由下往上进行。铺贴一般用1:2水泥砂浆，用铲刀在釉面砖背面刮满刀灰，厚度5~6mm，最大不超过8mm，砂浆用量以铺贴后刚好满浆为止，贴于墙面的釉面砖应用力按压，并用铲刀木柄轻轻敲击，使釉面砖紧密粘于墙面，再用靠尺按标志块将其校正平直。铺贴完整行的釉面砖后，再用长靠尺横向校正一次。对高于标志块的应轻轻敲击，使其平齐；若低于标志块（即亏灰）时，应取下釉面砖，重新抹满刀灰再铺贴，不得在砖口处塞灰，否则会产生空鼓。然后依次按上法往上铺贴，铺贴时应保持与相邻釉面砖的平整。如因釉面砖的规格尺寸或几何形状不等时，应在铺贴时随时调整，使缝隙宽窄一致。当贴到最上一行时，要求上口成一直线。

<4>、铺贴完后进行质量检查，用清水将釉面砖表面擦洗干净，接缝处用与釉面砖相同颜色的白水泥浆擦嵌密实，并将釉面砖表面擦净。全部完工后，要根据不同污染情况，用棉丝、或用稀盐酸刷洗，并紧跟用清水冲净。

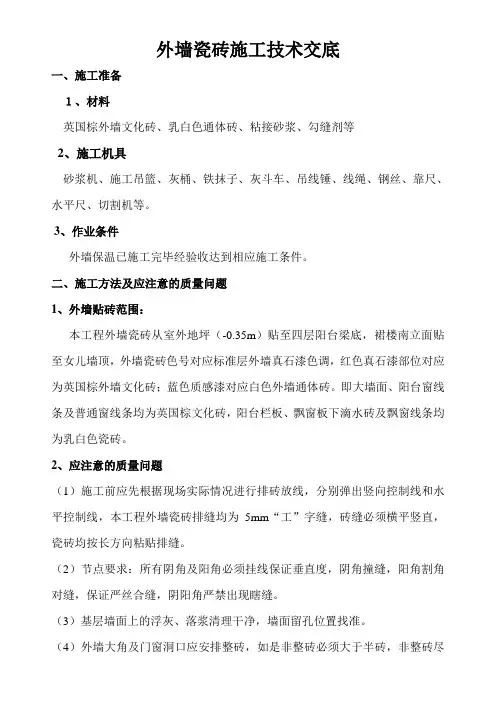

外墙瓷砖施工技术交底

一、施工准备

１、材料

英国棕外墙文化砖、乳白色通体砖、粘接砂浆、勾缝剂等

2、施工机具

砂浆机、施工吊篮、灰桶、铁抹子、灰斗车、吊线锤、线绳、钢丝、靠尺、水平尺、切割机等。

3、作业条件

外墙保温已施工完毕经验收达到相应施工条件。

二、施工方法及应注意的质量问题

1、外墙贴砖范围：

本工程外墙瓷砖从室外地坪（-0.35m）贴至四层阳台梁底，裙楼南立面贴至女儿墙顶，外墙瓷砖色号对应标准层外墙真石漆色调，红色真石漆部位对应为英国棕外墙文化砖；蓝色质感漆对应白色外墙通体砖。即大墙面、阳台窗线条及普通窗线条均为英国棕文化砖，阳台栏板、飘窗板下滴水砖及飘窗线条均为乳白色瓷砖。

2、应注意的质量问题

（1）施工前应先根据现场实际情况进行排砖放线，分别弹出竖向控制线和水平控制线，本工程外墙瓷砖排缝均为5mm“工”字缝，砖缝必须横平竖直，瓷砖均按长方向粘贴排缝。

（2）节点要求：所有阴角及阳角必须挂线保证垂直度，阴角撞缝，阳角割角对缝，保证严丝合缝，阴阳角严禁出现瞎缝。

（3）基层墙面上的浮灰、落浆清理干净，墙面留孔位置找准。

（4）外墙大角及门窗洞口应安排整砖，如是非整砖必须大于半砖，非整砖尽可能安排至次要部位或不醒目的阴角部位。

（5）质量要求：

本工程瓷砖均为湿贴法施工，采用聚合物粘接砂浆满粘粘贴，严禁出现空鼓现象；

外墙瓷砖平整度允许误差范围为： 3mm

外墙瓷砖垂直度允许误差范围为： 3mm

外墙瓷砖缝宽允许误差范围为： 1mm

外墙瓷砖接缝高低允许误差范围为： 1mm

外墙瓷砖阴阳角方正允许误差范围为：2mm

（6）每个工作面施工完成后应注意成品保护，防止污染，经自检质量合格后方可转至下一工作面，并保证工完场清。

三、安全要求：

1、严格执行安全技术操作规程，遵守施工现场安全管理制度，做好安全技术交底工作。

2、严格按照施工吊篮操作规程操作吊篮，严禁非专业人员私自操作吊篮，每天班前检查吊篮是否能够正常运行，发现故障应及时通知专业人员维修，严禁吊篮带病工作。

外墙装饰工程安全技术交底

GDAQ330701

施工单位： 深圳市建安（集团）股份有限公司 工程名称 深房御府东区总承包工程 分部分项

工 程 工种

一、进入施工现场必须遵守安全操作规程和安全生产纪律。

二、外墙（檐）抹灰、打凿是高处作业，作业前应先检查脚手架是否牢固，作业层下方安全网拉设是否完好，杂物是否清除，脚手板是否满铺，应无探头板等。

三、在脚手架上作业，所用工具和材料要放置稳当不准乱扔，材料、工具应分散堆放，不准超荷堆放材料和水桶。

四、不准随意拆除、损坏脚手架与建筑物的拉结、回顶和卸荷措施，以及防风抗拔措施、塔吊、井架、施工升降机等附着装置。

五、塔吊上料时，应有专人指挥，遇六级大风及以上时应停止作业（含起吊和抹灰作业）。

六、砂浆机应由经培训合格的人员专门操作，电气设备绝缘良好，接地和触电保护器符合《施工用电安全技术措施》要求。

七、在平台口待料时，严禁探头、探身；进出吊笼后应随手关好安全门，应保持常闭有效。

八、严格正确使用劳动保护用品。遵守高处作业规定，工具必须入袋，物件严禁高处抛掷。

九、悬空作业处应有牢靠的立足处，并视具体情况，配置防护网、栏杆或其他安全设施。

十、在外脚手架下穿行要戴好安全帽，在高空危险处操作要系好安全带。

十一、脚手板上不允许多人集中在一起操作。禁止垂直交叉作业。

十二、打凿外墙面砖及外墙部分作业时，必须先做好防护工作，打凿碎砖碎石必须用安全网或广告布

兜好。禁止直接从脚手架上掉下来。

十三、碎砖石块应放入楼内集中用人货电梯运下，堆放到项目部指定的位置。

十四、现场补充交底内容：

交底人签字：
