- 1 -
目录
一、 产品原理和标识图---- ----------------------------------------2
二、 安装操作步骤-------------------------------------------------2-3
三、面板操作说明-------------------------------------------------3
1、参数设置--------------------------------------------------4
2、时间设置--------------------------------------------------4-5
3、检测方式--------------------------------------------------5-6
4、功能设置--------------------------------------------------6-7
5、检测物质--------------------------------------------------7-8
6、检测运行--------------------------------------------------8
四、简单故障排除方法---------------------------------------------8-10
五、注意事项-----------------------------------------------------10-11
- 2 - 一、产品原理和标识图
全金属检测仪是应用平衡线圈原理来探测金属，包括铁和非铁金属。铁磁类金属进入探测区域将影响探测区域的磁力线分布，进而影响了固定范围的磁通。非铁磁类金属进入探测区域将产生涡流效应，也会使探测区域的磁场分布发生变化。根据电压变化和探测算法来判断是否有金属异物。

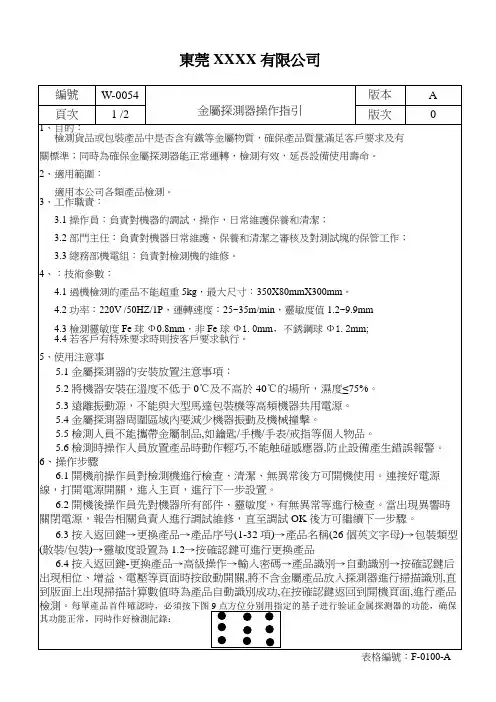

東莞XXXX有限公司
編號 W-0054
金屬探測器操作指引 版本 A
頁次 1 /2 版次 0
1、目的： 檢測貨品或包裝產品中是否含有鐵等金屬物質，確保產品質量滿足客戶要求及有 關標準；同時為確保金屬探測器能正常運轉，檢測有效，延長設備使用壽命。 2、適用範圍： 適用本公司各類產品檢測。 3、工作職責： 3.1操作員：負責對機器的調試，操作，日常維護保養和清潔； 3.2部門主任：負責對機器日常維護、保養和清潔之審核及對測試塊的保管工作； 3.3總務部機電組：負責對檢測機的維修。 4、：技術參數： 4.1過機檢測的產品不能超重5kg，最大尺寸：350X80mmX300mm。 4.2功率：220V /50HZ/1P，運轉速度：25~35m/min，靈敏度值1.2~9.9mm 4.3檢測靈敏度Fe球Φ0.8mm，非Fe球Φ1.0mm，不銹鋼球Φ1.2mm; 4.4若客戶有特殊要求時則按客戶要求執行。 5、使用注意事
5.1金屬探測器的安裝放置注意事項：
5.2將機器安裝在溫度不低于0℃及不高於40℃的場所，濕度≤75%。
5.3遠離振動源，不能與大型馬達包裝機等高頻機器共用電源。
5.4金屬探測器周圍區域內要減少機器振動及機械撞擊。
5.5檢測人員不能攜帶金屬制品,如鑰匙/手機/手表/戒指等個人物品。
5.6檢測時操作人員放置產品時動作輕巧,不能触碰感應器,防止設備產生錯誤報警。
6、操作步驟
6.1開機前操作員對檢測機進行檢查、清潔、無異常後方可開機使用。連接好電源線，打開電源開關，進入主頁，進行下一步設置。
6.2開機後操作員先對機器所有部件、靈敏度，有無異常等進行檢查。當出現異響時關閉電源，報告相關負責人進行調試維修，直至調試OK後方可繼續下一步驟。
专业的检测设备制造商

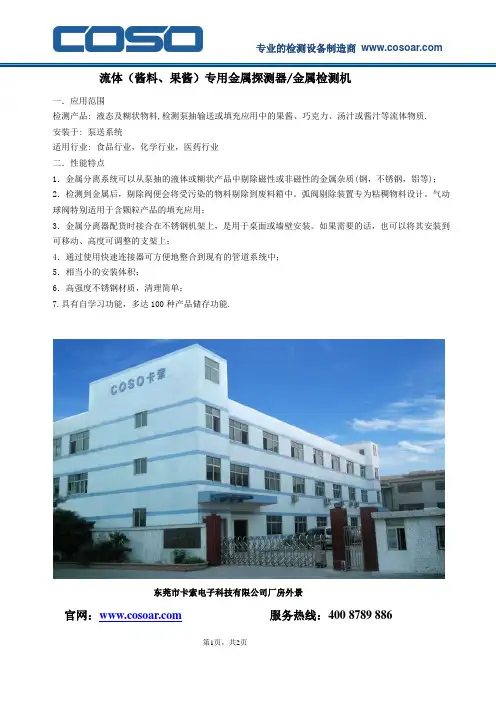

第1页，共2页 流体（酱料、果酱）专用金属探测器/金属检测机
一．应用范围
检测产品: 液态及糊状物料,检测泵抽输送或填充应用中的果酱、巧克力、汤汁或酱汁等流体物质.
安装于: 泵送系统
适用行业: 食品行业，化学行业，医药行业
二．性能特点
1．金属分离系统可以从泵抽的液体或糊状产品中剔除磁性或非磁性的金属杂质(钢，不锈钢，铝等)；
2．检测到金属后，剔除阀便会将受污染的物料剔除到废料箱中。弧阀剔除装置专为粘稠物料设计。气动球阀特别适用于含颗粒产品的填充应用；
3．金属分离器配货时接合在不锈钢机架上，是用于桌面或墙壁安装。如果需要的话，也可以将其安装到可移动、高度可调整的支架上；
4．通过使用快速连接器可方便地整合到现有的管道系统中；
5．相当小的安装体积；
6．高强度不锈钢材质，清理简单；
7.具有自学习功能，多达100种产品储存功能.
东莞市卡索电子科技有限公司厂房外景
官网： 服务热线：400 8789 886 专业的检测设备制造商
第2页，共2页
PEC2005流体（酱料、果酱）专用金属探测器/金属检测机
东莞卡索金属分离器部分产品展示
官网： 服务热线：400 8789 886
东莞卡索简介：
东莞市卡索电子科技有限公司成立于2005年11月30日，位于制造业发达的广东省东莞市,是一家知名的专业从事检测设备生产、研制和销售的高科技企业。公司产品通过欧盟CE认证，销往全国各地并出口国外多个国家和地区，已为国内外众多客户提供了各种完善的解决方案和满意的产品和服务，是数家世界五百强企业选定的检测设备供应商。
NWMC2000无传动检针机
检针机是金属探测器中一种专门针对于纺织行业的检测机器，广泛应用于鞋，制衣，制帽，玩具，纺织等行业，东莞市卡索电子科技专门生产制造各种非标定制的检针机设备，卡索数码智能检针机电气设计采用日本技术设计而成，灵敏度高，抗干扰能力强，性能稳定可靠。欢迎来电垂询。
适用范围：
床上用品、板材加工、无纺布、喷胶棉、针刺棉等大件或宽幅物品的检测。
性能特点：
1．采用进口集成电路，性能稳定，抗干扰能力强，抗震动，可与流水线配套使用，不受其他流水线设备工作的影响。
2、灵敏度可自由调节。
3、声音、报警灯自动报警，或输出信号至流水线的中央控制台。
4、根据工厂生产流水线要求，可定制不同宽度的产品，。
相关参数：
检测窗口高度： 100㎜ （可根据需要定做）
检测窗口宽度：1850㎜（可根据需要定做）
灵敏度： Feφ0.8㎜以上。
电源： 220V 50Hz。
功率： 100W 。
报警方式： 声音、报警灯同时报警；报警输出信号：继电器触点信号，AC220V，1mA。 外型尺寸（长×宽×高㎜）： 2000×300×250 。
重量： 400㎏。
