第十六章 电压 电阻
第一节 电压
1. 电压：电压是使电路中自由电荷定向移动形成电流的原因。电压的符号是U，单位为伏特（伏，V）。
要在一段电路中产生电流，它的两端就要有电压。
电源的作用是给用电器两端提供电压。
1kV＝103V＝106mV
说电压时，要说“xxx两端的电压”；说电流时，要说通过“xxx的电流”。
2. 电压表：测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。
3. 电压表的示数：
4.
量程 使用接线柱* 表盘上刻度位置 大格代表值 小格代表值
0～3V “-”和“3” 下一行 1V
0.1V
0～15V “-”和“15” 上一行 5V 0.5V
在下一行读出的示数是指针指向相同位置时，在上一行读出的示数的5倍。
* 部分电流表的三个接线柱是“+”、“3”和“15”。这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。
5. 正确使用电压表的规则：
电压表必须和被测的用电器并联。
如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。
电流必须从“＋”接线柱流进去，从“－”接线柱流出来。
被测电压不能超过电压表量程。
6. 无法估测待测电压的大小时，可先用大量程试触。再根据指针偏转幅度选用适当量程。
7. 常见的电压：
干电池两极间的电压是 1.5V 手持移动电话的电池两极间的电压 3.6V
对人体安全的电压 不高于36V 家庭电路的电压 220V
发生闪电的云层间电压 几百万伏至几亿伏 动力电路的电压 380V
电鳐可以产生200V左右的电压，用来自卫。
8. 在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”。类比是指由一类事物所具有的属性，可以推出与其类似事物也具有这种属性的思考和处理问题的方法。
- 1 -
第六章：电压 电阻
一．本章概述
本章着重介绍了（1）电压和电阻，初步了解电压的作用；（2）知道电压的单位，能记住一些常见电压值；（3）知道电压表的用途和符号，能识别和选择电压表量程，知道正确使用电压表的规则，能正确地将电压表接入电路并读数；（4）归纳出串、并联电路中电压的关系；（5）知道电阻是导体本身的一种性质，知道电阻的单位及其换算，理解决定电阻大小的因素；（6）了解滑动变阻器的构造和工作原理，知道正确使用滑动变阻器的方法。
“电压”是电学三大基本概念之一，是学习欧姆定律的前提和基础，“电压表的使用”和“变阻器的使用”又是探究电学基本规律，进行后续电学知识学习的保障。学好本章，将会使我们能较顺利的进行第七章欧姆定律的学习，并为初中电学的终极目标．．．．——电功率的学习做好准备。
学习本章需要掌握两个概念、两个重要规律、两种仪器的使用方法、一个因素。
两个概念： 、
两个重要规律： 、
两种仪器的使用方法： 、
一个因素：
探究实验：
本章的难点是： （1）会设计、实验、归纳总结出串、并联电路中电压的关系；（2）决定电阻大小的因素；（3）滑动变阻器的构造和工作原理，知道正确使用滑动变阻器的方法
二．知识体系
电压
电阻
记忆知识树
- 2 -
三．本章知识点：
第六章电压电阻单元检测
一、填空题（总计３０分。其中１～７题每空１分，８～１０题每空２分）
１．电路中要形成电流必须要有 ，该物理量的单位是 ，它的大小用
来进行测量。
３．将３节干电池串联起来使用，提供的电压为 Ｖ，如果用电压表测它的电压大小，电压表应选 的量程。
５．调节收音机音量的旋钮开关，实际上是一个
，它的原理是
，在电路中起的作用是 。
８．（2006年山东济宁中考题）在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1和R2两端的电压分别为 、 。
9．（2006年广东省中考题）如图所示是用电流表测电路中电流的实验，图中电流表测量的是通过 （填“甲电阻”、“乙电阻”或“干路”）的电流，为了测量乙电阻两端的电压，用笔画线代替导线，将电压表正确地接入电路中。
10．（ 2006年山西太原市中考题）左图是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向力端滑动，变阻器连人电路的电阻 ，电流表的示数 ．（选填“变大”“变小”或“不变”）．这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．
二、选择题（总计４０分。每题４分）
14．如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（ ）
A．A、D B．B、C C．A、B D．C、D
15.（2006年福州中考题）．图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（ ）
A．甲接电压表，乙接电流表
B．甲接电流表，乙接电压表
C．甲、乙都接电压表
D．甲、乙都接电流表
16．（2006年长沙中考题）在如图所示电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮，若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。则故障一定是（ ）

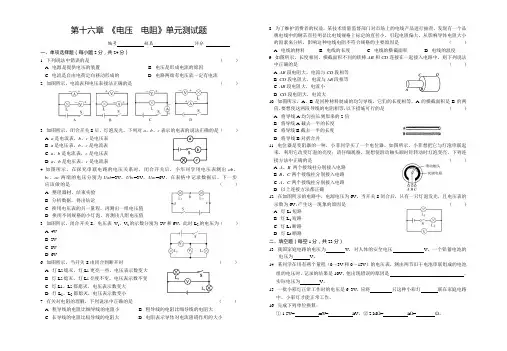

第十六章 《电压 电阻》单元测试题
编号 姓名 评分
一、单项选择题（每小题2分，共24分）
1. 下列说法中错误的是 （ ）
A. 电源是提供电压的装置 B. 电压是形成电流的原因
C. 电流是自由电荷定向移动形成的 D. 电路两端有电压就一定有电流
2. 如图所示，电流表和电压表接法正确的是 （ ）
3. 如图所示，闭合开关S后，灯泡发光。下列对a、b、c表示的电表的说法正确的是（ ）
A. a是电流表，b、c是电压表
B. a是电压表，b、c是电流表
C. a、b是电流表，c是电压表
D. a、b是电压表，c是电流表
4. 如图所示，在探究串联电路的电压关系时，闭合开关后，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac=6V。在表格中记录数据后，下一步应该做的是 （ ）
A. 整理器材，结束实验
B. 分析数据，得出结论
C. 换用电压表的另一量程，再测出一组电压值
D. 换用不同规格的小灯泡，再测出几组电压值
3. 如图所示，闭合开关S，电压表 V1、V2的示数分别为2V和6V，此时L2的电压为（ ）
A. 4V
B. 2V
C. 8V
D. 6V
6. 如图所示，当开关S由闭合到断开时 （ ）
