OSPF路由协议

OSPF（Open Shortest Path First）是一种基于链路状态的路由协议，它是一种开放式的、用于TCP/IP网络的链路状态路由协议，通常用于大型的企业网络或者互联网服务提供商的网络中。OSPF协议通过计算最短路径来实现路由选择，并且具有快速收敛、可扩展性强等特点，因此在复杂网络环境中得到了广泛的应用。

OSPF协议的工作原理是通过路由器之间交换链路状态信息来构建网络拓扑图，然后根据拓扑图计算最短路径，最终确定路由表。在OSPF协议中，所有的路由器都需要运行相同的路由算法，并且通过协商建立邻居关系，然后交换链路状态信息，最终计算出最短路径。这种基于链路状态的路由选择算法能够更好地适应复杂网络环境，并且能够快速收敛，适用于大型网络。

OSPF协议的特点包括以下几个方面：

1. 分层设计，OSPF协议采用了分层的设计，将网络划分为不同的区域，每个区域有自己的路由器，这样可以减少路由器之间的通信量，提高网络的可扩展性。

2. 路由选择，OSPF协议采用了Dijkstra算法来计算最短路径，因此能够选择出最优的路由，提高了网络的传输效率。

3. 快速收敛，OSPF协议能够快速地适应网络的拓扑变化，当网络发生故障或者链路状态发生变化时，能够快速收敛，保证网络的稳定性。

4. 支持VLSM，OSPF协议支持可变长度子网掩码，能够更好地适应复杂网络环境，提高网络的利用率。

5. 安全性，OSPF协议支持认证机制，能够保证路由器之间的通信安全，防止路由器被篡改或者攻击。

总的来说，OSPF协议是一种高效、稳定、安全的路由协议，能够更好地适应复杂网络环境，提高网络的传输效率和可靠性。在实际应用中，需要根据网络的规模和复杂程度来选择合适的OSPF配置，包括区域划分、路由器配置、链路成本等，以最大程度地发挥OSPF协议的优势。同时，需要注意OSPF协议的配置和管理，保证网络的稳定和安全。

综上所述，OSPF路由协议作为一种链路状态路由协议，在复杂的网络环境中具有明显的优势，能够提高网络的传输效率和可靠性，是大型企业网络或者互联网服务提供商网络中的首选路由协议之一。通过合理的配置和管理，能够更好地发挥OSPF协议的优势，为网络的稳定运行提供保障。

合集下载

OSPF路由协议及配置方法

OSPF路由协议及配置方法

龙源期刊网

OSPF路由协议及配置方法

作者：李健

来源：《中国科技纵横》2012年第20期

摘要:OSPF是一种典型的链路状态动态路由协议,是IETF(Internet Engineering Task

Force)IGP工作组提出的一种基于SPF算法的路由协议。OSPF具有迅捷的收敛速度和适于大型网络实施的可扩展性。

关键词:OSPF 收敛 DR BDR 开销

OSPF（Open Shortest Path First,开放最短路径优先）路由协议是一种典型的链路状态路由协议。IETF（Internet Engineering Task Force,Internet工程任务组）的OSPF小组在1987年开始开发OSPF协议,1989年OSPFv1规范在RFC 1131中发布,但OSPFv1是一种实验性的路由协议,未获得实施。1991年OSPFv2由John Moy在RFC 1247中引入,1998年OSPFv2规范在RFC

2328中得到更新,目前广泛使用的就是OSPFv2。

3、OSPF的运行步骤

3.1 建立邻接关系

路由器如果想与其邻居路由器建立邻接关系,首先需要发送带有自己ID的Hello包,与其相邻的路由器收到这个Hello包后,就会把Hello包中的ID添加到自己的Hello包里,同时使用这个Hello包应答先前收到的Hello包。路由器的接口收到应答的Hello包,并且在应答的Hello包中发现了自己的ID,路由器的该接口就与其连接的邻居路由器之间建立了邻接关系。当该接口所连接的网络类型为广播多路访问网络的时候,就进入下步选举DR和BDR的步骤;如果该接口所连接的网络类型为点对点网络的时候,就跳过选举DR和BDR的步骤,直接进入第三步骤。

路由器之间在建立邻接关系的过程中,相关接口会逐步经历7种状态。其中1～3状态的演变属于第一步骤,4~7状态的演变属于第三步骤。

动态路由协议ospf

动态路由协议ospf

Ospf协议相比rip主要的改善就在于它的收敛速度快。这样可以支持更大型的网络。

1， router ID

router id是在ospf区域中唯一标识路由器的IP地址，这个router id一般使用loopback的ip地址，这样具有更好的稳定性，如果不设置loopback的IP作为router id，则路由器会选区数值最高的IP地址作为router id。但是用作router id的路由器不一定要运行ospf协议。

2， ospf的工作过程

运行rip的路由器只需要保存一张路由表。但是ospf路由器需要保存三张表：

A. 邻居列表。

B. 链路状态数据库（LSDB）：列出其他路由器的信息，由此显示整个网络的拓扑结构。

C. 路由表：通过SPF(最短路径优先算法)算法计算出到达每个相连网络的最佳路径。

3， ospf的度量值

它的度量值为代价（cost），cisco默认代价为108/BW,，表示一个整数

Fast Ethernet代价1，ethernet代价为10

4， ospf的最大特点

 支持区域划分：可以将一个as划分为多个如area0（必须有）、area1等。

 支持以组播地址发送协议报文。以225.0.0.6作为上传到DR的地址，以225.0.0.5作为DR下发地址

5， ospf区域

区域ID：可以用一个十进制的数字表示，也可以用一个点分十进制的数字。区域0（0.0.0.0）是为骨干区域保留的id号，所有的域间通信量都必须通过骨干区域，费骨干区域不能直接交换数据。

6， 基本配置命令

r(config)#int loopback 0

r(config-if)##ip add 1.1.1.1 255.0.0.0

r(config-if)#ip ospf cost 5说明这个接口代价值为5

r(config-if)#exit

r(config)#router ospf 8 启用进程号

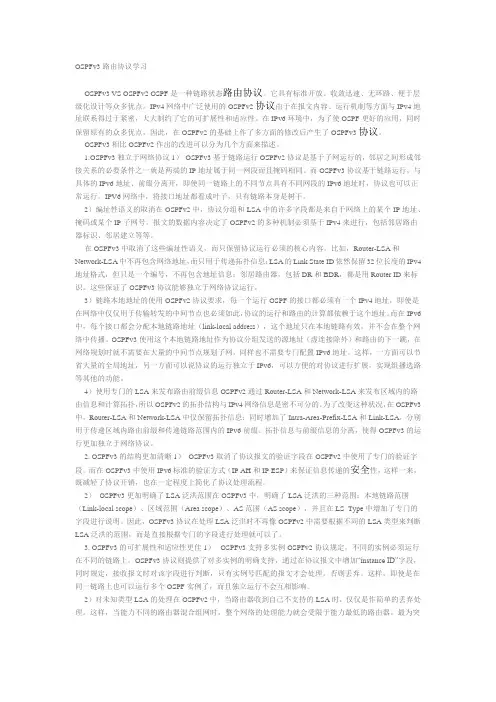

OSPFv3路由协议学习

OSPFv3路由协议学习

OSPFv3路由协议学习

OSPFv3 VS OSPFv2 OSPF是一种链路状态路由协议。它具有标准开放、收敛迅速、无环路、便于层级化设计等众多优点。IPv4网络中广泛使用的OSPFv2协议由于在报文内容、运行机制等方面与IPv4地址联系得过于紧密，大大制约了它的可扩展性和适应性。在IPv6环境中，为了使OSPF更好的应用，同时保留原有的众多优点，因此，在OSPFv2的基础上作了多方面的修改后产生了OSPFv3协议。

OSPFv3相比OSPFv2作出的改进可以分为几个方面来描述。

1.OSPFv3独立于网络协议1） OSPFv3基于链路运行OSPFv2协议是基于子网运行的，邻居之间形成邻接关系的必要条件之一就是两端的IP地址属于同一网段而且掩码相同。而OSPFv3协议基于链路运行，与具体的IPv6地址、前缀分离开，即使同一链路上的不同节点具有不同网段的IPv6地址时，协议也可以正常运行。IPV6网络中，将接口地址都看成叶子，只有链路本身是树干。

2）编址性语义的取消在OSPFv2中，协议分组和LSA中的许多字段都是来自于网络上的某个IP地址、掩码或某个IP子网号。报文的数据内容决定了OSPFv2的多种机制必须基于IPv4来进行，包括邻居路由器标识、邻居建立等等。

在OSPFv3中取消了这些编址性语义，而只保留协议运行必须的核心内容。比如，Router-LSA和Network-LSA中不再包含网络地址，而只用于传递拓扑信息；LSA的Link State ID依然保留32位长度的IPv4地址格式，但只是一个编号，不再包含地址信息；邻居路由器，包括DR和BDR，都是用Router ID来标识。这些保证了OSPFv3协议能够独立于网络协议运行。

3）链路本地地址的使用OSPFv2协议要求，每一个运行OSPF的接口都必须有一个IPv4地址，即使是在网络中仅仅用于传输转发的中间节点也必须如此，协议的运行和路由的计算都依赖于这个地址。而在IPv6中，每个接口都会分配本地链路地址（link-local address），这个地址只在本地链路有效，并不会在整个网络中传播。OSPFv3使用这个本地链路地址作为协议分组发送的源地址（虚连接除外）和路由的下一跳，在网络规划时就不需要在大量的中间节点规划子网，同样也不需要专门配置IPv6地址。这样，一方面可以节省大量的全局地址，另一方面可以说协议的运行独立于IPv6，可以方便的对协议进行扩展，实现组播选路等其他的功能。

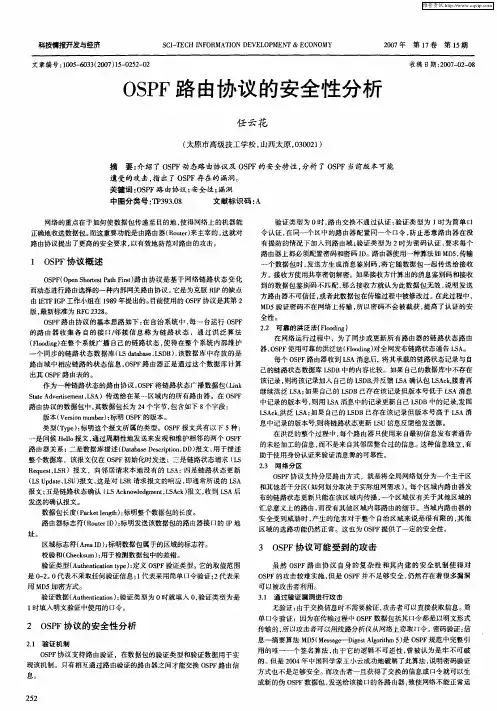

OSPF路由协议的安全性分析

OSPF路由协议的安全性分析

科技情报开发与经济　ＳＣＩ—ＴＥＣＨ　ＩＮＦＯＲＭＡＴＩＯＮ　ＤＥＶＥＬＯＰＭＥＮＴ＆ＥＣＯＮＯＭＹ　２００７年第１７卷第１５期　文章编号：１００５—６０３３（２００７）１５—０２５２—０２　ＯＳＰＦ路由协议的安全性分析　任云花　（太原市高级技工学校，山西太原，０３００２１）　摘要：介绍了ＯＳＰＦ动态路由协议及ＯＳＰＦ的安全特性，分析了ＯＳＰＦ当前版本可能　遭受的攻击，指出了ＯＳＰＦ存在的漏洞。　关键词：ＯＳＰＦ路由协议；安全性；漏洞　中图分类号：ＴＰ３９３．０８　文献标识码：Ａ　网络的重点在于如何使数据包传递至目的地，使得网络上的机器能　正确地收送数据包。而这重要功能是由路由器（Ｒｏｕｔｅｒ）来主宰的。这就对　路由协议提出了更高的安全要求，以有效地防范对路由的攻击。　１　０ＳＰＦ协议概述　ＯＳＰＦ（Ｏｐｅｎ　Ｓｈｏｒｔｅｓｔ　Ｐａｔｈ　Ｆｉｒｓｔ）路由协议是基于网络链路状态变化　而动态进行路由选择的一种内部网关路由协议。它是为克服ＲＩＰ的缺点　由ＩＥ１１Ｆ　ＩＧＰ工作小组在１９８９年提出的。目前使用的ＯＳＰＦ协议是其第２　版，最新标准为ＲＦＣ　２３２８。　ＯＳＰＦ路由协议的基本思路如下：在自治系统中，每一台运行ＯＳＰＦ　的路由器收集各自的接口，邻接信息称为链路状态，通过洪泛算法　（Ｆｌｏｏｄｉｎｇ）在整个系统广播自己的链路状态，使得在整个系统内部维护　一个同步的链路状态数据库（ＬＳ　ｄａｔａｂａｓｅ，ＬＳＤＢ），该数据库中存放的是　路由域中相应链路的状态信息，ＯＳＰＦ路由器正是通过这个数据库计算　出其ＯＳＰＦ路由表的。　作为一种链路状态的路由协议，ＯＳＰＦ将链路状态广播数据包（Ｌｉｎｋ　Ｓｔａｔｅ　Ａｄｖｅｒｔｉｓｅｍｅｎｔ，ＬＳＡ）传送给在某一区域内的所有路由器。在ＯＳＰＦ　路由协议的数据包中，其数据包长为２４个字节，包含如下８个字段：　版本（Ｖｅｒｓｉｏｎ　ｎｕｍｂｅｒ）：标明ＯＳＰＦ的版本。　类型（Ｔｙｐｅ）：标明这个报文所属的类型。ＯＳＰＦ报文共有以下５种：　一是问候Ｈｅｌｌｏ报文，通过周期性地发送来发现和维护相邻的两个ＯＳＰＦ　路由器关系；二是数据库描述（Ｄａｔａｂａｓｅ　Ｄｅｓｃｒｉｐｔｉｏｎ，ＤＤ）报文，用于描述　整个数据库，该报文仅在ＯＳＰＦ初始化时发送；三是链路状态请求（ＬＳ　Ｒｅｑｕｅｓｔ，ＬＳＲ）报文，向邻居请求本地没有的ＬＳＡ；四是链路状态更新　（ＬＳ　Ｕｐｄａｔｅ，ＬＳＵ）报文，这是对ＬＳＲ请求报文的响应，即通常所说的ＬＳＡ　报文；五是链路状态确认（ＬＳ　Ａｃｋｎｏｗｌｅｄｇｍｅｎｔ，ＬＳＡｃｋ）报文，收到ＬＳＡ后　发送的确认报文。　数据包长度（Ｐａｃｋｅｔ　ｌｅｎｇｔｈ）：标明整个数据包的长度。　路由器标志符（ＲｏｕｔｅｒＩＤ）：标明发送该数据包的路由器接口的ＩＰ地　址。　区域标志符（Ａｒｅａ　ＩＤ）：标明数据包属于的区域的标志符。　校验和（Ｃｈｅｃｋｓｕｍ）：用于检测数据包中的差错。　验证类型（Ａｕｔｈｅｎｔｉｃａｔｉｏｎ　ｔｙｐｅ）：定义ＯＳＰＦ验证类型。它的取值范围　是Ｏ一２。０代表不采取任何验证信息；１代表采用简单口令验证；２代表采　用ＭＤ５加密方式。　验证数据（Ａｕｔｈｅｎｔｉｃａｔｌｏｎ）：验证类型为０时就填人０，验证类型为是　ｌ时填人明文验证中使用的口令。　２　ＯＳＰＦ协议的安全性分析　２．１验证机制　ＯＳＰＦ协议支持路由验证，在数据包的验证类型和验证数据用于实　现该机制。只有相互通过路由验证的路由器之间才能交换ＯＳＰＦ路由信　息。　２５２　收稿日期：２００７—０２－０８
