材料力学强度计算

材料力学 课程设计

- 1 -

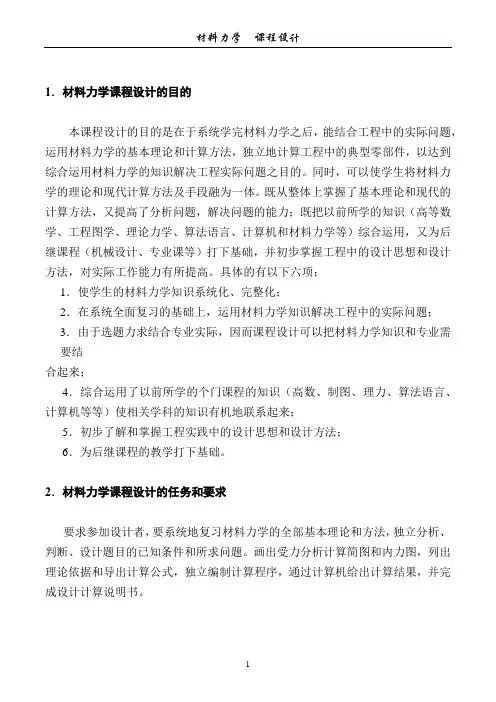

1．材料力学课程设计的目的

本课程设计的目的是在于系统学完材料力学之后，能结合工程中的实际问题，

运用材料力学的基本理论和计算方法，独立地计算工程中的典型零部件，以达到

综合运用材料力学的知识解决工程实际问题之目的。同时，可以使学生将材料力

学的理论和现代计算方法及手段融为一体。既从整体上掌握了基本理论和现代的

计算方法，又提高了分析问题，解决问题的能力；既把以前所学的知识（高等数

学、工程图学、理论力学、算法语言、计算机和材料力学等）综合运用，又为后

继课程（机械设计、专业课等）打下基础，并初步掌握工程中的设计思想和设计

方法，对实际工作能力有所提高。具体的有以下六项：

1．使学生的材料力学知识系统化、完整化；

2．在系统全面复习的基础上，运用材料力学知识解决工程中的实际问题；

3．由于选题力求结合专业实际，因而课程设计可以把材料力学知识和专业需

要结

合起来；

4．综合运用了以前所学的个门课程的知识（高数、制图、理力、算法语言、

计算机等等）使相关学科的知识有机地联系起来；

5．初步了解和掌握工程实践中的设计思想和设计方法；

6．为后继课程的教学打下基础。

2．材料力学课程设计的任务和要求

要求参加设计者，要系统地复习材料力学的全部基本理论和方法，独立分析、

判断、设计题目的已知条件和所求问题。画出受力分析计算简图和内力图，列出

理论依据和导出计算公式，独立编制计算程序，通过计算机给出计算结果，并完

成设计计算说明书。

材料力学 课程设计

- 2 -

3．材料力学课程设计题目

传动轴的强度、变形及疲劳强度计算

3-1 设计题目

传动轴的材料为优质碳素结构钢（牌号45），许用应力[σ]=80MPa，经高频

淬火处理，其𝜎𝑏=650MPa,𝜎−1=300MPa, 𝜏−1=155MPa,磨削轴的表面，键槽均为端

铣加工，阶梯轴过渡圆弧r均为2，疲劳安全系数n=2，要求：

1) 绘出传动轴的受力简图;

强度和刚度的计算公式

强度和刚度是材料力学性能的两个重要指标，用于评估材料在受力作用下的变形和破坏性能。强度指的是材料抵抗外力作用下发生破坏时所能承受的最大应力，常用于衡量材料的抗拉强度、抗压强度、抗弯强度等。刚度指的是在给定应力下材料的变形程度，常用于表征材料的刚性和变形能力。本文将介绍强度和刚度的计算公式和相关知识。

不同材料和应力状态下的强度计算公式有所不同，下面将分别介绍常见的三种情况。

1.抗拉强度（拉伸强度）

抗拉强度是材料在受拉力作用下发生破坏时所能承受的最大应力。计算公式为：

σt=F/A

其中，σt表示抗拉强度（拉伸强度），F表示施加在材料上的拉力，A表示材料的横截面积。

2.抗压强度

抗压强度是材料在受压力作用下发生破坏时所能承受的最大应力。计算公式为：

σc=F/A

其中，σc表示抗压强度，F表示施加在材料上的压力，A表示材料的横截面积。

3.抗弯强度 抗弯强度是材料在受弯矩作用下发生破坏时所能承受的最大应力。计算公式为：

σb=M/S

其中，σb表示抗弯强度，M表示施加在材料上的弯矩，S表示材料的截面模数。

刚度可以通过材料的弹性模量和几何参数来计算，下面介绍两个刚度的计算公式。

1.弯曲刚度

弯曲刚度是指在给定弯矩作用下，材料发生弯曲时所产生的刚度。计算公式为：

EI=M/δ

其中，EI表示弯曲刚度，M表示施加在材料上的弯矩，δ表示材料的弯曲变形。

2.剪切刚度

剪切刚度是指在给定剪切力作用下，材料发生剪切变形时所产生的刚度。计算公式为：

G=τ/γ

其中，G表示剪切刚度，τ表示施加在材料上的剪切力，γ表示材料的剪切应变。

以上是强度和刚度的计算公式的介绍，不同材料和材料状态下的计算公式可能略有差异。同时，需要注意的是，材料的强度和刚度还受到其他因素的影响，例如温度、湿度、应力速率等。因此，在实际计算中要综合考虑这些因素，以准确评估材料的强度和刚度。

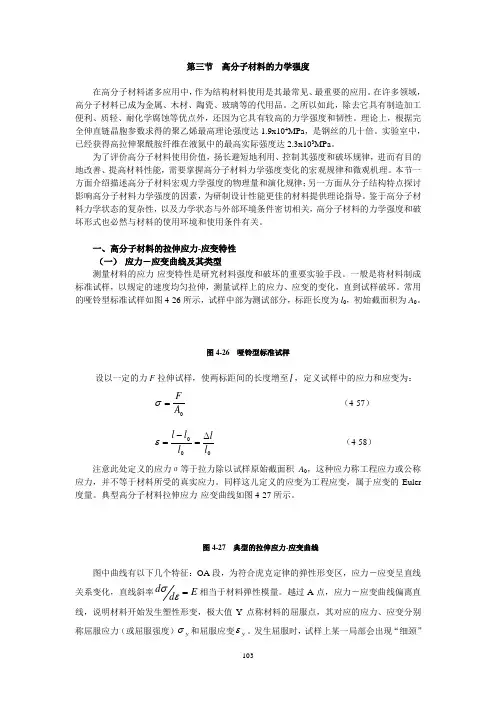

103 第三节 高分子材料的力学强度

在高分子材料诸多应用中，作为结构材料使用是其最常见、最重要的应用。在许多领域，高分子材料已成为金属、木材、陶瓷、玻璃等的代用品。之所以如此，除去它具有制造加工便利、质轻、耐化学腐蚀等优点外，还因为它具有较高的力学强度和韧性。理论上，根据完全伸直链晶胞参数求得的聚乙烯最高理论强度达1.9x104MPa，是钢丝的几十倍。实验室中，已经获得高拉伸聚酰胺纤维在液氮中的最高实际强度达2.3x103MPa。

为了评价高分子材料使用价值，扬长避短地利用、控制其强度和破坏规律，进而有目的地改善、提高材料性能，需要掌握高分子材料力学强度变化的宏观规律和微观机理。本节一方面介绍描述高分子材料宏观力学强度的物理量和演化规律；另一方面从分子结构特点探讨影响高分子材料力学强度的因素，为研制设计性能更佳的材料提供理论指导。鉴于高分子材料力学状态的复杂性，以及力学状态与外部环境条件密切相关，高分子材料的力学强度和破坏形式也必然与材料的使用环境和使用条件有关。

一、高分子材料的拉伸应力-应变特性

（一） 应力－应变曲线及其类型

测量材料的应力-应变特性是研究材料强度和破坏的重要实验手段。一般是将材料制成标准试样，以规定的速度均匀拉伸，测量试样上的应力、应变的变化，直到试样破坏。常用的哑铃型标准试样如图4-26所示，试样中部为测试部分，标距长度为l0，初始截面积为A0。

图4-26 哑铃型标准试样

设以一定的力F拉伸试样，使两标距间的长度增至l，定义试样中的应力和应变为：

0AF （4-57）

000lllll （4-58）

注意此处定义的应力σ等于拉力除以试样原始截面积A0，这种应力称工程应力或公称应力，并不等于材料所受的真实应力。同样这儿定义的应变为工程应变，属于应变的Euler度量。典型高分子材料拉伸应力-应变曲线如图4-27所示。

1

材料力学第四强度理论公式

引言

材料力学是研究材料在外力作用下变形和破坏行为的学科，其中强度理论是其中的重要内容之一。材料强度的确定对于工程设计和材料选型有着重大的影响。本文将介绍材料力学中的第四强度理论公式。

第四强度理论公式

第四强度理论是材料力学中的一种理论，用于计算材料在多向应力状态下的强度。其公式如下：

σ_1/σ_t + σ_2/σ_c ≥ 1

其中，σ_1为主应力1，σ_2为主应力2，σ_t为拉伸强度，σ_c为压缩强度。

理论原理

第四强度理论基于先进的材料力学和实验研究结果，考虑了材料在拉伸和压缩状态下的强度差异。该理论假设材料在拉伸状态下具有一定的强度，而在压缩状态下具有另外一种强度。根据该理论，当主应力1占主导时材料在拉伸状态，主应力2占主导时材料在压缩状态。如果材料在两种状态下的强度满足上述公式，即应力状态下的强度符合要求，材料将不会发生破坏。

应用范围

第四强度理论常用于金属材料、复合材料和混凝土等工程材料的强度计算。在实际工程中，由于材料的各向异性和复杂的应力状态，第四强度理论在一定范围内具有一定的适用性。尤其对于需要考虑拉伸和压缩强度差异的工程设计，使用该理论能够更好地预测材料的破坏。 2

实例分析

以某汽车零部件为例，假设其经过实验测试得到拉伸强度为100 MPa，压缩强度为80 MPa。在使用第四强度理论进行计算时，需要先确定应力状态，然后分别计算主应力1和主应力2的数值。

假设某零部件承受的载荷为40 MPa，在拉伸状态下，主应力1为40 MPa，主应力2为0 MPa。代入公式可得：

σ_1/σ_t + σ_2/σ_c = 40/100 + 0/80 = 0.4

由于0.4小于1，所以该零部件在该应力状态下没有破坏的风险。

结论

材料力学第四强度理论公式是一种常用于计算多向应力状态下材料强度的理论。在工程设计和材料选型中，合理使用该公式可以更好地预测材料的破坏，并保证工程的安全性和可靠性。然而，如同其他理论一样，第四强度理论也有其局限性，需要结合实际工程情况进行适当的修正和补充。
