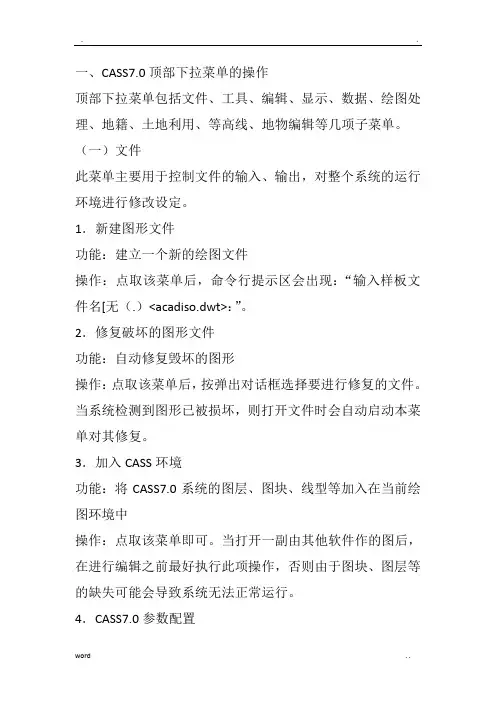

文案大全 一、CASS7.0顶部下拉菜单的操作

顶部下拉菜单包括文件、工具、编辑、显示、数据、绘图处理、地籍、土地利用、等高线、地物编辑等几项子菜单。

（一）文件

此菜单主要用于控制文件的输入、输出，对整个系统的运行环境进行修改设定。

1．新建图形文件

功能：建立一个新的绘图文件

操作：点取该菜单后，命令行提示区会出现：“输入样板文件名[无（.）：”。

2．修复破坏的图形文件

功能：自动修复毁坏的图形

操作：点取该菜单后，按弹出对话框选择要进行修复的文件。

当系统检测到图形已被损坏，则打开文件时会自动启动本菜单对其修复。

3．加入CASS环境

功能：将CASS7.0系统的图层、图块、线型等加入在当前绘图环境中

操作：点取该菜单即可。当打开一副由其他软件作的图后，在进行编辑之前最好执行此项操作，否则由于图块、图层等的缺失可能会导致系统无法正常运行。

4．CASS7.0参数配置 实用标准

文案大全 功能：设置CASS7.0的各项参数配置

操作：选择该项功能后，出现会“CASS7.0参数设置”对话框。该对话框内有四个选项卡：“地物绘制”、“电子平板”、“高级设置”、“图框设置”，可根据实际需要进行参数设置。

5．AutoCAD系统配置

功能：设置CASS7.0的平台2006的各种参数

操作：选择该菜单后，会出现“AutoCAD系统配置”对话框，根据实际需要进行参数设置。

（二）工具

此菜单主要用于编辑图形时提供绘图工具。

“工具”菜单集成了AutoCAD绘制功能且提供了CASS所具有的前方交会、边长交会、方向交会和支距量算四种按测量数据确定点位的作图方法，下面举例说明此菜单用法。

1．前方交会

功能：用两个夹角交会一点。

操作：选择该菜单后，按命令行提示输入点和角度

2．边长交会

功能：用两条边长交会出一点

操作：选择该菜单后，按命令行提示输入边长

当两边长之和小于两点之间的距离不能交会；两边太长，即交会角太小也不能交会

3．方向交会 实用标准

文案大全 功能：将一条边绕一端点旋转指定角度与另一边交会出一点

操作：选择该菜单后，按命令行提示进行

4．支距量算

功能：已知一点到一条边垂线的长度和垂足到其一端点的距离得出该点

操作：选择该菜单后，按命令行提示进行。

5．多功能复合线

功能：在当前的图层绘制多功能复合线。操作：左键点取本菜单后，看命令行提示。

（三）编辑

CASS70子菜单的内容与功能：

1.编辑文本文件

功能：可以直接调用WINDOWS的记事本来编辑文本文件。

操作：点取本菜单后，选择需要编辑的文件即可。

2．图元编辑

功能：对直线、复合线、弧、圆、文字、点等各种实体进行编辑，修改它们的颜色、线型、图层、厚度等属性（同CAD中DDMODIFY 命令）

操作：点取点取本菜单后，根据命令行提示对选择目标进行修改。

3．图层叠放顺序

功能：当实体由不同图层叠加在一起时，只能看见最上面的实用标准

文案大全 图层，可通过该功能改变图层的叠放顺序。 操作过程：点取本命令菜单后看系统提示：

（四）数据处理

1．查看实体属性

功能：查看实体属性，对有属性的实体，将显示其代码（CASS7.0的内码）。

操作：点击该菜单项，根据提示选择实体即可。

2．加入实体属性

功能：新加或改变实体属性

操作：点击该菜单项后，底行提示：请输入代码（C）/〈选择已有地物〉：输入相应的代码或选择实体即可。

3．编辑实体地物编码

功能：相当于属性编辑，用来修改已有地物的属性以及显示的方式。

操作：点击该菜单项后，屏幕会根据选择的点状或线状实体出现不同的对话框，据对话框内容进行修改即可。

4．导线记录

功能：生成一个完整的导线记录文件用于做导线的平差。

操作：点击该菜单后，系统显示对话框

可采取直接输入或图面拾取的方式将导线记录文件名和其始点、终止点数据输入，再在测量数据项内输入外业测得的每站导线记录数据，包括斜距、左角、垂直角、仪器高和棱实用标准

文案大全 镜高。每输完一站后点击插入（I）按钮，若更改或查看某站数据可点击向上（P）或向上（N）按钮，若要删除某站数据，找到该站后点删除（D）按钮。记录完一条导线之后点存盘退出。若不想存盘则可点击放弃退出。

5．导线平差

功能：对导线记录生成的文件做导线平差计算。

操作：点击该菜单后，系统显示对话框

选择导线记录文件，点击打开，系统自动处理后给出精度信息，若符合精度要求，点击“是”按钮后将坐标保存到文件中。

6．读取全站仪数据

功能：将全站仪内存中的数据传入CASS7.0中，形成CASS7.0专用格式的坐标数据文件

操作：先连接计算机与全站仪，点击该菜单项，然后按命令行提示或对话框操作即可。

注意：对话框中波特率、数据位、停止位和检验选项要和全站仪中的数据通讯参数设置一致，否则数据传不到计算机内。

7．测图精灵数据格式转换

功能：将测图精灵（南方测绘仪器公司的野外采集器）采集到的数据图形传输到CASS成图软件中出图。操作：将测图精灵与计算机连接好后，将采集到的图形文件*.spd 文件拷贝到计算机。在执行本菜单之“读入”。则依系统提示选择实用标准

文案大全 *.spd，读入CASS后生成*.dwg文件。若将*.dwg文件转换为*.spd则使用子菜单中“读出”命令，再将该文件拷贝到测图精灵中。

二、右侧屏幕菜单的操作

这是一个测绘专用交互绘图菜单。它有坐标定位、测点点号、电子平板、数字化仪等子菜单。进入各子菜单的交互编辑功能时，必须先选定定点方式。

1．坐标定位

用鼠标单击屏幕菜单的“坐标定位”方式。

界面上部的“CASS坐标”有两个作用，第一表明目前的定点方式为坐标定位方式；第二用鼠标单击本项目时将返回上级屏幕菜单。

1）文字注记

用鼠标点取“文字注记”菜单后，会弹出“注记”对话框。

（1）注记文字。

功能：在指定的位置以指定的大小书写文字。文字字体为当前字体，CASS7.0系统默认字体为细等线体。

操作：用鼠标选取“注记文字”，然后单击“确定”按钮，命令区出现提示：

（2）坐标坪高

功能：在图形屏幕上注记任意点的测量坐标，如：房角点、围墙角点、空白区域等；以及用于注记地坪高。在进行坐标实用标准

文案大全 注记时，应精确捕捉待注点.

操作：用鼠标选取“注记坐标”，然后单击“确定”按钮，命令区出现提示：

（3）变换字体„

功能：可以方便地选择注记文字所需要的字体和样式

操作：用鼠标选取“变换字体„”，然后单击“确定”按钮，出现“选取字体”对话框，用鼠标选取所需要的字体和样式，单击“确定”按钮即可。

（4）定义字型„

功能：同下拉菜单 “工具→文字→定义字型”，用于控制文字字符和符号的外观。

操作：用鼠标选取“定义字型„”，然后单击“确定”按钮后，出现“定义字型”。

（5）常用文字

功能：实现常用字的直接选取（不需用拼音或其它方式输入）。

操作：选定其中的某个汉字（词）后，命令行提示文字定位点（中心点）。

2）控制点

功能：交互展绘各种测量控制点

操作：菜单中各个控制点操作方法基本上一样。

3）居民地

功能：交互绘制居民地图式符号，点击菜单后显示绘制居民实用标准

文案大全 地对话框。

（1）多点房屋类。

操作：用鼠标点取某一类多点房屋，然后单击“确定”按钮，命令行提示：

（2）四点房屋类。

操作：用鼠标点取某一类四点房屋，然后单击“确定”按钮，命令行提示：

（3）楼梯台阶类。当做这项操作时注意，一定要去掉所有的捕捉方式。

A．台阶、室外楼梯

B．不规则楼梯

（4）依比例围墙

操作：待绘制完围墙骨架线后，根据提示输入围墙的宽度（5）不依比例围墙、栅栏（栏杆）、篱笆、活树篱笆、铁丝网类、门廊、廊檐

（6）阳台。画阳台前应先画出阳台所在房屋。

说明：如能测到阳台两个外端点，可采用第一种方法；否则只能用皮尺量算，采用第二种方法；如果阳台不规则选用第三种方法。

4）独立地物。

操作方法可分如下两种情况

（1）面状独立地物。面状独立地物的绘制与多点房屋和四实用标准

文案大全 点房屋的绘制步骤相同。

（2）点状独立地物。选取点状地物的图式符号后，用鼠标给定其定位点（给定的定位点是该点状符号的定位点）。地物符号有时会随鼠标的移动而旋转，此时按鼠标左键确定其方位即可。

5）交通设施。

功能：交互绘制道路及附属设施符号。

（1）两边平行的道路，如平行高速公路、平行等级公路、平行等外公路等。

如未知边在已知边的左侧，则宽度值为正，反之为负。

（2）只画一条线的道路，如铁路、高速公路等。所有的单线道路和某些双线道路只需画一条线即可确定其位置和形状。用鼠标点取这类符号后单击“确定”按钮，命令行提示，操作同多功能复合线。

（3）只需输入一点的交通设施。各种点状交通设施如路灯、水鹤、汽车站等均属此类。

（4）需输入两点的交通设施。有些地物需输入起点和端点以确定其位置和形状，如过河缆、电车轨道电杆等。

（5）面状交通设施。面状交通设施又可以分为以下几类：

A． 圆形面状交通设施。如转车盘。具体操作按三点画圆法依次输入圆上三点即可。

B． 规则（如长方形、菱形）四边形面状交通设施，如站台实用标准

文案大全 雨棚。具体操作同居民地中的四点房屋房屋。

C．不规则面状地物。具体操作同居民地中的多点房屋房屋。

（6）需输入三点或四点的交通设施。例如铁路桥、公路桥等。

6）管线设施

功能：交互绘制电力、电信、垣栅管线及附属设施等地物。

（1）点状管线设施

在输入点状管线设施时只需用鼠标给定点位或用键盘输入坐标，若给定点位后地物符号随着鼠标的移动而旋转，待其旋转到合适位置后按鼠标右键或回车键即可。

（2）线状管线设施

线状管线设施的绘制方法与多功能复合线的绘制相同。

7）水系设施

功能：交互绘制垅、水系及附属设施符号

（1）点状或特殊水系设施

（2）线状水系设施的绘制。具体又可以分为以下几类。

（3）面状水系设施。画出面状水系的边线，然后进行拟合或不拟合即可。具体操作请注意命令行提示。

8）境界线

9）地貌土质。

10）植被园林。

11）设置图层
