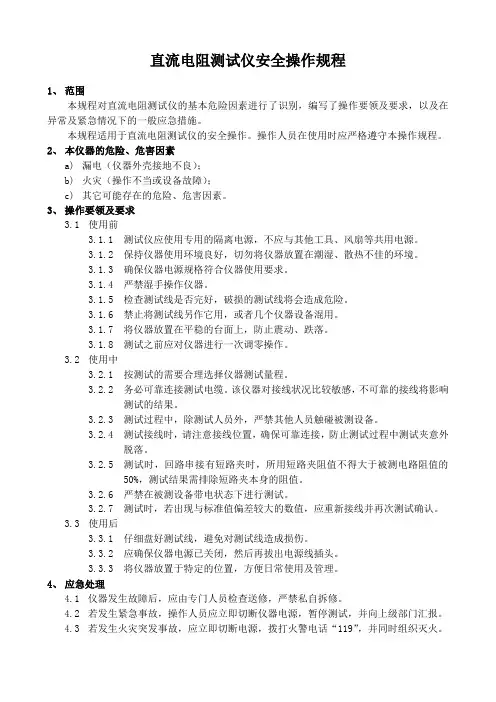

直流电阻测试仪安全操作规程

1、 范围

本规程对直流电阻测试仪的基本危险因素进行了识别，编写了操作要领及要求，以及在异常及紧急情况下的一般应急措施。

本规程适用于直流电阻测试仪的安全操作。操作人员在使用时应严格遵守本操作规程。

2、 本仪器的危险、危害因素

a) 漏电（仪器外壳接地不良）；

b) 火灾（操作不当或设备故障）；

c) 其它可能存在的危险、危害因素。

3、 操作要领及要求

3.1 使用前

3.1.1 测试仪应使用专用的隔离电源，不应与其他工具、风扇等共用电源。

3.1.2 保持仪器使用环境良好，切勿将仪器放置在潮湿、散热不佳的环境。

3.1.3 确保仪器电源规格符合仪器使用要求。

3.1.4 严禁湿手操作仪器。

3.1.5 检查测试线是否完好，破损的测试线将会造成危险。

3.1.6 禁止将测试线另作它用，或者几个仪器设备混用。

3.1.7 将仪器放置在平稳的台面上，防止震动、跌落。

3.1.8 测试之前应对仪器进行一次调零操作。

3.2 使用中

3.2.1 按测试的需要合理选择仪器测试量程。

3.2.2 务必可靠连接测试电缆。该仪器对接线状况比较敏感，不可靠的接线将影响测试的结果。

3.2.3 测试过程中，除测试人员外，严禁其他人员触碰被测设备。

3.2.4 测试接线时，请注意接线位置，确保可靠连接，防止测试过程中测试夹意外脱落。

3.2.5 测试时，回路串接有短路夹时，所用短路夹阻值不得大于被测电路阻值的50%，测试结果需排除短路夹本身的阻值。

3.2.6 严禁在被测设备带电状态下进行测试。

3.2.7 测试时，若出现与标准值偏差较大的数值，应重新接线并再次测试确认。

3.3 使用后

3.3.1 仔细盘好测试线，避免对测试线造成损伤。

3.3.2 应确保仪器电源已关闭，然后再拔出电源线插头。

3.3.3 将仪器放置于特定的位置，方便日常使用及管理。

4、 应急处理

4.1 仪器发生故障后，应由专门人员检查送修，严禁私自拆修。

.

.

变压器直流电阻测试仪使用方法

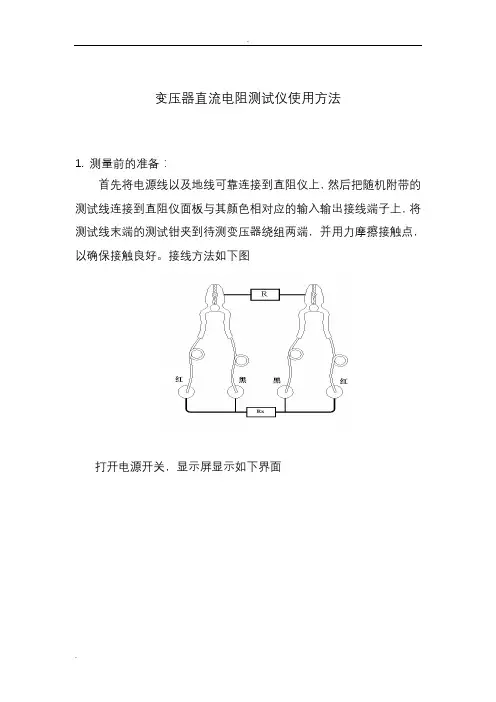

1. 测量前的准备：

首先将电源线以及地线可靠连接到直阻仪上，然后把随机附带的测试线连接到直阻仪面板与其颜色相对应的输入输出接线端子上，将测试线末端的测试钳夹到待测变压器绕组两端，并用力摩擦接触点，以确保接触良好。接线方法如下图

打开电源开关，显示屏显示如下界面

.

. 直阻仪提供了几种不同的测量电流，您可以根据需要按“▲”和“▼”键进行选择，请注意每种测量电流的最大测量范围，以免出现所测绕组直流电阻大于所选电流的最大测量范围，使测量开始后电流达不到预定值，导致直阻仪长时间处于等待状态（详细的技术参数请参见技术指标一节）。

“查看”键用于查看和打印已经存储的测量数据。（详见“数据的查看和处理”）。

选择好测量方式和测量电流后，按“测量”键开始整个测量过程。

2. 开始测量：

直阻仪在按下“测量”键后开始对被测绕组充电，并显示如下界面

显示器中部显示区将出现一个充电进度条，进度条上部为当前的电流值，一般在测量大电感负载时，电流达到稳定需要一定时间，电流值由零向额定值上升。

注意：如果充电进度条长时间停滞在某一电流值不再上升，则可能当前的绕组电阻值超过了所选电流的测量范围，使电流达不到预定值，.

. 请按“退出”键退出测量，然后选择小一档的电流再试

当电流达到额定值后，充电结束，直阻仪开始对数据进行采样计算。显示器提示“正在测量，请稍侯”，计算完毕后，所测电阻值将显示在显示屏上。待数据稳定后，即可以按“存储”键存储或按“打印”键打印数据。

提示：在测量状态下打印数据时，直阻仪在打印完当前得测量结果后并不马上结束打印，而是处于等待状态，以便可以在打印报告中连续打印下一个数据。因此，可以在测量有载分接开关变压器的各分接电阻时，当测量完某个分接后，不必退出测量，直接切换到下一个分接，然后按“复测”键刷新数据，数据稳定后可按“存储”键连续存储或按“打印”键连续打印数据，如此依次测量直到测完该绕组所有的分接。

KRI9310直流电阻测试仪

操作手册

保定市金源科技有限公司

金源：品质如金，源于创新 厂商声明

本公司向最初该仪器的购买者承诺：自购买之日起18月内在正常使用的情况下出现质量问题给予免费保修（电池保修3个月）。本公司不承担在非正常的条件下或不规范使用本仪器造成的设备和人员损伤的责任。 要获得本公司的服务，请您与本公司的服务中心联系（或将产品连同有关产生问题的说明、邮资一起寄到服务中心）。本公司不承担在邮递过程中的损坏责任。在保修期内且正常使用的情况下，出现质量问题，本公司将免费维修、更换、退款。然而，如果本公司检测出损坏是由于误操作、更换、事故或不正常的条件下使用或操作而引起的，本公司将收取适当的维修费用，并将修好的产品返还给您。

运回产品维修

仪器需经过统一包装“邮递”到本公司。最好将仪器装入出厂纸板箱里以便运输。如果没有可用的纸板箱，请使用合适且牢固的替代品进行包装，但要保证替代品的减震效果！防止因为运输过程中的震动而使仪器损坏。

金源：品质如金，源于创新 目 录

一、概述..................................................................................................... 4

二、安全措施 ............................................................................................ 4

三、性能特点 ............................................................................................ 4

四、技术规格 ............................................................................................ 5

直流电阻测量

9.熟悉直流电阻测试的目的、测试方法和测试时的注意事项。

一、测量直流电阻的意义

有些电气设备具有线圈等导电回路，例如发电机、电动机、变压器等。这些线圈的导线都包有绝缘，在制造过程中可能存在质量问题。例如导线连接接头焊接不良，或者存在匝间短路，也可能线圈的引出线与接线端子的连接拧得不紧。如果存在这些缺陷，电气设备投入运行时，可能很快发生事故；也可能在运行一段时间后，由于过负荷等原因，产生局部过热，最终导致设备事故。测量这些设备导电回路的直流电阻，就是为了及时发现线圈等导电回路的隐患，防止不合格的设备投入运行。

此外，断路器等开关设备的触头闭合不严，或者引接线的接触不良，在长期通过大电流时由于接触电阻过大而局部过热，最后导体熔化造成事故。对这些设备导电回路测量直流电阻就是为了校验开关触头是否接触良好，引接线的连接是否紧固，防止运行中接触点产生过热引起事故。

二、直流电阻测试方法

1.直流压降法

电流、电压表法又称直流压降法，其原理是在被测电路中通以直流电流，测量两端压降，根据欧姆定律计算出被测电阻。

图3-16为直流压降法测量直流电阻原理接线图。图中R某为被测电阻，I为测量电流，U为测量电压。根据欧姆定律R某＝U／I。 由于电流表和电压表都存在内阻，对测量结果会造成影响，引起误差。因此在计算电阻时，应把电流表和电压表的内阻考虑进去。设电流表的内阻

为rA，电压表的内阻为rv。

（1）采用图3-16（a）所示接线方式时

R某U（3-19）UIrV式中R某——被测直流电阻，Ω；

U——电压表指示的电压，V；I——电流表指示的电流，A；rV——电压表的内电阻，Ω。（2）采用图3-16（b）所示接线方式时

R某UIrA（3-20）I式中rA——电流表的内电阻，Ω。

图3-16（a）所示测量方法中，电流表中流过的电流包括两部分，其中主要部分是流过被测电阻R某的电流，另有一很小的电流是流过电压表的电流。对于同一块电压表，电源电压不变，流过的电流也不变。被测电阻R某愈小，流过被测电阻R某的电流愈大，这时由电压表流过电流引起的测量误差愈小。因此图3-16（a）所示方法适合用于测量小电阻。
