建筑场地设计方案

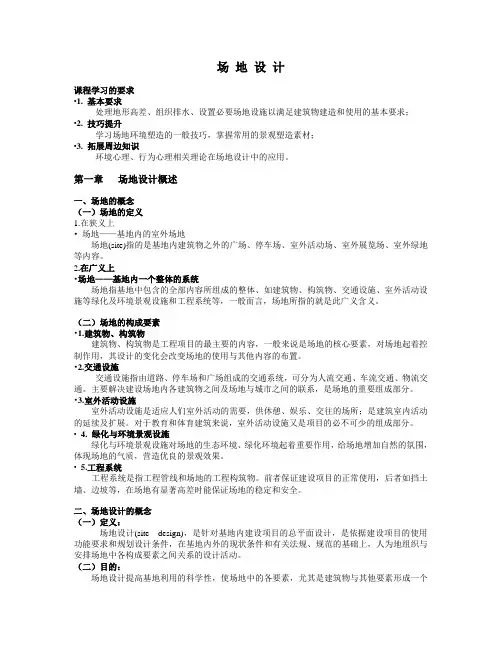

场 地 设 计

课程学习的要求

•1. 基本要求

处理地形高差、组织排水、设置必要场地设施以满足建筑物建造和使用的基本要求；

•2. 技巧提升

学习场地环境塑造的一般技巧，掌握常用的景观塑造素材；

•3. 拓展周边知识

环境心理、行为心理相关理论在场地设计中的应用。

第一章 场地设计概述

一、场地的概念

（一）场地的定义

1.在狭义上

• 场地——基地内的室外场地

场地(site)指的是基地内建筑物之外的广场、停车场、室外活动场、室外展览场、室外绿地等内容。

2.在广义上

•场地——基地内一个整体的系统

场地指基地中包含的全部内容所组成的整体、如建筑物、构筑物、交通设施、室外活动设施等绿化及环境景观设施和工程系统等，一般而言，场地所指的就是此广义含义。

（二）场地的构成要素

•1.建筑物、构筑物

建筑物、构筑物是工程项目的最主要的内容，一般来说是场地的核心要素，对场地起着控制作用，其设计的变化会改变场地的使用与其他内容的布置。

•2.交通设施

交通设施指由道路、停车场和广场组成的交通系统，可分为人流交通、车流交通、物流交通。主要解决建设场地内各建筑物之间及场地与城市之间的联系，是场地的重要组成部分。

•3.室外活动设施

室外活动设施是适应人们室外活动的需要，供休憩、娱乐、交往的场所；是建筑室内活动的延续及扩展。对于教育和体育建筑来说，室外活动设施又是项目的必不可少的组成部分。

• 4. 绿化与环境景观设施

绿化与环境景观设施对场地的生态环境、绿化环境起着重要作用，给场地增加自然的氛围，体现场地的气质，营造优良的景观效果。

• 5.工程系统

工程系统是指工程管线和场地的工程构筑物。前者保证建设项目的正常使用，后者如挡土墙、边坡等，在场地有显著高差时能保证场地的稳定和安全。

二、场地设计的概念

（一）定义：

场地设计(site design)，是针对基地内建设项目的总平面设计，是依据建设项目的使用功能要求和规划设计条件，在基地内外的现状条件和有关法规、规范的基础上，人为地组织与安排场地中各构成要素之间关系的设计活动。

预制场地布置和台座及设计方案

预制场地布置和台座是一种非常重要的设计方案，可用于各种建筑物和结构中。在这篇文章中，我们将探讨这个主题，并深入了解其设计和实施方面的一些重要因素。

预制场地布置指的是在建筑物或结构建造前，先对场地进行规划和布置。这种方法可以节省不必要的成本和时间，同时可以确保建筑物和结构的安全性和可靠性。首先，必须进行场地测量和调查，以确定地面条件和任何潜在的问题。如果存在地面不平坦的情况，就需要进行填充和平整化处理。接下来，需要对场地进行建筑物或结构的布置。这个过程中需要考虑到地形、环境、使用目的等因素。例如，如果建筑物需要满足动力学要求，则需要布置在平坦的地面上。如果场地环境恶劣，则需要采用防水、防火等措施。如果建筑物需要满足隔音要求，则需要避开嘈杂的环境。

在完成场地布置后，需要进行台座设计。台座是支撑建筑物或结构的基础设施。它必须能够承受建筑物或结构的重量，并抵御地震、风灾等自然灾害的影响。因此，台座的设计必须考虑到地质情况、建筑物或结构的质量、使用寿命等因素。一些常见的台座设计方案包括重力式台座、桩式台座、钢筋混凝土台座等。每一种设计方案都具有其独特的优缺点。重力式台座在抗震能力和稳定性方面效果比较优秀，但是要求场地地面的承载能力较好。桩式台座则适用于地基条件较差的场地，但是孔洞入桩需求较高，使得施工较为困难。因此，在选择台座设计方案时，需要考虑到场地条件和经济性等方面。

在台座的设计方案确定后，还需要进行详细的建筑设计和计算。建筑设计包括建筑物或结构的外观、功能、使用要求等方面，需要在满足台座要求的同时，尽可能地满足使用者的需求。在计算方面，需要进行各种强度和稳定性的计算，以确保台座能够承受建筑物或结构的重量和荷载。这些计算包括土壤力学、结构力学、抗震计算等方面。在各种计算和分析都完成后，还需要进行相关测试和实验，以确保台座能够满足各种要求。

综上所述，预制场地布置和台座设计是建筑领域中非常重要的一个方面。在进行这些工作时，需要考虑到场地条件、地质情况、建筑物或结构的使用要求等众多因素，并采用合适的设计方案来确保台座的稳定性和可靠性。通过这种方式，可以有效地提高建筑物和结构的质量和使用寿命，并节省不必要的成本和时间。

建筑基地场地竖向设计

5.3 竖 向

5.3.1 建筑基地场地设计应符合下列规定：

1 当基地自然坡度小于5％时，宜采用平坡式布置方式；当大于8％时，宜采用台阶式布置方式，台地连接处应设挡墙或护坡；基地临近挡墙或护坡的地段，宜设置排水沟，且坡向排水沟的地面坡度不应小于1％。

2 基地地面坡度不宜小于0.2％；当坡度小于0.2％时，宜采用多坡向或特殊措施排水。

3 场地设计标高不应低于城市的设计防洪、防涝水位标高；沿江、河、湖、海岸或受洪水、潮水泛滥威胁的地区，除设有可靠防洪堤、坝的城市、街区外，场地设计标高不应低于设计洪水位0.5m，否则应采取相应的防洪措施；有内涝威胁的用地应采取可靠的防、排内涝水措施，否则其场地设计标高不应低于内涝水位0.5m。

4 当基地外围有较大汇水汇入或穿越基地时，宜设置边沟或排(截)洪沟，有组织进行地面排水。

5 场地设计标高宜比周边城市市政道路的最低路段标高高0.2m以上；当市政道路标高高于基地标高时，应有防止客水进入基地的措施。

6 场地设计标高应高于多年最高地下水位。

7 面积较大或地形较复杂的基地，建筑布局应合理利用地形，减少土石方工程量，并使基地内填挖方量接近平衡。

5.3.2 建筑基地内道路设计坡度应符合下列规定：

1 基地内机动车道的纵坡不应小于0.3％，且不应大于8％，当采用8％坡度时，其坡长不应大于200.0m。当遇特殊困难纵坡小于0.3％时，应采取有效的排水措施；个别特殊路

段，坡度不应大于11％，其坡长不应大于100.0m，在积雪或冰冻地区不应大于6％，其坡长不应大于350.0m；横坡宜为1％～2％。

2 基地内非机动车道的纵坡不应小于0.2％，最大纵坡不宜大于2.5％；困难时不应大于3.5％，当采用3.5％坡度时，其坡长不应大于150.0m；横坡宜为1％～2％。

场地设计

知识要点

第一章 场地分析

【知识要点】

1.建筑退界一一用地红线、道路红线、蓝线、城市绿线、城市紫线；

2.防护距离——古树名木、地下工程、高压线、卫生隔离；

3.防火间距一一多层、高层；

4.日照间距一一日照间距系数；

5.日照分析一一太阳方位角、太阳高度角；

6.防噪间距一一建筑物与噪声源之间；

7.建筑高度控制；

8.通视要求——停车场、停车库出入口；

9.现有地形——标高、地形高差、坡度分类、坡度分析；

10.边坡或挡土墙退让——建筑物与边坡或挡土墙的上缘、下缘的距离。

自然条件

第一节 基本知识

一、自然条件

1.地形条件

地形条件的依据是地形图（或现状图）。

地形指地表面起伏的状态（地貌）和位于地表面的所有固定性物体（地物）的总体，主要是采用等高线来表示地形。地形图上相邻两条等高线之间的水平距离称为等高线间距，其疏密反映了地面坡度的缓与陡。根据坡度的大小，可将地形划分为六种类型，地形坡度的分级标准及与建筑的关系见表1--1。

表1-1地形坡度分级标准及与建筑的关系

类型 坡度值 坡度度数 建筑区布置及设计基本特征

平坡地 3%以下 00~1043' 基本上是平地，道路及房屋可自由布置，但须注意排水

缓坡地 3%~10% 1043'~5043' 建筑区内车道可以纵横自由布置，不需要梯级，建筑群布置不受地形的约束

中坡地 10%~25% 5043'~ 14002' 建筑区内须设梯级，车道不宜垂直于等高线布置，建筑群布置受到一定限制

陡坡地 25%~50% 14002' ~ 26034' 建筑区内车道须与等高线成较小锐角布置，建筑群布置与设计受到较大的限制

急坡地 50%~100% 26034' ~450 车道须曲折盘旋而上，梯道须与等高线成斜角布置，建筑设计需作特殊处理

悬崖坡地 100%以上 >450 车道及梯道布置极困难，修建房屋工程费用大，一般不适于作建筑用地
