电力系统可靠性分析

姓名：丁丹阳 班级：电气1309 学号：201301000904

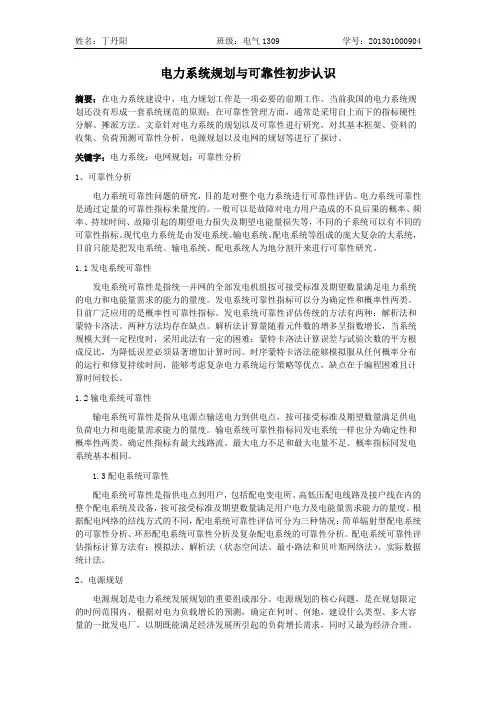

电力系统规划与可靠性初步认识

摘要：在电力系统建设中，电力规划工作是一项必要的前期工作。当前我国的电力系统规划还没有形成一套系统规范的原则；在可靠性管理方面，通常是采用自上而下的指标硬性分解、摊派方法。文章针对电力系统的规划以及可靠性进行研究，对其基本框架、资料的收集、负荷预测可靠性分析、电源规划以及电网的规划等进行了探讨。

关键字：电力系统；电网规划；可靠性分析

1、可靠性分析

电力系统可靠性问题的研究，目的是对整个电力系统进行可靠性评估。电力系统可靠性是通过定量的可靠性指标来量度的。一般可以是故障对电力用户造成的不良后果的概率、频率、持续时间、故障引起的期望电力损失及期望电能量损失等，不同的子系统可以有不同的可靠性指标。现代电力系统是由发电系统、输电系统、配电系统等组成的庞大复杂的大系统，目前只能是把发电系统、输电系统、配电系统人为地分割开来进行可靠性研究。

1.1发电系统可靠性

发电系统可靠性是指统一并网的全部发电机组按可接受标准及期望数量满足电力系统的电力和电能量需求的能力的量度。发电系统可靠性指标可以分为确定性和概率性两类。目前广泛应用的是概率性可靠性指标。发电系统可靠性评估传统的方法有两种：解析法和蒙特卡洛法。两种方法均存在缺点。解析法计算量随着元件数的增多呈指数增长，当系统规模大到一定程度时，采用此法有一定的困难；蒙特卡洛法计算误差与试验次数的平方根成反比，为降低误差必须显著增加计算时间。时序蒙特卡洛法能够模拟服从任何概率分布的运行和修复持续时间，能够考虑复杂电力系统运行策略等优点，缺点在于编程困难且计算时间较长。

1.2输电系统可靠性

输电系统可靠性是指从电源点输送电力到供电点，按可接受标准及期望数量满足供电负荷电力和电能量需求能力的量度。输电系统可靠性指标同发电系统一样也分为确定性和概率性两类。确定性指标有最大线路流、最大电力不足和最大电量不足。概率指标同发电系统基本相同。

电力系统运行可靠性分析与评价

电力的稳定性对电力用户的生产生活质量有着密切的关系，同时也是电力企业的责任和义务。本文针对电力系统可靠性的概况以及介绍提高供电可靠性的技术措施和组织措施，对了解电力系统具有一定的参考价值。

标签：稳定性；电力系统；措施

1 引言

电力行业作为一个重要的基础产业和公用事业，对于国家经济和民生稳定起着促进和发展作用，在国家经济和社会安全发挥着不可替代的作用。电气能源从发电厂、变电站、传输和分配线电源用户，有数以千计的设备控制和保护装置，它们分布在各种不同的环境和地区，不同类型的故障，可能会发生意外，影响电力系统的正常运行和用户的正常电力供应用户的各种故障和意外事故造成的停电，工业和农业生产及人们的生活所造成不同程度的损失，并导致一个衰落的工业产品的产量，质量较低，严重的会造成损害设备。停电也将威胁到人身安全，给社会造成人身安全和经济损失，供电可靠性不仅涉及到了供电企业的生存和发展，更直接关系到地区用户的用电安全性和可靠性的配电网络，甚至关系到该地区的发展，因此，如何保障和改善网络的安全和可靠运行，一直是各供电企业研究的一个重要问题。

2 电力系统可靠性的概况

可靠性是指在预定条件下，一个组件，设备或系统中，完成规定功能的能力。可靠性的特性指标称之为可靠度，可靠度越高，意味原件可靠运行的概率，故障少，维修费用低，工作寿命长，可靠性低，这意味着寿命短暂，出现过多的故障，维修成本高，直接关系到企业的经济利益。电力发展在整个开发过程中，可靠性贯穿于产品和系統每一个环节。可靠性工程涉及原有的故障统计和数据处理，系统的可靠性定量评估，操作和维护，可靠性，和经济协调等方面，具有实际性，科学性和实间性三大特点，其可靠性评估方法是可靠性研究领域方向。

2.1 充裕性

充裕性是指电力系统在保持用户的持续供应电力总需求和总电能的能力，考虑到系统计划停运的系统组件和非计划停运的合理期望值，也被称为在静态条件下，电力系统静态可靠性，以满足用户的电力和电能足够的确定性指标要求，在系统运行时，各种维修备件，备用容量的百分比概率指标，如缺乏电力概率，可以说功率足够的时间预期值，电量不足期望值等。

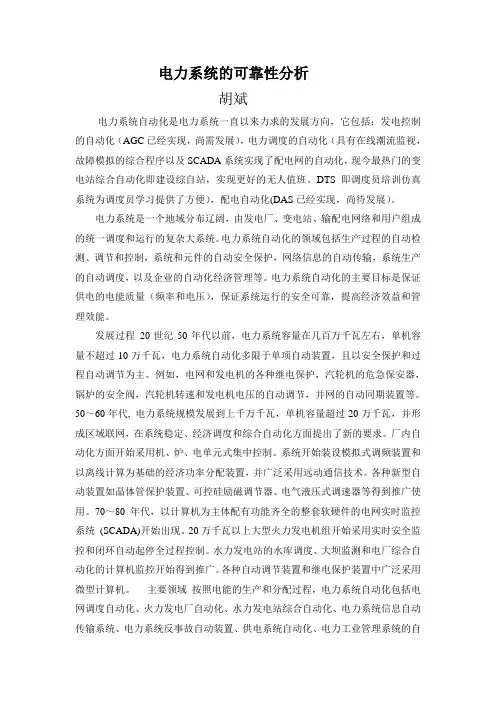

电力系统的可靠性分析

胡斌

󰀀电力系统自动化是电力系统一直以来力求的发展方向，它包括：发电控制的自动化（AGC已经实现，尚需发展），电力调度的自动化（具有在线潮流监视，故障模拟的综合程序以及SCADA系统实现了配电网的自动化，现今最热门的变电站综合自动化即建设综自站，实现更好的无人值班。DTS即调度员培训仿真系统为调度员学习提供了方便），配电自动化(DAS已经实现，尚待发展）。

电力系统是一个地域分布辽阔，由发电厂、变电站、输配电网络和用户组成的统一调度和运行的复杂大系统。电力系统自动化的领域包括生产过程的自动检测、调节和控制，系统和元件的自动安全保护，网络信息的自动传输，系统生产的自动调度，以及企业的自动化经济管理等。电力系统自动化的主要目标是保证供电的电能质量（频率和电压），保证系统运行的安全可靠，提高经济效益和管理效能。 󰀀

发展过程 20世纪50年代以前，电力系统容量在几百万千瓦左右，单机容量不超过10万千瓦，电力系统自动化多限于单项自动装置，且以安全保护和过程自动调节为主。例如，电网和发电机的各种继电保护，汽轮机的危急保安器，锅炉的安全阀，汽轮机转速和发电机电压的自动调节，并网的自动同期装置等。50～60年代, 电力系统规模发展到上千万千瓦，单机容量超过20万千瓦，并形成区域联网，在系统稳定、经济调度和综合自动化方面提出了新的要求。厂内自动化方面开始采用机、炉、电单元式集中控制。系统开始装设模拟式调频装置和以离线计算为基础的经济功率分配装置，并广泛采用远动通信技术。各种新型自动装置如晶体管保护装置、可控硅励磁调节器、电气液压式调速器等得到推广使用。70～80年代，以计算机为主体配有功能齐全的整套软硬件的电网实时监控系统 (SCADA)开始出现。20万千瓦以上大型火力发电机组开始采用实时安全监控和闭环自动起停全过程控制。水力发电站的水库调度、大坝监测和电厂综合自动化的计算机监控开始得到推广。各种自动调节装置和继电保护装置中广泛采用微型计算机。 󰀀主要领域 按照电能的生产和分配过程，电力系统自动化包括电网调度自动化、火力发电厂自动化、水力发电站综合自动化、电力系统信息自动传输系统、电力系统反事故自动装置、供电系统自动化、电力工业管理系统的自动化等7个方面，并形成一个分层分级的自动化系统(见图)。区域调度中心、区域变电站和区域性电厂组成最低层次；中间层次由省(市)调度中心、枢纽变电站和直属电厂组成，由总调度中心构成最高层次。而在每个层次中，电厂、变电站、配电网络等又构成多级控制。 󰀀

电力系统的可靠性与安全性分析与评估

随着社会的发展和人们对电力需求的增长，电力系统的可靠性与安全性成为了一项重要的任务。电力系统的可靠性指的是电力系统在正常工作条件下能够持续供应可靠稳定的电力的能力，而安全性则关注电力系统在面对外部干扰和内部故障时能够保持安全运行的能力。

为了确保电力系统的可靠性与安全性，可采取以下步骤进行分析与评估。

首先，对电力系统进行可靠性分析。可靠性分析是通过对电力系统中各个组件的可靠性参数进行定量评估，从而得出整个系统的可靠性水平。对电力系统的可靠性分析包括以下几个方面。

1.系统可靠性指标的计算。计算系统的可用度、中断频率、平均修复时间等可靠性指标，以评估系统的可靠性水平。

2.故障树分析。通过构建故障树，将系统的故障分解成不同的事件，分析故障发生的概率和影响。从而找出系统中最薄弱的环节，并采取相应措施提高可靠性。

3.可恢复性分析。分析电力系统中的可恢复性特征，包括备用电源、不间断电源等措施，以保证系统在发生故障时能够尽快恢复正常供电。

其次，进行电力系统的安全性分析。电力系统的安全性分析是为了预防电力系统发生事故，降低事故的风险并提高工作安全水平。安全性分析包括以下几个方面。

1.电力系统的潜在危险评估。评估电力系统中存在的潜在危险因素，如电压过高或过低、电流过载、短路等。通过对这些因素进行评估，可以提前采取措施避免事故的发生。

2.安全策略的制定与实施。根据电力系统的特点和潜在风险，制定相应的安全策略和操作规范。并通过培训和宣传工作，确保操作人员能够正确地执行这些策略和规范。

3.安全评估与验证。对电力系统中的安全措施进行定期评估与验证，以确保这些措施的有效性和可行性。如果发现安全措施存在不足或缺陷，应及时进行调整和改进。

最后，对电力系统的可靠性与安全性进行综合评估。综合评估是将可靠性分析和安全性分析的结果进行综合，从而得出电力系统的整体可靠性和安全性水平。
