English Answer:

Discrete-time zero-pole analysis is a powerful tool for

analyzing the behavior of digital filters and other

discrete-time systems. By examining the location of the

zeros and poles of a system's transfer function, we can

gain valuable insights into its stability, frequency

response, and other important characteristics.

Zeros:

Zeros are points in the complex plane where the

transfer function of a system is equal to zero. They

represent frequencies at which the system has no output,

regardless of the input signal. Zeros can be used to cancel

out unwanted poles or to create notches in the frequency

response of a system.

Poles:

Poles are points in the complex plane where the

transfer function of a system is equal to infinity. They

represent frequencies at which the system has an infinite

output, even for a small input signal. Poles can be used to

create resonances or to control the stability of a system.

Stability:

The stability of a discrete-time system is determined

by the location of its poles. A system is stable if all of

its poles are located inside the unit circle in the complex

plane. If any poles are located outside the unit circle,

the system is unstable and will oscillate or diverge.

Frequency Response:

The frequency response of a discrete-time system is

determined by the location of its zeros and poles. The

zeros and poles of a system can be used to create a variety

of different frequency responses, including low-pass

filters, high-pass filters, band-pass filters, and band-stop filters.

Design:

Discrete-time zero-pole analysis can be used to design

digital filters and other discrete-time systems with

specific characteristics. By carefully placing the zeros

and poles of a system, we can create a system that meets

our desired specifications.

中文回答：

离散零极点分析。

离散零极点分析是分析数字滤波器和其他离散时间系统行为的有力工具。通过检查系统传递函数的零点和极点的位置，我们可以深入了解其稳定性、频率响应和其他重要特征。

零点。

零点是复平面中系统传递函数等于零的点。它们表示系统没有任何输出的频率，无论输入信号如何。零点可用于抵消不需要的极点或在系统的频率响应中创建陷波。

极点。

极点是复平面上系统传递函数等于无穷大的点。它们表示系统即使对于微小的输入信号也有无限输出的频率。极点可用于创建谐振或控制系统的稳定性。

稳定性。

离散时间系统的稳定性取决于其极点的位置。当系统所有极点都位于复平面中的单位圆内时，该系统是稳定的。如果任何极点位于单位圆外，则系统是不稳定的，并且会振荡或发散。

频率响应。

离散时间系统的频率响应由其零点和极点的位置决定。系统的零点和极点可用于创建各种不同的频率响应，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

设计。

离散零极点分析可用于设计具有特定特征的数字滤波器和其他离散时间系统。通过仔细放置系统的零点和极点，我们可以创建一个符合我们所需规格的系统。

合集下载

判断系统稳定性

判断系统稳定性

燕山大学课程设计说明书

1

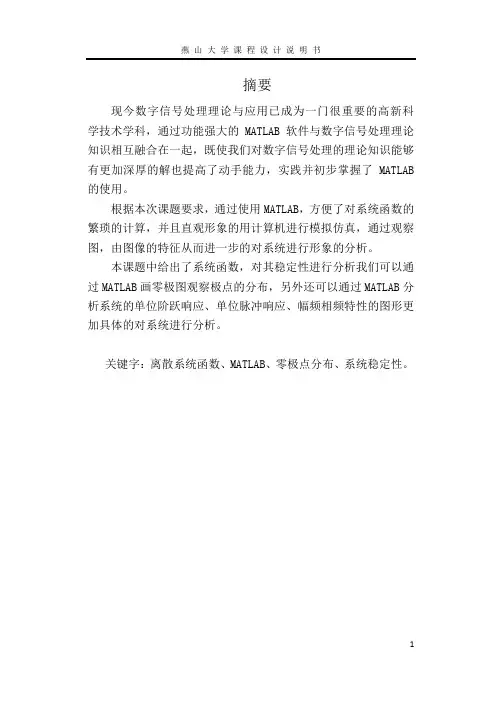

摘要

现今数字信号处理理论与应用已成为一门很重要的高新科学技术学科，通过功能强大的MATLAB软件与数字信号处理理论知识相互融合在一起，既使我们对数字信号处理的理论知识能够有更加深厚的解也提高了动手能力，实践并初步掌握了MATLAB的使用。

根据本次课题要求，通过使用MATLAB，方便了对系统函数的繁琐的计算，并且直观形象的用计算机进行模拟仿真，通过观察图，由图像的特征从而进一步的对系统进行形象的分析。

本课题中给出了系统函数，对其稳定性进行分析我们可以通过MATLAB画零极图观察极点的分布，另外还可以通过MATLAB分析系统的单位阶跃响应、单位脉冲响应、幅频相频特性的图形更加具体的对系统进行分析。

关键字：离散系统函数、MATLAB、零极点分布、系统稳定性。

燕山大学课程设计说明书

2

一、设计原理

1.设计要求

（1）：根据系统函数求出系统的零极点分布图并且判断系统的稳定性。

（2）：求解系统的单位阶跃响应，并判断系统的稳定性。

（3）：求系统的单位脉冲响应，并判断系统的稳定性

（4）：求出各系统频率响应，画出幅频特性和相频特性图（zp2tf,zplane，impz等）

2、系统稳定性、特性分析

进行系统分析时我主要利用MATLAB软件绘制出系统零极点的分布图、单位脉冲响应图、单位阶跃响应图等。采用MATLAB软件进行设计时我调用了软件本身的一些函数来对课题进行绘图和分析。诸如zplane、impz、stepz、freqz等。

对系统函数的零极图而言：极点在单位圆内,则该系统稳定,极点在单位圆外，则该系统为非稳定系统。当极点处于单位圆内，系统的冲激响应曲线随着频率的增大而收敛；当极点处于单位圆上，系统的冲激响应曲线为等幅振荡；当极点处于单位圆外，系统的冲激响应曲线随着频率的增大而发散。系统的单位阶跃响应若为有界的则系统为稳定系统。由以上的判据配合图形对系统的稳定性进行分析，达到我们的课程要求。

电源 零极点 matlab

电源 零极点 matlab

电源 零极点 matlab

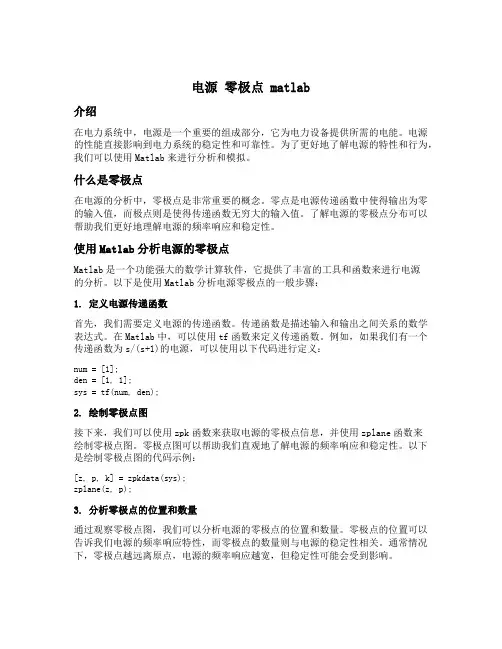

介绍

在电力系统中，电源是一个重要的组成部分，它为电力设备提供所需的电能。电源的性能直接影响到电力系统的稳定性和可靠性。为了更好地了解电源的特性和行为，我们可以使用Matlab来进行分析和模拟。

什么是零极点

在电源的分析中，零极点是非常重要的概念。零点是电源传递函数中使得输出为零的输入值，而极点则是使得传递函数无穷大的输入值。了解电源的零极点分布可以帮助我们更好地理解电源的频率响应和稳定性。

使用Matlab分析电源的零极点

Matlab是一个功能强大的数学计算软件，它提供了丰富的工具和函数来进行电源的分析。以下是使用Matlab分析电源零极点的一般步骤：

1. 定义电源传递函数

首先，我们需要定义电源的传递函数。传递函数是描述输入和输出之间关系的数学表达式。在Matlab中，可以使用tf函数来定义传递函数。例如，如果我们有一个传递函数为s/(s+1)的电源，可以使用以下代码进行定义：

num = [1];

den = [1, 1];

sys = tf(num, den);

2. 绘制零极点图

接下来，我们可以使用zpk函数来获取电源的零极点信息，并使用zplane函数来绘制零极点图。零极点图可以帮助我们直观地了解电源的频率响应和稳定性。以下是绘制零极点图的代码示例：

[z, p, k] = zpkdata(sys);

zplane(z, p);

3. 分析零极点的位置和数量

通过观察零极点图，我们可以分析电源的零极点的位置和数量。零极点的位置可以告诉我们电源的频率响应特性，而零极点的数量则与电源的稳定性相关。通常情况下，零极点越远离原点，电源的频率响应越宽，但稳定性可能会受到影响。 4. 评估电源的稳定性

除了通过零极点图来评估电源的稳定性外，我们还可以使用Matlab提供的稳定性分析工具来进行评估。Matlab提供了一些函数，如isstable和margin，可以帮助我们快速评估电源的稳定性。以下是使用isstable函数来评估电源稳定性的代码示例：

matlab 传递函数零极点模型零极点相消

matlab 传递函数零极点模型零极点相消

专题：MATLAB传递函数零极点模型及零极点相消

1. 介绍

MATLAB是一种用于高级技术计算和科学工程应用的计算机语言和交互式环境。在控制系统工程方面，MATLAB被广泛应用于分析和设计传递函数模型。传递函数模型是控制系统工程中常用的一种模型，通过分析传递函数的零极点特性可以帮助工程师理解系统的动态特性并进行系统设计和优化。

2. 传递函数零极点模型

传递函数是控制系统中描述信号输入与输出之间关系的数学模型。一般的传递函数模型可以表示为：

\[G(s) = \frac{Y(s)}{U(s)} = \frac{b_m s^m + b_{m-1} s^{m-1} + ...

+ b_1 s + b_0}{a_n s^n + a_{n-1} s^{n-1} + ... + a_1 s + a_0}\]

其中，\(Y(s)\)为系统的输出信号，\(U(s)\)为系统的输入信号，\(s\)为复变量，\(m\)和\(n\)分别为输出和输入的次数，\(b_m, b_{m-1}, ...,

b_0\)和\(a_n, a_{n-1}, ..., a_0\)分别为系统的系数。

3. 零极点分析

传递函数的零极点可以通过MATLAB进行分析和计算。零点是传递函数的分子多项式为零的根，极点是传递函数的分母多项式为零的根。零点和极点的位置决定了系统的动态特性，例如稳定性、频率响应和阶跃响应等。

3.1 零点的计算

在MATLAB中，可以使用函数`zero`来计算传递函数的零点。对于一个传递函数\(G(s) = \frac{s+1}{s^2+2s+1}\)，可以通过以下命令计算其零点：

```

G = tf([1 1], [1 2 1]);

z = zero(G)

```

3.2 极点的计算

类似地，可以使用函数`pole`来计算传递函数的极点。对于上述的传递函数，可以通过以下命令计算其极点：

```

p = pole(G)

matlab离散传递函数

matlab离散传递函数

MATLAB离散传递函数

1. 定义

离散传递函数是用来描述离散系统的数学模型，它是输入信号和输出信号之间的转换关系。在MATLAB中，离散传递函数可以通过使用tf函数来创建。

tf函数的一般形式为：

sys = tf(num, den, Ts)

其中，num是一个向量，表示系统的分子多项式系数；den也是一个向量，表示系统的分母多项式系数；Ts是采样周期。

2. 用途

离散传递函数在MATLAB中具有广泛的应用。它可以用于系统建模、控制系统设计、滤波器设计等方面。

系统建模

离散传递函数可以用来建立离散时间系统的数学模型。通过将实际系统抽象成离散时间系统，并使用离散传递函数描述其动态特性，可以方便地进行系统分析和仿真。

控制系统设计

离散传递函数在控制系统设计中起着重要的作用。通过将控制对象和控制器抽象成离散时间系统，并使用离散传递函数描述其动态特性，可以进行控制器参数调整、性能评估等工作。

滤波器设计

离散传递函数可以用于滤波器设计。通过选择合适的离散传递函数，可以实现不同类型的滤波器，如低通滤波器、高通滤波器、带通滤波器等。

3. 工作方式

离散传递函数描述了输入信号和输出信号之间的转换关系。它通过分子多项式和分母多项式来表示系统的传递函数。

分子多项式

分子多项式是一个表示系统输出与输入之间关系的多项式。它的系数决定了输入信号对输出信号的影响程度。分子多项式的阶数决定了系统的动态特性。 分母多项式

分母多项式是一个表示系统动态特性的多项式。它的系数决定了系统对输入信号进行处理时产生的延迟、振荡等现象。

采样周期

采样周期是指离散时间系统中两次采样之间的时间间隔。它决定了离散传递函数中连续时间和离散时间之间的转换关系。

4. 示例

下面通过一个示例来演示如何使用MATLAB中的离散传递函数。

% 创建离散传递函数

num = [0 0 1]; % 分子多项式系数

den = [1 -1 0.5]; % 分母多项式系数
