石灰化学分析试验

石灰石的化学分析方法

⒈１试样的制备

试样必须具有代表性和均匀性。由大样缩分后的试样不得少于100g，试样通过0.08mm 方孔筛时的筛余不应超过15％。再以四分法或缩分器减至约25g，然后研磨至全部通过孔径为0.008mm方孔筛。充分混匀后，装入试样瓶中，供分析用。其余作为原样保存备用。

⒈２ 烧失量的测定

⒈⒉１ 方法提要

试样中所含水分、碳酸盐极其他易挥发性物质，经高温灼烧即分解逸出，灼烧所失去的质量即为烧失量。

⒈⒉２ 分析步骤

称取约1g试样(m)，精确至0.0001g,置于已灼烧恒量的瓷坩锅中,将盖斜置于坩锅上,放入马弗炉内,从低温开始逐渐升温,在950～1000℃下灼烧1h,取出坩锅置于干燥器中,冷却至室温,称量。反复灼烧,直至恒量。

⒈⒉３结果表示

烧失量的质量百分数XLOI 按式(1.1)计算:

m－m1

XLOI ＝————×100 ......................(1.1)

m

式中: XLOI—烧失量的质量百分数,％;

m1— 灼烧后试料的质量,g;

m—试料的质量,g。

⒈⒉４允许差

同一实验室的允许差为:0.25％;

不同实验室的允许差为:0.40％。

⒈３ 二氧化硅的测定(基准法)

⒈⒊１ 方法提要

试样以无水碳酸钠烧结,盐酸溶解,加固体氯化铵于沸水浴中加热蒸发,使硅酸凝聚,灼烧称量。用氢氟酸处理后,失去的质量即为二氧化硅含量。

⒈⒊２ 分析步骤 称取约0.6g试样（m2 ），精确至0.0001g，置于铂坩锅中，将盖斜置于坩锅上，在950～1000℃下灼烧5min，取出铂坩锅冷却至室温，用玻璃棒仔细压碎块状物,加入0.3g研细无水碳酸钠混匀。再将坩锅置于950～1000℃下灼烧10min，取出冷却至室温。

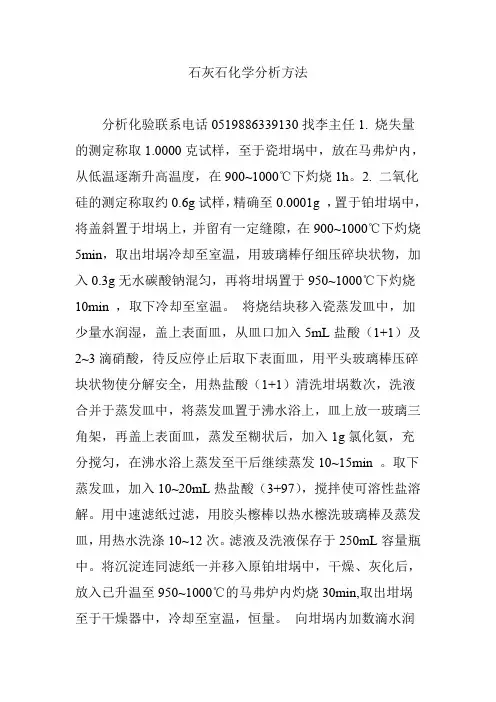

石灰石化学分析方法

分析化验联系电话0519886339130找李主任1. 烧失量的测定称取1.0000克试样，至于瓷坩埚中，放在马弗炉内，从低温逐渐升高温度，在900~1000℃下灼烧1h。2. 二氧化硅的测定称取约0.6g试样，精确至0.0001g ，置于铂坩埚中，将盖斜置于坩埚上，并留有一定缝隙，在900~1000℃下灼烧5min，取出坩埚冷却至室温，用玻璃棒仔细压碎块状物，加入0.3g无水碳酸钠混匀，再将坩埚置于950~1000℃下灼烧10min ，取下冷却至室温。 将烧结块移入瓷蒸发皿中，加少量水润湿，盖上表面皿，从皿口加入5mL盐酸（1+1）及2~3滴硝酸，待反应停止后取下表面皿，用平头玻璃棒压碎块状物使分解安全，用热盐酸（1+1）清洗坩埚数次，洗液合并于蒸发皿中，将蒸发皿置于沸水浴上，皿上放一玻璃三角架，再盖上表面皿，蒸发至糊状后，加入1g氯化氨，充分搅匀，在沸水浴上蒸发至干后继续蒸发10~15min 。取下蒸发皿，加入10~20mL热盐酸（3+97），搅拌使可溶性盐溶解。用中速滤纸过滤，用胶头檫棒以热水檫洗玻璃棒及蒸发皿，用热水洗涤10~12次。滤液及洗液保存于250mL容量瓶中。将沉淀连同滤纸一并移入原铂坩埚中，干燥、灰化后，放入已升温至950~1000℃的马弗炉内灼烧30min,取出坩埚至于干燥器中，冷却至室温，恒量。 向坩埚内加数滴水润湿沉淀，加3滴硫酸（1+4）和5mL氢氟酸，放入通风橱缓慢加热，蒸发至干，升高温度继续加热至三氧化硫白烟完全散尽。将坩埚放入已升温至950~1000℃内灼烧30min，取出坩埚至于干燥器中，冷却至室温，恒量。 经氢氟酸处理后得到的残渣中加入1g焦硫酸钾，在500~600℃下熔融至透明，熔块用热水和数滴盐酸（1+1）溶解，溶液并入分离二氧化硅后得到的滤液和洗液中，用水稀释至标线，摇匀。 3. 氧化钙的测定吸取25mL于400mL烧杯中，加水稀释约200mL，加5mL三乙醇胺（1+2）及适量的CMP(1.000g钙黄绿素、1.000g甲基百里香酚蓝、0.200g酚酞、50g已在105℃烘干过的硝酸钾)混合指示剂，在搅拌下加入氢氧化钾（200g/L）至出现绿色荧光后再过量5~8mL ，以EDTA（0.015mol/L）滴定至绿色荧光消失并出现红色。 4. 氧化镁的测定吸取25mL于400mL烧杯中，加水稀释约200mL，依次加入1mL酒石酸钾钠（100 g/L）和5mL三乙醇胺（1+2），搅拌，然后加入25mL、pH10缓冲溶液（67.5g氯化氨、570mL氨水）及适量的酸性铬蓝K—萘酚绿B混合指示剂（1.000g酸性铬蓝K、0.200g萘酚绿B、50g硝酸钾），以EDTA（0.015mol/L）滴定，近终点时应缓慢滴定至纯蓝色。5. 浆液pH值的测量电极每天使用前用缓冲溶液进行检查和校核pH值测量必须在现场流动的浆液中进行，并同时观测温度，通过pH计所显示的数字，对浆液在线pH计的读数进行对比。测量完毕后，电极应彻底清洗并储存在3mol/L的KCl中6. 浆液密度的测定仪器：天平：0.01克100mL密度瓶(标有准确的容积)

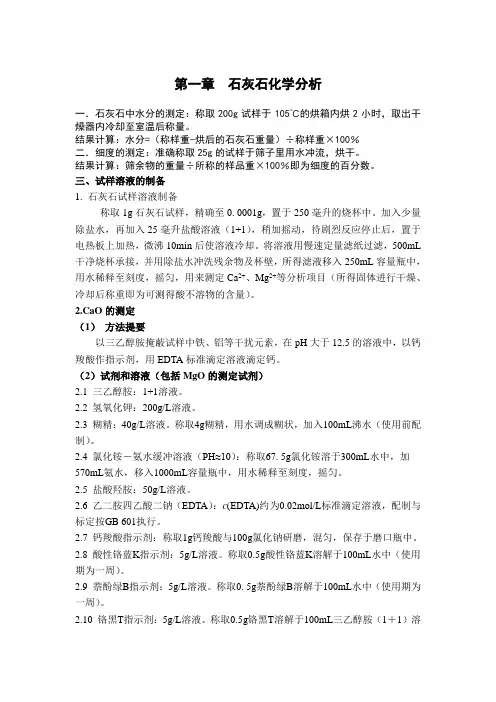

第一章 石灰石化学分析

一．石灰石中水分的测定：称取200g试样于105℃的烘箱内烘2小时，取出干燥器内冷却至室温后称量。

结果计算：水分=（称样重-烘后的石灰石重量）÷称样重×100％

二．细度的测定：准确称取25g的试样于筛子里用水冲流，烘干。

结果计算：筛余物的重量÷所称的样品重×100％即为细度的百分数。

三、试样溶液的制备

1. 石灰石试样溶液制备

称取1g石灰石试样，精确至0. 0001g，置于250毫升的烧杯中。加入少量除盐水，再加入25毫升盐酸溶液（1+1），稍加摇动，待剧烈反应停止后，置于电热板上加热，微沸10min后使溶液冷却。将溶液用慢速定量滤纸过滤，500mL干净烧杯承接，并用除盐水冲洗残余物及杯壁，所得滤液移入250mL容量瓶中，用水稀释至刻度，摇匀，用来测定Ca2+、Mg2+等分析项目（所得固体进行干燥、冷却后称重即为可测得酸不溶物的含量）。

2.CaO的测定

（1） 方法提要

以三乙醇胺掩蔽试样中铁、铝等干扰元素，在pH大于12.5的溶液中，以钙羧酸作指示剂，用EDTA标准滴定溶液滴定钙。

（2）试剂和溶液（包括MgO的测定试剂）

2.1 三乙醇胺：1+1溶液。

2.2 氢氧化钾：200g/L溶液。

2.3 糊精：40g/L溶液。称取4g糊精，用水调成糊状，加入100mL沸水（使用前配制）。

2.4 氯化铵－氨水缓冲溶液（PH≈10）：称取67. 5g氯化铵溶于300mL水中，加570mL氨水，移入1000mL容量瓶中，用水稀释至刻度，摇匀。

2.5 盐酸羟胺：50g/L溶液。

2.6 乙二胺四乙酸二钠（EDTA）：c(EDTA)约为0.02mol/L标准滴定溶液，配制与标定按GB 601执行。

2.7 钙羧酸指示剂：称取1g钙羧酸与100g氯化钠研磨，混匀，保存于磨口瓶中。

2.8 酸性铬蓝K指示剂：5g/L溶液。称取0.5g酸性铬蓝K溶解于100mL水中（使用期为一周）。

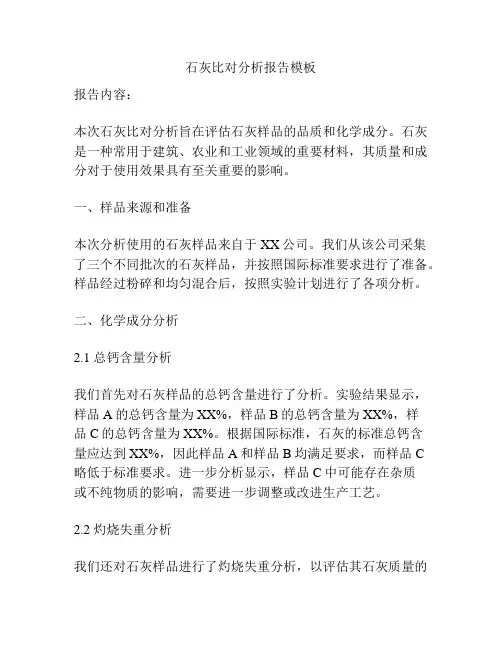

石灰比对分析报告模板

报告内容：

本次石灰比对分析旨在评估石灰样品的品质和化学成分。石灰是一种常用于建筑、农业和工业领域的重要材料，其质量和成分对于使用效果具有至关重要的影响。

一、样品来源和准备

本次分析使用的石灰样品来自于XX公司。我们从该公司采集了三个不同批次的石灰样品，并按照国际标准要求进行了准备。样品经过粉碎和均匀混合后，按照实验计划进行了各项分析。

二、化学成分分析

2.1 总钙含量分析

我们首先对石灰样品的总钙含量进行了分析。实验结果显示，样品A的总钙含量为XX%，样品B的总钙含量为XX%，样品C的总钙含量为XX%。根据国际标准，石灰的标准总钙含量应达到XX%，因此样品A和样品B均满足要求，而样品C略低于标准要求。进一步分析显示，样品C中可能存在杂质或不纯物质的影响，需要进一步调整或改进生产工艺。

2.2 灼烧失重分析

我们还对石灰样品进行了灼烧失重分析，以评估其石灰质量的稳定性。实验结果显示，样品A的灼烧失重为XX%，样品B的灼烧失重为XX%，样品C的灼烧失重为XX%。根据国际标准，石灰的标准灼烧失重应不超过XX%。通过对比实验结果，我们可以得出结论：样品A、样品B和样品C均满足标准要求，并具有良好的石灰质量稳定性。

三、X射线衍射分析

为进一步了解石灰样品的晶体结构和晶体相组成，我们进行了X射线衍射分析。实验结果显示，在样品A、样品B和样品C中，均存在晶体相X、晶体相Y和晶体相Z。

四、结论

综上所述，通过对石灰样品的化学成分分析、灼烧失重分析和X射线衍射分析，我们得出以下结论：

1. 样品A和样品B的总钙含量满足标准要求，具有良好的质量。

2. 样品C的总钙含量略低于标准要求，需要进一步调整生产工艺以提高品质。

3. 样品A、样品B和样品C具有良好的石灰质量稳定性。

4. 样品A、样品B和样品C均含有晶体相X、晶体相Y和晶体相Z。

附注：以上结论仅基于本次分析结果，我们建议进行更多批量样品的分析以获取更全面的评估。
