工程制图复习题及答案

1 工程制图复习题参考答案

一、填空题：

1.根据投射线的类型，投影法可分为中心投影法和平行投影法。

2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。

3．多面正投影图是工程中应用最广泛的一种图示方法。

4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。

②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影

到OX轴的距离等于点的侧面投影到OZ轴的距离。

5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线

。

6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。

7. 空间两直线互相平行，则它们的同面投影也一定平行。

8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。

9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。

10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。

11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。

12.直线与平面的相对位置有_平行__、相交_和_垂直___。

13.直线与平面相交求交点的方法有积聚性法和辅助线法。

14.平面与平面的相对位置有_平行__、相交_和_垂直。

15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。

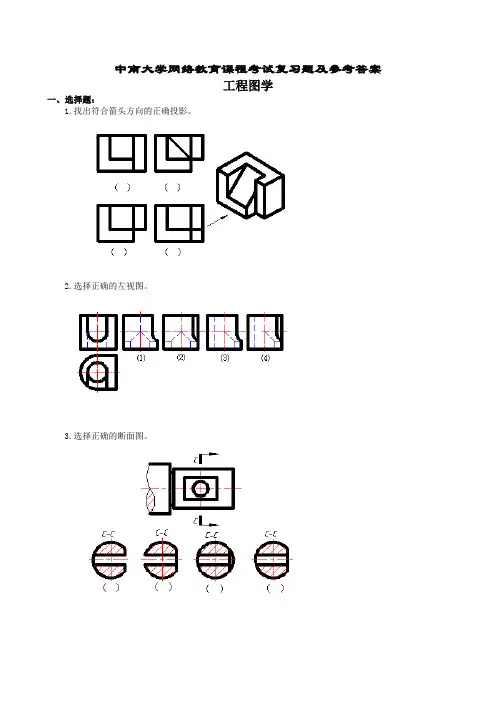

工程图学复习题及参考答案

中南大学网络教育课程考试复习题及参考答案

工程图学

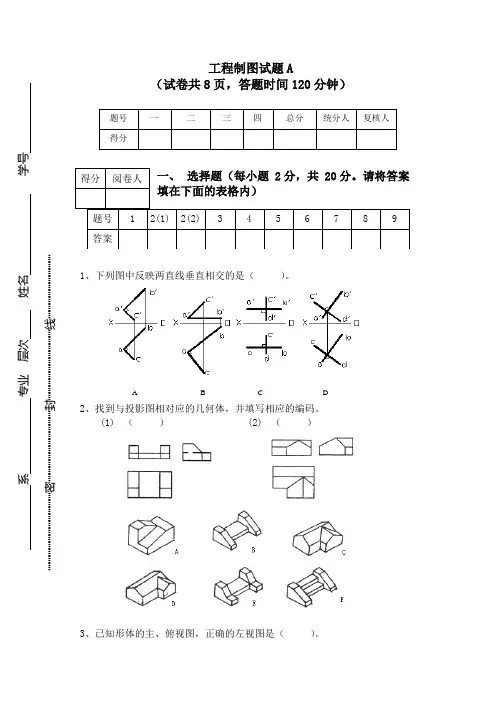

一、选择题：

1.找出符合箭头方向的正确投影。

2.选择正确的左视图。

3.选择正确的断面图。

4.多向选择题：根据主俯视图，选择正确的左视图。

5.根据俯视图选择正确的剖视图。

6.选择正确的左视图。

7.判断小轴的四个移出断面哪个正确。

8.根据俯视图选择正确的剖视图。

9.选择正确的断面图。

10.根据两视图，找出正确的第三视图。

11.选择正确的左视图。

12.下列局部剖视图表达正确的一组是（）

13.下列螺纹及螺纹连接画法正确的是（）

二、补漏线：

1.补画视图中漏画的图线。

2.补画剖视图中漏画的图线。

3.补画视图中漏画的图线。

4.补画视图中漏画的图线。

5.补画剖视图中漏画的图线。

6.画全左视图。

7.补画剖视图中漏画的图线。

8.补画视图中漏画的图线。

9.补画视图中漏画的图线。

10.补画主视图中的漏线。

11.补画视图中漏画的图线。

12.补画俯、左视图中漏画的图线。

13.补画左视图中漏画的图线。

三、补视图：

1.补画俯视图。

2.补画俯视图。

3.求作俯视图。

4.补画左视图。

5.画出圆柱被截切后的侧面投影。

6.补画左视图。

7.补画俯视图。

8.画全俯视图，作出左视图。

9.补画俯视图。

四、改错题

1.找出主视图中的错误，并在指定位置画出正确的视图。

2.改正螺纹连接画法中的错误，把正确的图形画在下面空白处。

五、剖视图：

1．将主视图画成半剖视图，并画出全剖的左视图。

2．将主视图改画成半剖视图，并将左视图画成全剖视图。

3．将主视图画成半剖视图，并画出全剖的左视图。

4.将主视图画成半剖视图，并将左视图画成全剖视图。

5.将主视图画成全剖视图。

6.在指定位置将主视图改为半剖视图，并画出全剖的左视图。

7.将主视图画成全剖视图（可在原图上改，不要的线打“X”）。

“画法几何及工程制图”复习题(含答案)

“画法几何及工程制图"复习资料

“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。土木工程图样是土木工程建设中的重要技术文件,工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：

第1章制图基本知识与技术

掌握制图基本知识:制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影

1. 掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法

2. 掌握二面投影图和三面投影图的投影规律

3. 掌握作辅助正投影的方法

第3章平面立体的投影及线面投影分析

1. 掌握基本平面立体的三面投影图的投影特性

2. 掌握立体上直线的投影特性

3. 掌握立体上平面的投影特性

4. 掌握点、线、面间的相对几何关系

第4章平面立体构形及轴测图画法

1. 掌握基本平面体的叠加、切割、交接

2. 掌握平面立体的尺寸标注方法

3. 掌握轴测投影原理及平面立体的轴测投影画法

第5章规则曲线、曲面及曲面立体

1. 了解曲线的形成与分类

2. 掌握圆的投影的画法，了解圆柱螺旋线投影的画法

3. 了解曲面的形成、分类

4. 掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法 5. 掌握基本曲面立体（圆柱、圆锥)的投影特性

6. 掌握平面与曲面体或曲表面相交的投影画法

7. 了解两曲面体或曲表面相交的投影画法

8. 掌握圆柱与圆锥的轴测图画法

第6章组合体

1. 学会使用形体分析法对组合体的形成进行分析

2. 掌握根据实物绘制组合体的三视图的方法
